Базовая карта ЦМР (DEM) + landsat

[dime1]

Я так понимаю, что для моих целей будет оптимальным получение DEM от ASTER - создание TIN рельефа и "натягивание" на него снимка landsat, полученного через Glovis (спасибо за опубликованные статьи/алгоритмы ) с автоматическим шумодавом (где-то на гислабе видел ссылку на эту программу, а сейчас не могу найти!?) ?

так как цели вы не озвучили сложно сказать что будет оптимальным.

исследую динамику гидрологических показателей по годам. хочется под векторный бассейн с десятком гидропостов сделать красивую подложку (для ArcScene и последующей анимации). Решил, что неплохо бы сделать стандартно - т.е. 3D рельеф + снимок Landsat. Вы знаете как интереснее сделать по-другому?
P.S.

c автоматическим шумодавом (где-то на гислабе видел ссылку на эту программу, а сейчас не могу найти!?)

это я оказывается о статье "Адаптивное сглаживание для шумных ЦМР" http://gis-lab.info/qa/adaptive-smooth-dem.html, т.е. про оптимизацию снимков ландсат еще нужно почитать.

[ggis]

Думаю создание DEM рельефа из топо будет более точнее чем от ASTER.

[dime1]

Нашёл еще такую штуку под цели гидрологического картографирования - http://hydrosheds.cr.usgs.gov/
но сегодня весь день решаю проблему с отображением растра.

[ggis]

отображается без проблем

[dime1]

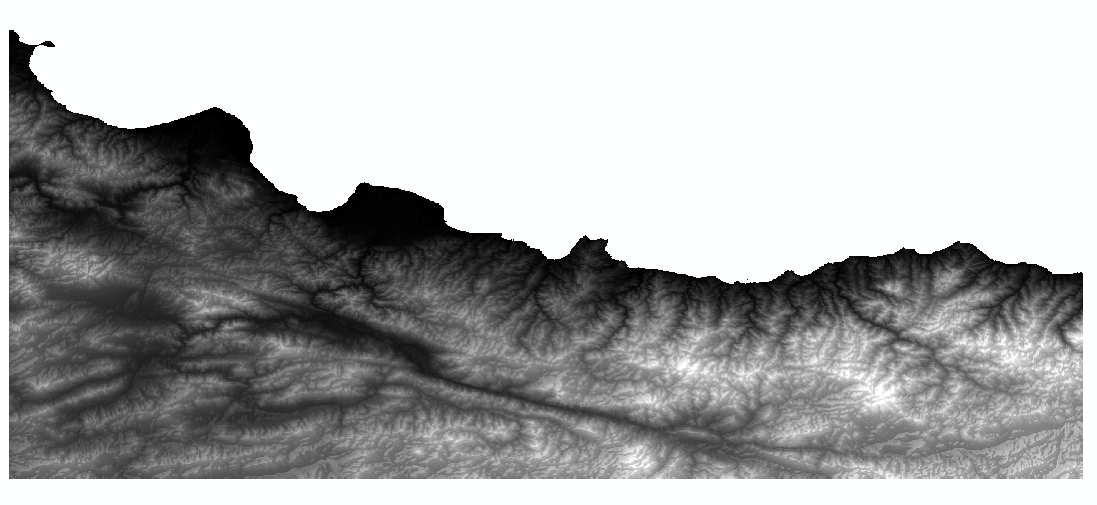

Это сравнение данных с ASTER GDEM Glovis2 (снизу) и USGS HydroSHEDS (сверху).
Мне кажется, что предпочтительнее 3D-рельеф делать из GDEM для моих целей, так ли это и стоит ли использовать Raster-to-TIN (читал, что лучше)?

P.S. после экспортирования растра появляется raster statistics и изменяется low-high value.

[dime1]

Выбрал построение TIF по растру USGS HydroSHEDS conditioned "The hydrologically conditioned elevation layers distributed with HydroSHEDS are the result of an iterative conditioning and correction process described in detail in section 3. For the specifics of the underlying digital elevation model see 5.1. Note that the conditioning process alters the original DEM and may render it incorrect for applications other than deriving drainage directions. Endorheic basins (inland sinks) are "seeded" with a no-data cell at their lowest point in order to terminate the flow" + он вычищен и 32 бита.
+
Нашел интересную ссылку о том какие мне нужно скомбинировать bands Landsat`a, чтоб получить максимальную прорисовку вод -
http://landsat.usgs.gov/best_spectral_bands_to_use.php
http://web.pdx.edu/~emch/ip1/bandcombinations.html
http://gis-lab.info/qa/landsat-bandcomb.html

[dime1]

Выручайте пожалуйста, а то теперь одна ошибка стоит кучу потраченного времени т.к. у меня не суперкомпьютер.

Значит мучаюсь с Ландсатом. Скачал 15 тайлов на мою территорию март-апрель 2002-2003 с SLC-on и каналом 8. Делаю композиты из каналов 7-4-2 (вроде как лучшая комбинация для воды и растительность зелёная) + 8 панхроматический. Скрываю NoData values с композита. И теперь... хочу сделать мозаику в новый растр. Значит, вставляю туда все композиты (благо пробовал только с тремя), выбираю оператора (буду добавлять в мозаику композиты пару раз, так как сначала он нужен Last, а ближе на восток First, чтоб ядро изображения было в одной дате фотографии), выбираю Match colour и вот тут вопрос, какое значение мне нужно ставить в Bands? "1" программа не даёт ставить (хотя уже ж сочетание каналов подготовил), а если ставить "3","4" - то на выходе получаю странный растр, что показывает на явно неправильный показатель.

Какой подскажите правильный алгоритм того, что я хочу сделать?
Хотя по-моему логичней будет сделать мозаики для каждого канала, а потом сделать из них мегакомпозит.

P.S. буду очень рад, если воплощу свою задумку до конца, главное не останавливаться

P.S.S. попрошу модератора перенести тему в "Обработка ДДЗ"

[AndreyL]

Делаю композиты из каналов 7-4-2 (вроде как лучшая комбинация для воды и растительность зелёная) + 8 панхроматический.

Не совсем понятно, Вы шарпенинг делаете, или просто так попиксельно каналы складываете? Просто у Вас в композите каналы с разным разрешением.

[dime1]

Да. 8-каналом делаю паншарпенинг.

[ Сообщение с мобильного устройства ]

[dime1]

Задам еще один перекрёстный вопрос, но по данным ASTER GDEM 2. Решил их отфильтровать и сравнить с данными HydroSHEDS (которые использовали SRTM). Вопрос в следующем: как определить значение nodata (т.е. минимальное правильно значение пикселя) для растра, как на 4.45 этого видео http://www.youtube.com/watch?v=u_ywgTK2efg для последующей его фильтрации?
Для моей территории ASTER GDEM 2 даёт -212 - 397 м, HydroSHEDS -148 - 300 м, HydroSHEDS Hydrologically Conditioned Elvevation 37 - 297 м. Я изучаю бассейн речки у которой устье (предположительно самая низкая точка бассейна) равна 97 м, но снимок захватывает также небольшой кусочек ниже устья.
Как сделать правильно?

[voloshka]

Занимался подобным по Днепру в прошлом году , реализовано как в ArcGis так и в Digitals, тоже по данным гидропостов по годам.
Для таких расчётов в калькуляторе растров подойдут только точные данные , DEM c АФЗ.

[voloshka]

В Digitals моделировалось из обычной DEM местности + космоснимок, на выходе красивая 3D поверхность , а вода стороилась как наклонный полигон по урезам (54м-97м), если дамба, полигон резко изгиблся до нужной отметки. А потом полигон двигается кнопкой Dz +\- по высоте в модели местности и показывает где заливает водой.
Это такой графический вариан , а в ArcGis было много математики и долго просчитывало.
