Как настроить GPS на отображение координат в Pulkovo 1942

Российские карты создавались и создаются на математической основе отличной от основы используемой при создании картографических материалов других стран. В частности, российские карты используют в качестве основы систему координат 1942 года (СК-42 она же Pulkovo-1942), в определение которой входит эллипсоид Красовского.

Если вы по той или иной причине хотите, чтобы ваш приемник отображал координаты в этой системе координат (СК), вам нужно либо выбрать ее в списке поддерживаемых СК или задать вручную набор специальных параметров, описывающих как эта система соотносится с WGS84, в которой работает система GPS.

Система координат СК-42 в GPS приемники фирмы Garmin как правило не встроена, но ее можно прописать вручную, задав пользовательский набор параметров трансформации (User Datum). В этот набор, кроме параметров самого эллипсоида (разница в длине между большими полуосями - DA, разность сжатий - DF) входят еще относительные параметры положения его центра (DX, DY, DZ). Эти параметры задаются относительно общемировой системы координат WGS 84 (World Geodetic System 1984).

Такая настройка может пригодится в следующих случаях:

  • По тем или иным причинам необходимо получить максимальную точность отображения координат на экране прибора. Разница между координатами одной и той же точки в разных системах координат составляет порядка 150 м (откуда взята эта цифра).
  • Получаемые координаты с GPS вручную тут же переносятся на бумажную или электронную карту с известной системой координат отличной от WGS 84.

Важно помнить, что, независимо от того, какая система координат настроена в GPS, загрузка данных с него с помощью кабеля, будет все равно происходить в системе координат WGS 84. Таким образом, этих данные все равно придется пересчитывать в нужную систему координат.

[править] 1. Установка системы координат Pulkovo-1942 в GPS

Garmin eTrex Garmin 12

Страница Menu
Пункт Setup пункт Units -> Enter
Пункт Map Datum -> Enter
Выбор пункта User -> Enter
Ввести параметры из таблицы

  • Если вы не первый раз вводите эти настройки, а меняете User Datum на другой, то вам нужно сначала сменить его на любой другой, например WGS-84, а потом снова выбрать User Datum и отредактировать его параметры.

Gps etrex.gif

Кнопка Page до страницы Main Menu
Пункт Setup Menu -->Enter
Пункт Navigation -->Enter
Пункт Map Datum -->Enter
Клавиша Вверх до пункта User -->Enter
Ввести параметры из таблицы

Gps gps12.gif

Далее нужно ввести следующие значения:

Параметр Значение Округленное
значение
Описание
DX
23.92
+24

Смещение эллипсоида по оси X

DY
-141.27
-141

Смещение эллипсоида по оси Y

DZ
-80.9
-81

Смещение эллипсоида по оси Z

DA
-108
–108

Разница в длине между большими полуосями (а) эллипсоидов WGS-84-Красовского

DF
+0.004808
+0.004808

Масштабированная разность сжатий (f1-f2)*10000
эллипсоидов WGS-84 и Красовского

  • для ввода отрицательных значений введите минус в первом знаке поля, пролистав 123456...;
  • в некоторых моделях GPS дробные значения dx,dy,dz обычно ввести нельзя, поэтому в таблице также приведены округленные значения;
  • Использованы значения из ГОСТ 51794-2001 >>>

При дальнейшей камеральной работе, использование карты в одной системе координат и данных GPS измерений в другой, ошибка может достигать достаточно больших величин. В большинстве случаев, рекомендуется избегать использования данных в разных системах координат одновременно.

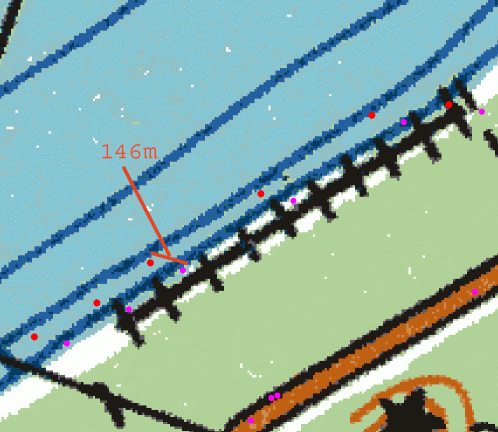

На примере видна разница между точками в СК-42 (фиолетовые точки) и WGS 84 (красные) наложенных на топооснову масштаба 1:200000 находящуюся в СК-42. При таком использовании, точки в WGS-84 попадают в море. Точки в СК-42 получены с помощью GPS, настроенного используя вышеприведенные параметры (территория - Куршская Коса, побережье Балтийского моря).


Для скачивания и пересчета данных с GPS удобно использовать программу DNR Garmin, подробнее про настройку и работу с ней можно прочитать здесь.

С другими наборами параметров, с которыми вы можете столкнуться, можно ознакомиться в отдельной статье.
