Конвертация план-схемы в WGS-84 в Mapinfo

[delman]

(Новичок)
Добрый день,
Имеется 3 немаленьких квартала города в Челябинской области в план-схеме Mapinfo. Нужно перевести все это дело в WGS-84. Все подобные темы перечитал. В файл mapinfo.prj вставил 6 строк со страницы msk74 и по очереди через TransCoor попытался конвертировать. Во всех случаях мой участок оказывался в разных частях материка и на несколько градусов был повернут против часовой стрелки.

Тогда я взял 1 зону по ГОСТ "МСК-74 зона 1", 8, 9999, 3, 23.57, -140.95, -79.8, 0, -0.35, -0.79, -0.22, 0, 7, 58.03333333333, 0, 1, 1300000, -5509414.70 и подредактировал 58.03333333333 на 19 единиц (градусов) - мой район оказался на нужной долготе но на экваторе. Хотелось методом подбора и широту подобрать но не получилось, подозреваю что тут уже замешаны ключи. Никакое изменение остальных цифр в строке ГОСТ не дает результата кроме искажений.

Вопрос знатокам: что я делаю не так? Может быть что-то пропустил и план-схему нужно подготовить перед конвертацией? Или есть другой путь? Подбор координат, поворотов, увеличений может дать результат или все таки это ложный путь? Может есть простой путь готовый WGS-84 в формате *.tab смещать в нужное место? Афинное преобразование пробовал до этого в план-схеме - искажает сильно объекты относительно друг друга.

Заранее спасибо ответившим по делу.

[Sibit]

А скиньте пожалуйста пример исходных данных.

[Донецков]

А Вы точно знаете, что материалы в МСК74, т.к. Вы пишите про город, а на города сои городские системы, которые не имеют никакого отношения к МСК74, т.е. нужно выяснять параметры городской СК и уже их по образу и подобию добавлять в файл проекции...

[delman]

А Вы точно знаете, что материалы в МСК74, т.к. Вы пишите про город, а на города сои городские системы, которые не имеют никакого отношения к МСК74, т.е. нужно выяснять параметры городской СК и уже их по образу и подобию добавлять в файл проекции...

Не думал об этом, пришла мысль что скорее всего не в МСК-74 раз не получается. Тогда имеется просто план-схема, которую мне нужно поместить в определенную точку на глобусе. Подскажите как выяснять параметры городской СК? Или ссылку на темы?

[delman]

А скиньте пожалуйста пример исходных данных.

https://yadi.sk/d/ybXGsx2GV3zb9

[Донецков]

Поищите поиском на этом форуме и в статьях на сайте
Можно посмотреть на форуме Геодезист.ру, там же в Ресурсах есть программы для нахождения параметров МСК
Скачайте программы на сайте Ракурса, есть 2 утилиты по этой теме...
На том же сайте, где брали параметры МСК-74 есть бесплатная утилита по нахождению неизвестных параметров СК...
Но главное у Вас должно быть в наличии несколько пар (не менее 3) в системе, параметры которой известны и в неизвестной, которые понадобятся для вычисления

[Slinger]

Условная система Миасса, судя по всему. Я в своё время вычислял ключ для Челябинска, но он здесь не прокатывает. Чтобы вычислить ключ пересчёта (а-ля параметры проекции), нужны общие точки в местной и известной системой координат.

[Игорь Белов]

Если достаточно точности в десяток метров, то можно обойтись поиском соответствий на OSM или космоснимках. По общим точкам как-нибудь находим ключ.

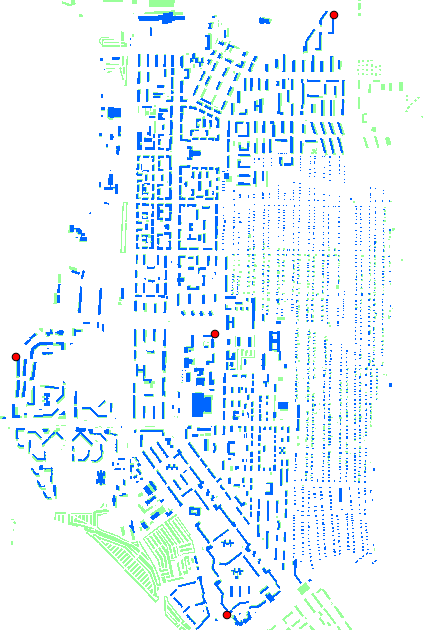

На картинке красные кружочки - сколотые точки, зелёные полигоны - здания из OSM, синие - геопривязанный план. В архиве его MIF/MID. См. предложение CoordSys.


[delman]

Если достаточно точности в десяток метров, то можно обойтись поиском соответствий на OSM или космоснимках. По общим точкам как-нибудь находим ключ.

На картинке красные кружочки - сколотые точки, зелёные полигоны - здания из OSM, синие - геопривязанный план. В архиве его MIF/MID. См. предложение CoordSys.

Вложение MIASS_Avtozavod.png больше недоступно

В итоге это и хочется получить, но увеличить бы точность до 4 метров. Подскажите пошагово как искать соответствия на на OSM? Не знаком с этим процессом. И как (в чем) делался у вас подбор ключа по точкам. Заготовленные точки у меня есть в обоих системах.

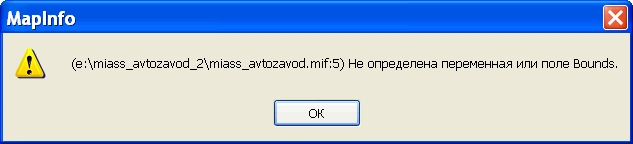

При попытке открыть mapinfo выдал следующее сообщение:

[Игорь Белов]

увеличить бы точность до 4 метров

Это просто. Лучше всего получить каталоги координат геодезических пунктов как в государственной, так и в местной системах. Иначе выполнить на местности определённый объём геодезических работ по привязке контуров к пунктам государственной геодезической основы. Этого будет достаточно для достижения субметровой точности.

Заготовленные точки у меня есть в обоих системах.

Это хорошо. Каким образом они получены?

И как (в чем) делался у вас подбор ключа по точкам.

Руководствовался статьёй Добавление местной координатной системы в GIS.

При попытке открыть mapinfo выдал следующее сообщение:

Ох, верно, в MIF в предложении CoordSys перед словом Bounds лишняя запятая. Вот готовый TAB:

[delman]

Это хорошо. Каким образом они получены?

Взял за точки 5 домов в разных частях карты mapinfo в метрах и эти же объекты с карты OSM в градусах. Дальше был в поисках алгоритма как их связать.

Руководствовался статьёй Добавление местной координатной системы в GIS.

За ссылку спасибо, что то подобное давно ищу.

Ох, верно, в MIF в предложении CoordSys перед словом Bounds лишняя запятая. Вот готовый TAB:

Спасибо очень, заработало. В google earth с mapinfo отправил, точность устраивает:)

[delman]

Хотел бы продолжить тему чтобы не создавать новую. Имеется файл части города в mif и в tab с переходом из СК в wgs-84 (которую помог сделать в этой теме ErnieBoyd), а так же имеется, в этой же СК весь город в другом файле. Как имея инфу в mif перевести весь город в геопривязку? Простым копированием "строки координации" из mif части города в mif всего города не выходит - выдает что слишком много параметров в строке.
Какую то несложную операцию нужно сотворить, но не соображу какую. Как будто границы карты в mif мешают и сбивают. И хотелось бы из всего этого получить строку для файла mapinfo.prj для перегонки остальных слоев. Подскажите как это сделать? Или всетаки с разных размеров карт не подходят строки в mif?

[Донецков]

Простым копированием "строки координации" из mif части города в mif всего города не выходит

- должно выходить, проверяйте, может что лишнее скопировали...
Приведите заголовки обоих mif, и то, что вы сделали...

[delman]

Простым копированием "строки координации" из mif части города в mif всего города не выходит

- должно выходить, проверяйте, может что лишнее скопировали...
Приведите заголовки обоих mif, и то, что вы сделали...

в обычном mif вместо

Index 5
CoordSys NonEarth Units "m" Bounds (6931.72539153, -1099.33453179) (14823.5243692, 25228.1022486)

Взял с геопривязанного mif данные

Index 3
CoordSys Earth Projection 8, 9999, 3, 23.57, -140.95, -79.8, 0, -0.35, -0.79, -0.22, 0, "m", 60.535844865282, 55.049659241555, 0.9959922445, 37637.627999999997, 10157.481 Bounds (6931.72539153, -1099.33453179) (14823.5243692, 25228.1022486)

и заменил

Не получается так.

[Игорь Белов]

Попробуйте CoordSys без Bounds:

Код: Выделить всё

CoordSys Earth Projection 8, 9999, 3, 23.57, -140.95, -79.8, 0, -0.35, -0.79, -0.22, 0, "m", 60.535844865282, 55.049659241555, 0.9959922445, 37637.627999999997, 10157.481
