Километровая прямоугольная сетка топографических карт

Обсудить в форуме Комментариев — 24Редактировать в вики

Эта страница опубликована в основном списке статей сайта
по адресу http://gis-lab.info/qa/kmgrids.html


Здесь можно скачать готовые сетки и использовать их для проверки привязки карт.

Сетка прямоугольных координат (прямоугольная сетка) – стандартная система взаимно перпендикулярных линий, проведенных через равные расстояния, например через определенное число километров (отсюда название – километровая сетка или сетка километровых квадратов). На топографических картах масштаба 1:200000 шаг сетки - 4 км, на 1:100000 - 2 км. Обычно эта сетка наносится на топографические карты и планы, ее вертикальные линии идут параллельно осевому меридиану зоны (оси абсцисс), а горизонтальные – параллельно экватору (оси ординат).

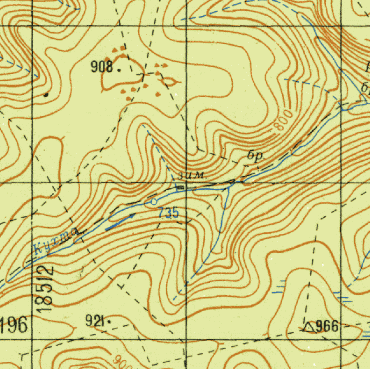

Фрагмент топографической карты, черные прямые линии - километровая сетка

Использование такой сетки как векторного слоя может помочь в выполнении двух задач:

  • привязка топографических карт
  • проверка качества привязки.

На этой странице можно скачать 2-х километровые сетки для карт. Сетки сделаны для каждой зоны Гаусса-Крюгера в десятичных градусах и в соответствующей спроецированной системе координат. Для того, чтобы определить какая зона вам нужна, можно использовать разграфку зон.

[править] Схема зон GK/UTM

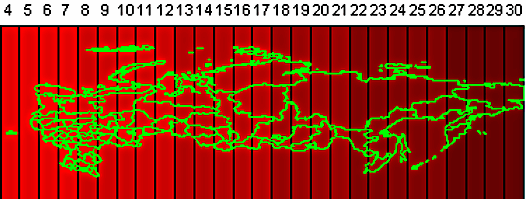

Сетка зон (с 4 по 30 зону)

Скачать разграфку в формате: Shape, Mapinfo TAB, KMZ . Загрузить разграфку зон можно также из базы данных PostGIS: сервер: gis-lab.info, БД: gen, имя/пароль: guest/guest, слой: utm_gk_zone (подробнее).

[править] Прямоугольные сетки

4 5 6 7 8 9 10 11 12

Спроецированная

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

Географическая

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

13 14 15 16 17 18 19 20 21

Спроецированная

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

Географическая

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

22 23 24 25 26 27 28 29 30

Спроецированная

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

Географическая

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

shp
mif
tab

[править] Проверка качества привязки

Для того, чтобы проверить насколько точно привязаны топографические карты, необходимо загрузить привязанный лист топографической карты в ПО ГИС (например, в ArcView), задать в свойстве Вида соответствующую проекцию Гаусса-Крюгера, выбрать определенную зону и затем добавить сетку на эту зону. То, насколько точно сетка будет совпадать с сеткой, нанесенной на растровой карте, которую вы привязываете поможет оценить качество привязки вашей карты.

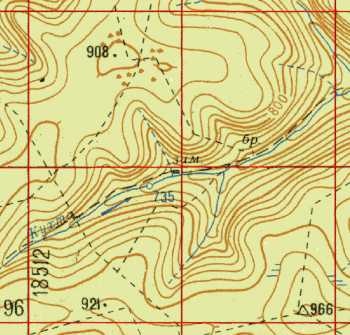

Пример хорошей привязки, привязанная карта совпадает с расчетной сеткой (красные линии).

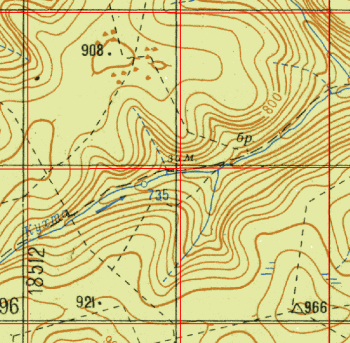

Пример плохой привязки, привязанная карта плохо совпадает с расчетной сеткой (красные линии).

Обсудить в форуме Комментариев — 24Редактировать в вики

Последнее обновление: 2014-05-15 01:35

Дата создания: 13.07.2005
Автор(ы): Максим Дубинин
