Наложение метрической и/или градусной сетки на макет карты

Обсудить в форуме Комментариев — 3Редактировать в вики

Эта страница опубликована в основном списке статей сайта
по адресу http://gis-lab.info/qa/graticule.html


Создание географической и метрической сетки с помощью Arcview GIS и ArcGIS

Для подготовки материалов к полевым часто возникает необходимость нанести на них координатную сетку, чтобы их удобно было потом использовать в ориентировании на местности с помощью GPS. Возможность создания такой сетки встроена во многие программные пакеты. Рассмотрим создание сетки в Arcview GIS и ArcGIS.

[править] Arcview GIS 3.x

Для наложения градусной (graticule) и/или метровой (grid) сетки на макет карты можно использовать расширение Garticules and Measured Grids поставляющееся в стандартном комплекте Arcview GIS.

После создания карты в окне Вида (View), и создания на его основе Макета карты (Layout), включите расширение Garticules and Measured Grids (File\Extensions...) и нажмите на появившуюся кнопку. Graticule01.gif

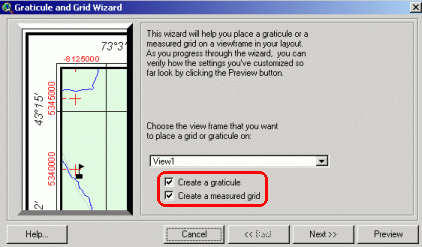

В открывшемся диалоговом окне нужно выбрать сначала какую сетку вы хотите построить, градусную, метровую или обе, а потом настроить их цвет, толщину линии, интервал и т.д.

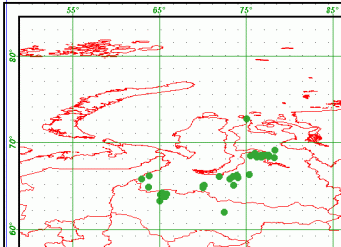

Главный нюанс заключается в том, что нельзя построить градусную сетку, если ваш вид не спроектирован или исходная проекция тем находящихся в виде не географическая. Если проекция вида не установлена и темы исходно находятся не в географической проекции, то возможность построения градусной сетки будет отсутствовать. То же самое касается и растровых данных. Для распечатки топокарты с наложенной градусной сеткой, мало просто загрузить карту в вид и сделать макет карты (layout), необходимо также задать виду проекцию соответствующую проекции карты или любого другого растрового материала.


[править] ArcGIS 8.x, 9.x

Возможность наложения градусной или метрической сетки встроенная. Сетка создается для фрейма данных (dataframe), но показывается только в режиме макета карты (layout) .

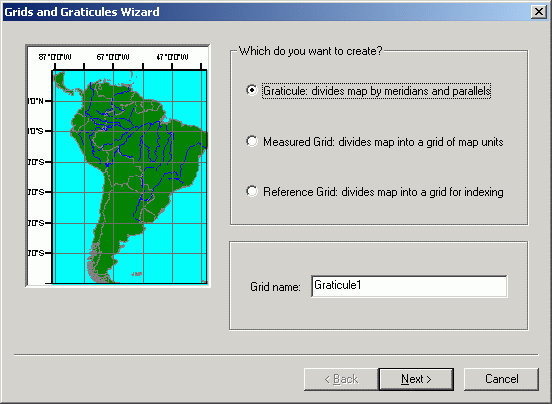

Для создания сетки необходимо выбрать в меню View\Data Frame Properties... закладку Grids. И нажать New Grid (новая сетка) . Как видно, сеток может быть несколько. В дальнейшем настройки сетки, включая интервал сетки, можно изменить.
