Начало работы с GMT

Обсудить в форуме Комментариев — 5Редактировать в вики

Эта страница опубликована в основном списке статей сайта
по адресу http://gis-lab.info/qa/gmt.html


Описание работы с GMT на конкретном примере.


[править] Введение

GMT (Generic Mappnig Tools) — набор из 60-и консольных инструментов, направленных на обработку  географических данных и на создание высококачественных Encapsulated PostScript (EPS) иллюстраций этих данных от простых x-y графиков, до искусственно освещенных карт рельефа и 3-х мерных  изображений моделей поверхностей. Начиная в 1988 году с нескольких несложных картографических программ в дипломной работе двух студентов, сейчас GMT это мощная, полнофункциональная ГИС широко распространенная по всему миру в научной сфере. GMT поддерживает около 30 проекций, имеет данные о береговых линиях континентов, рек и политических границах, которые использует для построения карт.
Несмотря на внушительный набор возможностей по обработке данных, основная цель GMT — это уменьшение количества времени, затрачиваемых на подготовку высококачественных иллюстраций для публикаций в научных журналах, проектах или слайдов для презентаций.

Основным отличием GMT от большинства ГИС является отсутствие графического интерфейса, что многим кажется большим неудобством. Однако, при большом объеме обрабатываемых данных и большом количестве карт, которые требуется получить на выходе, это является скорее достоинством. Можно легко написать скрипт, который сам будет извлекать требуемую порцию данных, соответствующим образом их обрабатывать, и оформлять все это дело в карту.

Почти все GMT-инструменты посылают на стандартный выход код на языке Postscript. Этот код является каким либо элементом карты. Стандартный выход мы можем просто перенаправить и записать в нужный нам файл или приписать к уже существующему ("> file" или ">> file" после вызова утилиты). Этим достигается необычайная гибкость - одну карту мы рисуем последовательно вызывая утилиты, каждая из которых добавляет в файл свою порцию данных (рамка, изолинии, маршруты, точки, надписи, масштабная линейка, легенда и т.п.). По этой причине, последовательность вызовов утилит принято оформлять в shell-скрипт, незначительно отредактировав который мы можем перерисовать карту, или нарисовать новую.

[править] Пример

Рассмотрим процесс оформления карты подробнее.

Допустим, мы имеем грид ЦМР на Чукотский полуостров (скачать) . Чтобы отобразить его с помощью GMT, создадим вот такой скрипт:

#!/bin/bash
 makecpt -Ctopo -T1/1300/1 > map.cpt
 grdimage elev.grd -R-178/-168/64/68 -JM16с -Cmap.cpt -K > map.ps
 psbasemap -R -J -B2/1 -O >> map.ps

Сохраним его под именем gmt.sh. Для запуска скрипта откроем терминал (консоль) и перейдем в папку где он хранится. Разрешим выполнение файла скрипта набрав: chmod u+x gmt.sh Теперь мы можем его запустить: ./gmt.sh

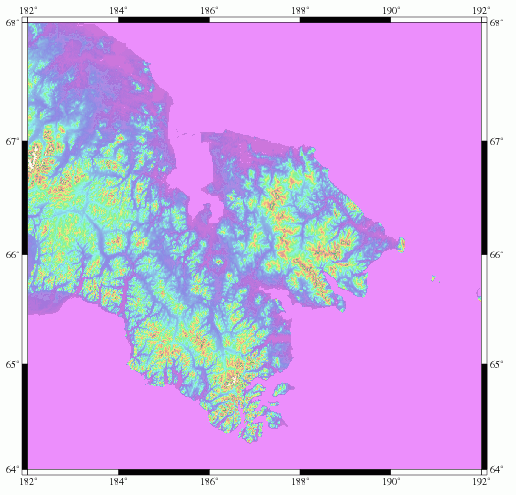

После запуска скрипта, в его каталоге появиться наша карта - файл map.ps. Его можно просмотреть с помощью любого просмотрщика, поддерживающего формат PostScipt. Разработчики рекомендуют использовать ghostview.

gmt

Посмотрим на работу скрипта шаг за шагом.

Строка 1 - стандартное начало любого Unix-скрипта - путь к программе-интерпретатору.

Строка 2- создаем цветовую палитру (файл map.cpt) для карты командой makecpt.

-Ctopo

-T1/1300/1

Имя палитры (одной из 20 палитр, имеющихся в GMT) которую мы возьмем за основу

Интервал значений, для которого следует создавать таблицу. Интервал значений грида можно узнать командной grdinfo.

Строка 3 - отрисовка грида командой grdimage. С этой командом необходимо использовать большое количество флагов в которых с первого раза легко запутаться (для GMT это нормально). Разберем их подробнее:

elev.grd

-R-178/-168/64/68

-JM16с

-Cmap.cpt

-K

имя грида для отрисовки

Размер региона (minx/maxx/miny/maxy), который будет отрисовываться (может быть больше или меньше размеров рисуемого грида)

Проекция Меркатор. Ширина экватора нарисованной карты составит 16 сантиметров.

Использовать цветовую палитру map.cpt

После текущей команды ожидается следующая.

Теперь назначение флагов стало более или менее понятно, кроме последнего -K. Этот флаг отсекает добавление в файл нашей карты финализирующей части postscript кода, для того чтобы следующие gmt-инструменты могли добавить к карте новые детали.

Строка 4 - создание рамки и координатной сетки командой psbasemap. Описание использованных флагов:

-R

-J

-B2/1

-O

Использовать тот же размер, что и при вызове предыдущей команды

Использовать ту же проекцию, что и при вызове предыдущей команды

Расставить подписи координатной сетки на оси X через 2 градуса, на оси Y через 1 градус.

Добавить к существующему файлу.

Знакомые нам флаги -R и -J, задающие регион и проекцию на этот раз используются без  параметров. GMT догадается использовать такие же параметры региона и проекции как и при выполнении прошлой команды. Флаг -O аналогичен флагу -K, но действует наоборот - отсекает вступительную часть postscript кода, для того чтобы корректно добавить новый фрагмент карты в уже существующий файл. Далее по тексту, в таблицах объяснений параметров, объяснения параметров -J, -R, -O, -K пропускается.

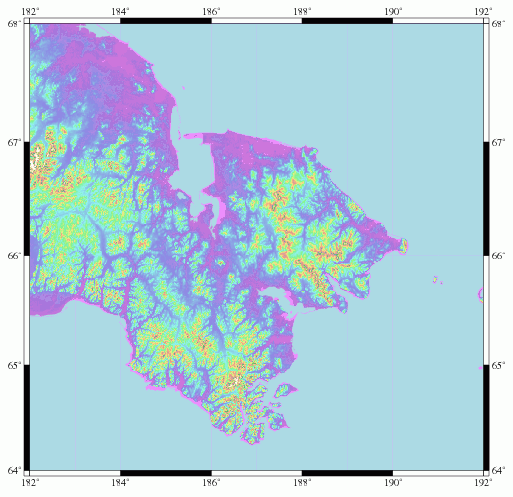

Как видим, пока ничего сложного. Только вот на карте отсутствует береговая линия, и океан. Нарисуем океан вставив перед psbasemap следующую строку:

pscoast  -R -J -Slightblue -O -K -Df  >>  map.ps

-Slightblue

-Df

Закрасить моря и океаны светло-серым цветом.

Использовать высокое разрешение для данные о береговой линии.

Pscoast рисует не только моря или океаны, но и континент (если задана опция -G) и береговую линию (опцией -W) и гидросеть (опцией -I) и даже политические границы (опцией -N). Мы задали лишь опцию -S, в результате океан залит светло-серым цветом и наша карта выглядит уже вполне сносно.

gmt

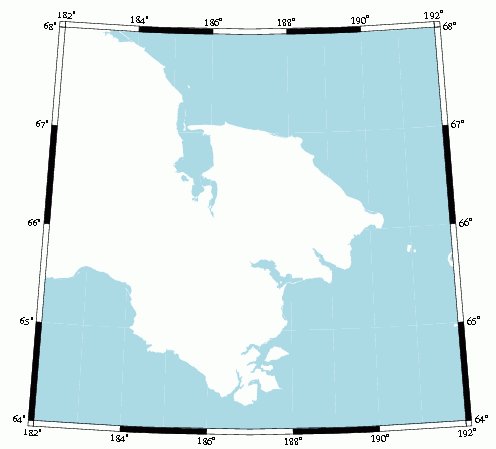

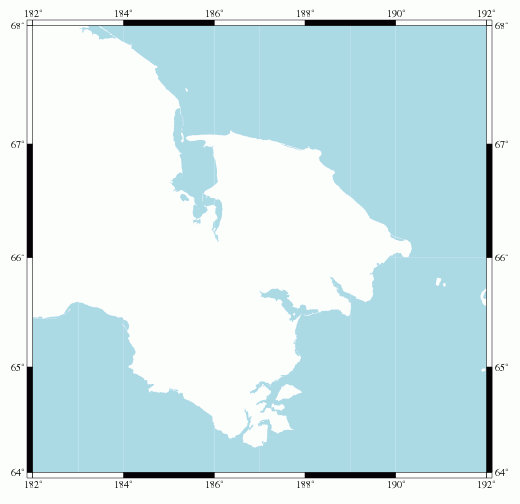

Поэкспериментируем с результатом. Чтобы не загружать процессор понапрасну, будем отрисовывать на карте только береговую линию, закомментировав третью строку и слегка изменив четвертую:

#!/bin/bash
 makecpt -Ctopo -T1/1300/1 > map.cpt
 #grdimage elev.grd -R-178/-168/64/68 -JM16с -Cmap.cpt -K > map.ps
 pscoast -R-178/-168/64/68 -JM16c  -Slightblue -K -Df  >  map.ps
 psbasemap -R -J -B2/1 -O >> map.ps
gmt

Попробуем в третей строчке вместо -JM16c написать -JM16i изменив тем самым ширину экватора с 16 сантиметров на 16 дюймов. Запустим скрипт и увидим, что в нашем файле уместился только край карты.

gmt

Вернуть все назад можно написав -JM6c, и размер карты будет совпадать с размером 16-и сантиметровой карты. От цилиндрической проекции перейдем к конической написав -JB-173/66/64/68/6i (Albers projection -JBlon0/lat0/lat1/lat2/width).

gmt

Уменьшим разрешение береговой линии с полного (full) до минимального (crude) изменив параметр -D команды pscoast c -Df на -Dc.

gmt

Граница сильно генерализована, но для крупномасштабной карты такая степень генерализации в самый раз. Азимутальная проекция -JS-173/66/6i (General Stereographic - JSlon0/lat0/width).

gmt

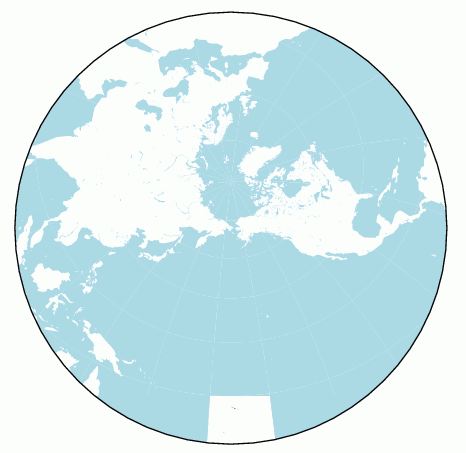

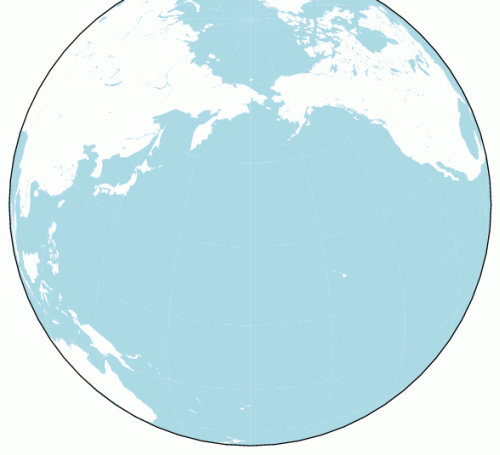

Изменим проекцию, а заодно и размеры региона с -R-180/180/-90/90 на -JG-180/40/20c.

gmt

Установим следующие параметры: -R-178/-176/66/67-JM16с, и перед psbasemap вставим строку:

grdcontour elev.grd -R -J -C100  -A200+kblack -O -K >> map.ps
gmt

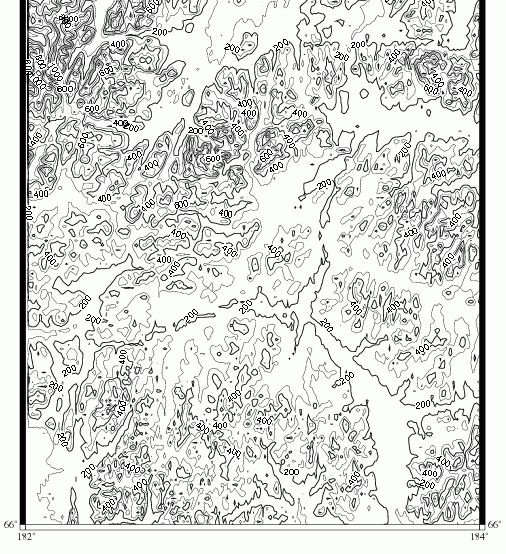

Команда grdcontour отображает изолинии поверхности грида и имеет следующие параметры:

elev.grd

-C100

-A200+kblack

грид, для которого надо нарисовать изолинии

Интервал изолиний 100 м.

Через каждые 200 м будет нарисована сплошная изолиния, и подписана шрифтом черного цвета.

Вернем наш скрипт к первоначальному варианту и изменим проекцию на цилиндрическую:

#!/bin/bash
 makecpt -Ctopo -T1/1300/1 > map.cpt
 grdimage elev.grd -R-178/-168/64/68 -JB-173/66/64/68/6i -Cmap.cpt -K > map.ps
 pscoast -R -J -Slightblue -O -K -Df >> map.ps
 psbasemap -R -J -B2/1 -O >> map.ps

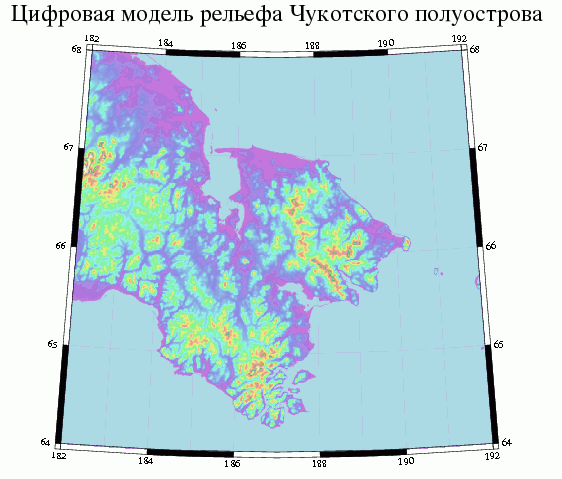

Неплохо было как-нибудь бы озаглавить нашу карту. Чуть-чуть исправим строчку psbasemap:

psbasemap -R -J -B2/1:."Цифровая модель рельефа Чукотского полуострова": -O -V >> map.ps

Для нормального отображения кириллицы в ps-файле, файл нашего скрипта нужно сохранить в кодировке ISO-8859-5, а в начале скрипта, перед вызовом остальных gmt инструментов, добавить  сразу после !#/bin/bash:

gmtset CHAR_ENCODING ISO-8859-5
gmt

Команда gmtset устанавливает глобальные параметры для GMT, хранящиеся в файле .gmtdefaults4 в директории $GMTHOME (каталоге установки GMT). Перед тем как производить какие-либо изменения в этом файле, gmtset копирует его в текущую директорию, и изменяет копию. Все последующие gmt-инструменты обнаружив .gmtdefaults4 в текущей директории, будут брать настройки из него. Поэтому, для того чтобы не возникало недоразумений (особенно, когда в одной директории хранится сразу несколько скриптов), перед завершением скрипта лучше удалить этот файл, а заодно и .gmtcommands, в котором хранится история введенных параметров, общих для всех gmt-инструментов (-R, -J, -P, и др.):

rm .gmt*

Примечание: К сожалению, поддержка русского языка в GMT слабая. Если вы запустите этот скрипт, то в терминале увидите сообщения psbasemap о том что символы для обозначения градусов, минут и секунд отсутствуют, и поэтому он вставит на их место пробелы. Также, если вы конвертируете post-script в pdf (например командой ps2pdf) то, в зависимости от просмотровщика, все символы сползут со своих мест. Впрочем, Acrobat Reader 7.0 такие pdf-файлы отображает корректно.

Один из способов решения этой проблемы предложил Михаил Чернышев, и заключается он в установке дополнительных кирилических шрифтов в ghostscript, и ссылки на них в gmt. После этого шрифты можно использовать в gmt под номерами 36 и больше. Однако, стоит отметить, что ps-файлы, полученные таким способом будут корректно отображаться только на компьютере с установленными кирилическими шрифтами в ghostsript.

Изменим шрифт заголовка с Times на Helvetica:

gmtset CHAR_ENCODING ISO-8859-5 HEADER_FONT 1 HEADER_FONT_SIZE 20
gmt

Теперь, добавим поселки и их названия. Отрисовка векторных элементов в GMT осуществляется командой psxy для двухмерной карты и psxyz для псевдо-трехмерного изображения. Эти команды визуализируют векторные объеты, передаваемые им в формате .xy (или .xyz), который является простым текстовым файлом, в каждой строчке которого содержится координаты x и y (и z, в формате .xyz). Например:

-173.19806733      64.45356668
-172.84372109      64.50418757
-172.26769026      64.41341907
-171.72657038      65.50962321
-171.01264126      65.58991841
-169.79599432      66.15896705
-171.89763408      66.96541022
-173.00954815      67.03523214
-174.95932524      67.42972598
-175.84780916      67.83294757
-175.82511704      65.00515984
-175.41316772      64.80442182

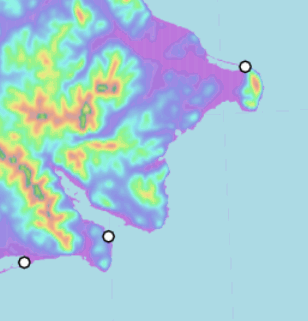

Сохраним список в файл points.xy. Следующая команда нарисует на месте поселков белые кружочки.

psxy points.xy -J -R -Sc0.14 -W2black -Gwhite -O -K -V >> map.ps

points.xy

-Sc0.14

-W2black

-Gwhite

xy-файл, содержащий координаты поселков

Рисуем кружок радиусом 0.14 см.

Кружок нарисуем карандашом черного цвета и толщиной 2

Зальем кружок белым цветом

gmt

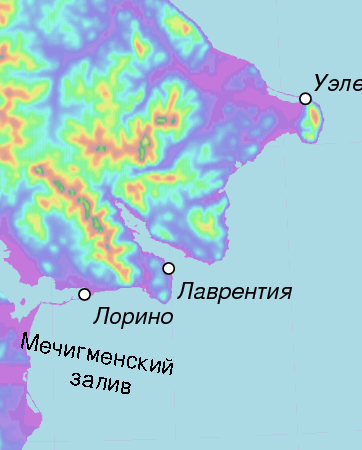

Чтобы напротив каждого поселка написать его название воспользуемся командной pstext. Pstext размещает на карте в заданных местах надписи, определенного размера, и начертания, построчно записанные в простом текстовом файле. В каждой строке такого файла написаны x-y координаты (как в .xy файле), размер надписи, наклон, номер ps-шрифта, выравнивание по вертикали (M-по середине, T-по верху, B-по низу) и выравнивание по горизонтали (L-лево, C-центр, R-право), и, собственно, надпись. Вот как такой файл будет выглядеть для надписей названий поселков (скачать):

-173.19806733      64.45356668          8 0 2 TR Провидения
-172.84372109      64.50418757          8 0 2 BL Нов. Чаплино
-172.26769026      64.41341907          8 0 2 BL Чаплино
-171.72657038      65.50962321          8 0 2 TL Лорино
-171.01264126      65.58991841          8 0 2 TL Лаврентия
-169.79599432      66.15896705          8 0 2 BL Уэлен
-171.89763408      66.96541022          8 0 2 BL Энмурино
-173.00954815      67.03523214          8  0 2 BL Нешкан
-174.95932524      67.42972598          8 0 2 BL Нутэпельмен
-175.84780916      67.83294757          8 0 2 BL Ванкарем
-175.82511704      65.00515984          8 0 2 TR Энмелен
-175.41316772      64.80442182          8 0 2 TR Нунлингран

По сути дела, это дополненный файл points.xy. Мы смело можем удалить его, а на его месте сохранить наш новый файл. psxy после этого также будет рисовать кружочки, а pstext из этого же файла надписи к ним:

pstext points.xy -J -R  -Dj0.1c/0.1c -Gblack -K -O >> map.ps

points.xy

-Dj0.1c/0.1c

-Gblack

файл, содержащий координаты поселков и их названия

Смещение координат каждой надписи для того чтобы надписи не наползали на символы поселков.

Поселки подписывать шрифтом черного цвета

Надписи заливов и морей сохраним в файле names.xy:

-171        67.5         14 -10 0 MC  Чукотское море
-176.5     64.5         14 0 0 MC  Анадырский залив
-168.8     66            10 80 0 MC  Берингов Пролив
-171.6     65.3         8 -10 0 MC  Мечигменский
-171.6     65.2         8 -10 0 MC  залив
-174.2     66.8         8 -10 0 MC  Колючинская
-174.2     66.7         8 -10 0 MC  губа

И отобразим их командой:

pstext names.xy -J -R -Gblack -K -O >> map.ps
gmt

Теперь, неплохо было бы добавить к карте шкалу высот рельефа.

psscale -Cmap.cpt -D8c/-2c/8c/0.3ch -B100:"Высота рельефа":/:"метры": -A -O -K >> map.ps


-Cmap.cpt

-D8c/-2c/8c/0.3ch

-B100:"Высота рельефа":/:"метры":

-A

Цветовая палитра, для которой рисуется шкала

Разместить шкалу на странице с центром в точке на 8 см правее и на 2см ниже левого нижнего угла карты. Параметр h рисует горизонтальную шкалу (по умолчанию она вертикальная).

Установить деления на шкале через 100 м и сделать подпись  на шкале "Высота рельефа", а на делениях - "метры".

Подпись и деления поместить над шкалой.

gmt

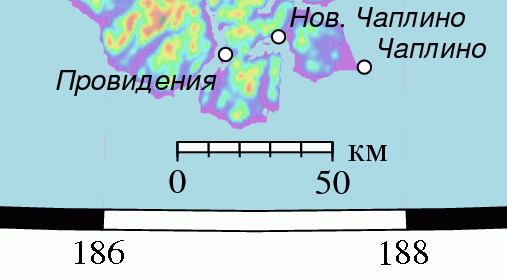

Чтобы нарисовать масштабную линейку к команде psbasemap нужно добавить флаг -Lflat0/lon0/lon/lenght. Мы добавим так: -Lf-173/64.2/66/50:"км":r. После этого на карте в точке с координатами 1173/64.2 отобразиться масштабная линейка, отображающая  горизонтальный масштаб для широты 66 градусов, протяженностью в 50 км, с подписью "км", размещенной справа.

gmt

В завершение, в левом нижнем углу карты разместим схематичный фрагмент окрестностей мелкого масштаба (карту врезку), на котором выделим наш регион:

pscoast -R160/210/45/70 -JB-175/60/50/70/5c -O -K -Wthinnest,black -X10.5c -A400 >> map.ps
 psxy  -R -J -L -Wthinnest,black -O <> map.ps
 182 64
 182 68
 192 68
 192 64
 EOF
gmt

Параметры команды pscoast:

-R160/210/45/70

-JB-175/60/50/70/5c

-Wthinnest,black

-X10.5c

-A400

размер региона

Коническая проекция, и ширина карт по горизонтали - 5 см

Береговая линия черная, тонкая

сместить карту вправо на 10,5 см.

Упростить береговую линию, отсечением элементов, площадь которых меньше 400 м2.

Границы региона рисуем командой psxy:

-L

-Wthinnest,black

<<EOF

Замкнуть рисуемую кривую

Линия черная, тонкая

координаты кривой находятся не в файле, а следуют после текущей команды, и завершаются строкой 'EOF'

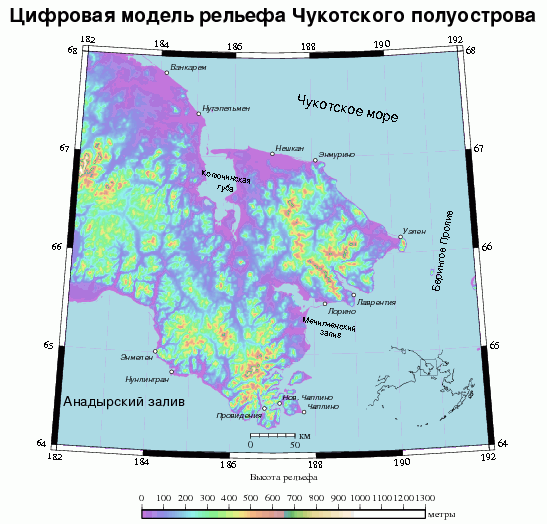

Содержание результирующего скрипта (скачать скрипт):

#!/bin/bash
 gmtset CHAR_ENCODING ISO-8859-5 HEADER_FONT 1 HEADER_FONT_SIZE 20
 makecpt -Ctopo -T0/1300/1 > map.cpt
 grdimage elev.grd -R-178/-168/64/68 -JB-173/66/64/68/6i -Cmap.cpt -K > map.ps
 pscoast -R -J -Slightblue -O -K -Df >> map.ps
 psxy points.xy -J -R -Sc0.14 -W2black -Gwhite -O -K -V >> map.ps
 pstext points.xy -J -R -Dj0.1c/0.1c -Gblack -K -O >> map.ps
 pstext names.xy -J -R -Gblack -K -O >> map.ps
 psscale -Cmap.cpt -D8c/-2c/10c/0.3ch -B100:"Высота рельефа":/:"метры": -A -O -K >> map.ps
 psbasemap -R -J -B2/1:."Цифровая модель рельефа Чукотского полуострова": -Lf-173/64.2/66/50:"км":r -O  >> map.ps
pscoast -R160/210/45/70 -JB-175/60/50/70/5c -O -K -Wthinnest,black -X10.5c -A400 >> map.ps
 psxy  -R -J -L -Wthinnest,black -O <> map.ps
 182 64
 182 68
 192 68
 192 64
 EOF

 rm .gmt*

[править] Заключение

Как видно, с помощью GMT несложно создавать качественные карты. Простота внутреннего формата данных, а также большое разнообразие поддерживаемых форматов, позволяет использовать GMT в связке с любой ГИС и в любом проекте. А широкий выбор предустановленных параметров позволяет отвлечься от дизайнерской рутины, и сосредоточиться на более важных аспектах работы.

GMT распространяется под лицензией GPL, ее можно свободно скачать с официального сайта . На сайте представлена удобная форма, позволяющая относительно легко получить исходный код и скомпилировать его на компьютере с установленной ОС Linux. Для установки GMT можно ознакомиться с небольшой инструкциейна русском языке . GMT есть в репозиториях многих дистрибутивов, однако установка программы из них сопровождается некоторыми трудностями. Возможное их решение описано здесь.

Данное описание проверено на работоспособность под UNIX. Разработчики утверждают, что программу можно использовать также и и под Windows. На официальном ftp-сервере есть уже скомпилированная версия для win-32. Однако, GMT зависит от ряда классических UNIX утилит (например, awk), так что проще будет установить cygwin, и запустить GMT в нем.
