Учебное руководство по GRASS

17. Визуализация и создание карт готовых к печати

<<< предыдущая глава | оглавление | следующая глава >>>

Важная составляющая работы с пространственными данными – их визуализация и презентация как двухмерной бумажной карты, цифровой 3D модели или анимации. Требования к современным ГИС по части выпускной продукции очень высоки и сравнимы с профессиональным программным обеспечением для работы с графикой.

В этой области GRASS предоставляет две возможноcти. Во-первых, можно воспользоваться модулем ps.map для создания простого макета карты в формате постскрипт. Во-вторых, так же существует возможность экспортировать результирующий макет карты в различные графические форматы. Макет экспортированный в один из этих форматов можно потом редактировать в программном пакете для работы с графической информацией.

17.1 Экспорт карт в постскрипт

Создать карту готовую к печати позволяет модуль ps.map. Результатом его работы является карта в формате постскрипт. Интерактивный процесс создания макета может быть сохранен в виде отдельного текстового файла, что позволяется изменить макет без необходимости проходить процесс заново. Пример подобного файла, использованного для создания рисунка 34 показан ниже и скопирован из справки (см. g.manual ps.map): raster soils
outline
  color black
  width 1
  end
comments soil.cmt
  where 1 6
  font Helvetica
  end
colortable y
  where 1 6.5
  cols 4
  width 4
  font Helvetica
  end
setcolor 6,8,9 white
setcolor 10 green
  vlines roads
  width 2
  style 0111
  color grey
  masked n
  end
vlegend
  where 4.5 0
  font Courier
  fontsize 8
  end
text 30% 100% SPEARFISH SOILS MAP
  color red
  width 1
  hcolor black
  hwidth 1
  background white
  border red
  size 500
  ref lower left
  end
line 606969.73 3423092.91 616969.73 3423092.91
  color yellow
  width 2
  end
point 40% 60%
  color purple
  symbol basic/diamond
  size 25
  masked n
  end
scale 1:125000
  scalebar f
  where 4.5 6.5
  length 5000
  height 0.05
  segment 5
  numbers 5
  end
geogrid 60 s
  color blue
  numbers 2 yellow
  end
paper a4
  end
end

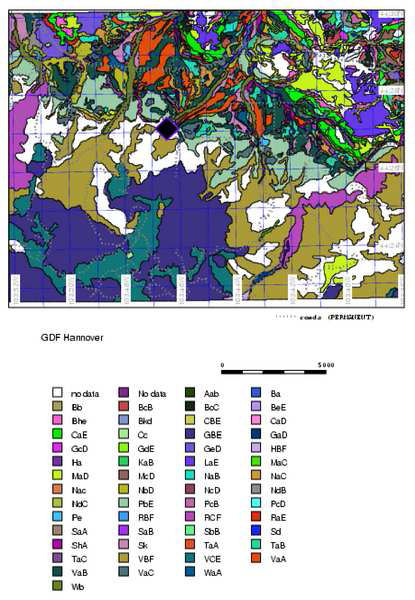

Рисунок 34: Пример простой результирующей карты. (Почвенная карта с легендой из базы данных Spearfish)

17.2 Экспорт карт с помощью PNG-драйвера

В GRASS карты на мониторе отображаются с экранным разрешением. PNG-драйвер позволяет отображать карты с более высоким разрешением в полноцветном (24 bit) режиме.

Применение PNG-драйвера практически полностью аналогично использования монитора GRASS. В данном примере показано создание полноцветного изображения с почвенной картой с наложением слоя дорожной сети из базы данных Spearfish:

d.mon start=PNG
d.mon select=PNG

Загрузка карт:

d.rast soils
d.vect roads col=black

выгрузка PNG-драйвера и включение монитора GRASS:

d.mon stop=PNG
d.mon select=x0

Созданная карта map.png появится в текущей директории, просмотреть ее можно любой программой просмотровщиком графических форматов. Задать разрешение PNG файла можно перед его созданием с помощью следующих переменных:

export GRASS_width="<width>
export GRASS_HEIGHT=<height>
export GRASS_PNGFILE=<name of the resulting file>
export GRASS_TRUECOLOR=[TRUE|FALSE]

В Unix, результирующую карту можно отредактировать с помощью Xfig или Skencil. Рисунок 38 - пример простого макета карты созданного с помощью Xfig.

Модуль d.out.png позволяет экспортировать карту отображенную на X-мониторе в формат PNG. Модуль сохраняет содержимое окна с некоторыми параметрами, которые можно задать при экспорте в PNG.

17.3 Создание теневых эффектов

Интересным способом создания отмывки рельефа является ее комбинирование со слоем экспозиций, получаемым из цифровой модели рельефа. Эту операцию можно осуществить с помощью модуля d.his:

d.his h_map=tk24 i_map=aspect

Засчет изменения параметров тона и яркости можно добиться эффекта пластичной поверхности (см. рис. 35).

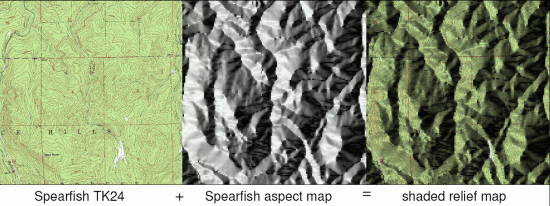

Рисунок 35: Создание простых теневых эффектов с помощью d.his

17.4 Обработка карт с помощью Xfig

Для создания привлекательных макетов карт можно воспользоваться пакетами Xfig [23] или Skencil [22]. В качестве входного материала могут использоваться изображения в формате TIFF, PPM или PNG. Результат можно сохранить в постскрипт, Latex, PDF и другие форматы.

Xfig и Skencil так же как и GRASS являются свободным программным обеспечением и могут быть загружены из интернет или с одного из распространенных дистрибутивов Linux. Создать макет карты с помощью Xfig достаточно просто (см. рис. 38). Детальная справка интегрирована в программу.

Работать с Xfig достаточно легко и кроме многочисленных графических функций, в нем есть инструменты полезные для создания картографической продукции. Например, в начале работы может быть указан масштаб, что будет полезно в дальнейшем при создании рамок и заголовков (см. рис. 36).

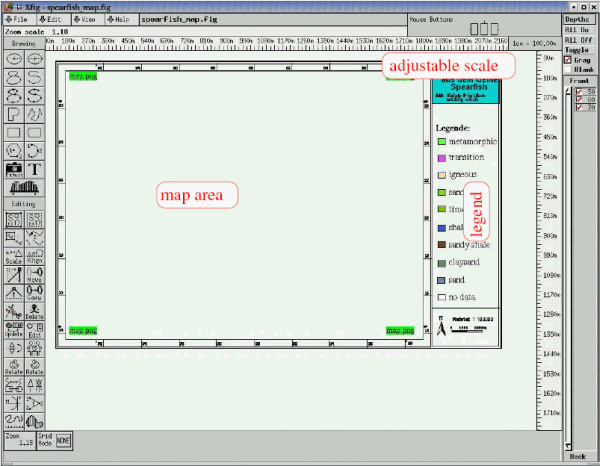

Рисунок 36: Работа с макетом карты в Xfig

Выбор правильного масштаба

Обычно создание макета карты начинается с определения того, в каком масштабе необходимо получить результат. Обычно масштаб определяют через стандартные размеры бумаги (A4, A3 &helip;). Размер области Spearfish в направлении с востока на запад 19.02 км, с севера на юг 14.31 км. Эти параметры могут быть получены с помощью модуля g.region:

g.region -d res=1 -p

С помощью этой команды можно получить (-p) количество рядов и колонок области целиком (-d) с разрешением 1 (res=1, в данном случае метры). Если эту область планируется распечатывать на бумаге формата DIN A4, можно использовать масштаб 1:100000. Размер листа формата DIN A4 19,02 x 14,31 сантиметра:

19.02 км = 1902000 метров / 100000 = 19.02 сантиметров
14.31 км = 1431000 метров / 100000 = 14.31 сантиметров

Благодаря тому, что Xfig позволяет использовать масштаб, легко можно создать изображение содержащее необходимую область при выбранном масштабе и создать макет этой области (см.рис. 37).

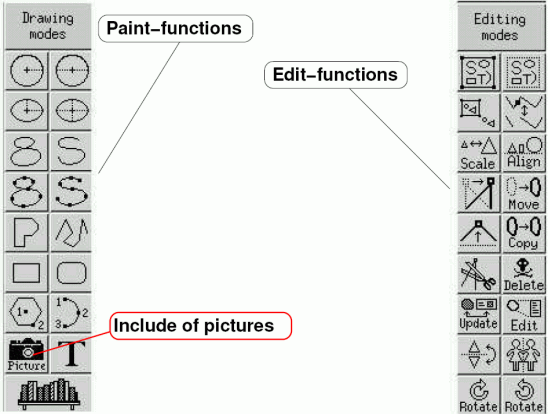

Рисунок 37: Набор инструментов для рисования и редактирования Xfig

Экспорт карты из GRASS можно осуществить с помощью PNG-драйвера так, как описано в главе 17.2. Для получения оптимального разрешения переменные GRASS_WIDTH и GRASS_HEIGHT PNG-драйвера должны иметь значения соответствующие размерам карты.

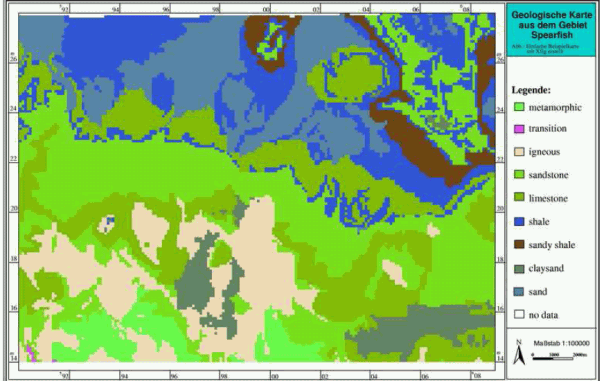

Рисунок 38: Геологическая карта из базы данных Spearfish как пример простого макетирования с помощью Xfig.

17.5 Обработка карт с помощью Skencil

Еще одна программа с помощью которых можно создавать картографическую продукцию - Skencil [22]. Эта программа написана на python и в совокупности с подключаемым модулем Geo-Object позволяет загружать и накладывать shape-файлы.
Для использования этого модуля, должна быть установлена библиотека SHAPElib [21] и необходимые коннекторы для python [18].

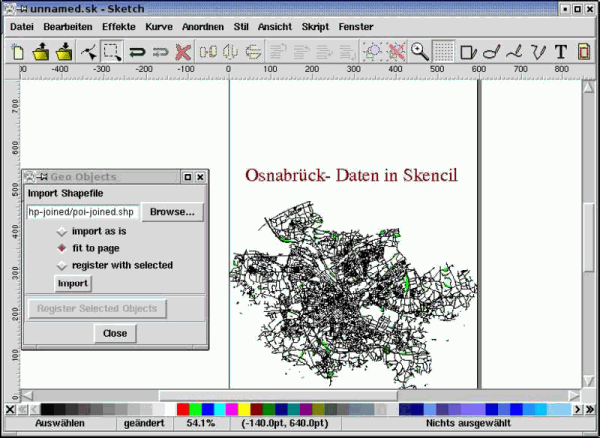

Рисунок 39: Skencil с расширением Geo-Object с примером набора данных FRIDA на Оснабрюк.

Skencil позволяет импортировать файлы Xfig.
