Эспорт в многослойный PDF

MapInfo, MapBasic
egor219
Интересующийся
Сообщения: 16
Зарегистрирован: 05 июл 2017, 15:26
Репутация: 0

Эспорт в многослойный PDF

Сообщение egor219 » 28 сен 2017, 16:21

Есть большой привязанный растр 135 см на 90 см. На нем наложены необходимые построения. Нужно экспортировать проект в многослойный PDF с таким же размером листа для дальнейшей доработки в CorelDraw.
Что сделано:
При печати в файл PDF с разрешением 150 dpi полученный файл весит 140 мб. Это очень много. Кроме того при открытие в Corel Draw растр разваливается на части с низким качеством и из-за большого обьёма файла периодически "виснет". В Adobe Reader качество нормальное. Пробовал уменьшать размер листа в настройках, качество становится низким даже в Adobe Reader.
Как экспортировать проект в многослойный pdf и возможностью дальнейшей работы с ним?

Sibit
Активный участник
Сообщения: 216
Зарегистрирован: 21 окт 2009, 13:29
Проекты: 1
Репутация: 28
Откуда: Новосибирск

Re: Эспорт в многослойный PDF

Сообщение Sibit » 29 сен 2017, 05:32

А обязательно в pdf? Может попробовать вектор во что-то более родное для Corel? А из него уже в Pdf?

egor219
Интересующийся
Сообщения: 16
Зарегистрирован: 05 июл 2017, 15:26
Репутация: 0

Re: Эспорт в многослойный PDF

Сообщение egor219 » 29 сен 2017, 08:41

При экспорте в WMF,EMF и PDF раст по прежнему рассыпается на множество разделенных черной границей частей и линейные объекты MapInfo отображаются некорректно, линии как набор наложенных друг на друга квадратов. Смена стиля в Corel не помогает.

lam
Гуру
Сообщения: 772
Зарегистрирован: 01 авг 2012, 13:55
Репутация: 179

Re: Эспорт в многослойный PDF

Сообщение lam » 29 сен 2017, 09:02

Экспортируйте в pdf только вектор, а растр импортируйте в Corel отдельно.

trir
Гуру
Сообщения: 4460
Зарегистрирован: 09 апр 2010, 19:30
Статьи: 1
Репутация: 820
Ваше звание: просто мимо прохожу
Откуда: Ё-бург

Re: Эспорт в многослойный PDF

Сообщение trir » 29 сен 2017, 09:12

стоит попробывать svg, dxf

egor219
Интересующийся
Сообщения: 16
Зарегистрирован: 05 июл 2017, 15:26
Репутация: 0

Re: Эспорт в многослойный PDF

Сообщение egor219 » 29 сен 2017, 11:51

При экспорте в WMF,EMF и PDF линейные объекты MapInfo отображаются некорректно, линии как набор наложенных друг на друга квадратов. Смена стиля в Corel не помогает.
При экспорте в dxf объекты не сохраняют масштаб и положение.

Александр Мурый
Гуру
Сообщения: 5173
Зарегистрирован: 26 сен 2009, 16:26
Статьи: 3
Проекты: 5/1
Репутация: 786
Ваше звание: званий не имею
Откуда: Москва

Re: Эспорт в многослойный PDF

Сообщение Александр Мурый » 29 сен 2017, 12:11

Послойный экспорт пробовали, или только всё вместе?
Как вариант, попробуйте "доработать" не в Corel, раз уж с ним не получается нормально. Попробуйте открыть PDF в Inkscape. И лучше сопровождать такие темы скриншотами, с ними понятней.
Редактор материалов, модератор форума

egor219
Интересующийся
Сообщения: 16
Зарегистрирован: 05 июл 2017, 15:26
Репутация: 0

Re: Эспорт в многослойный PDF

Сообщение egor219 » 29 сен 2017, 13:14

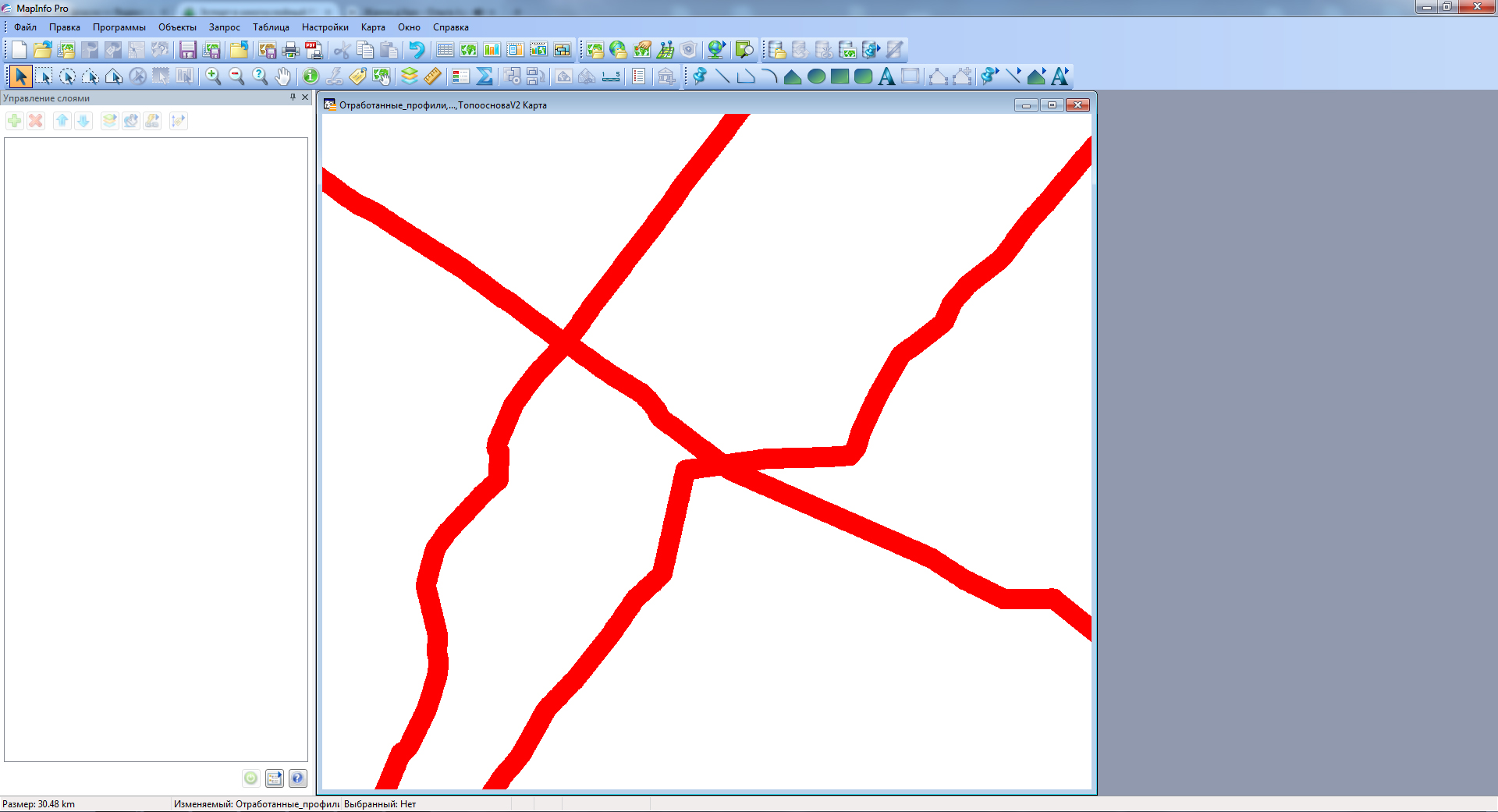

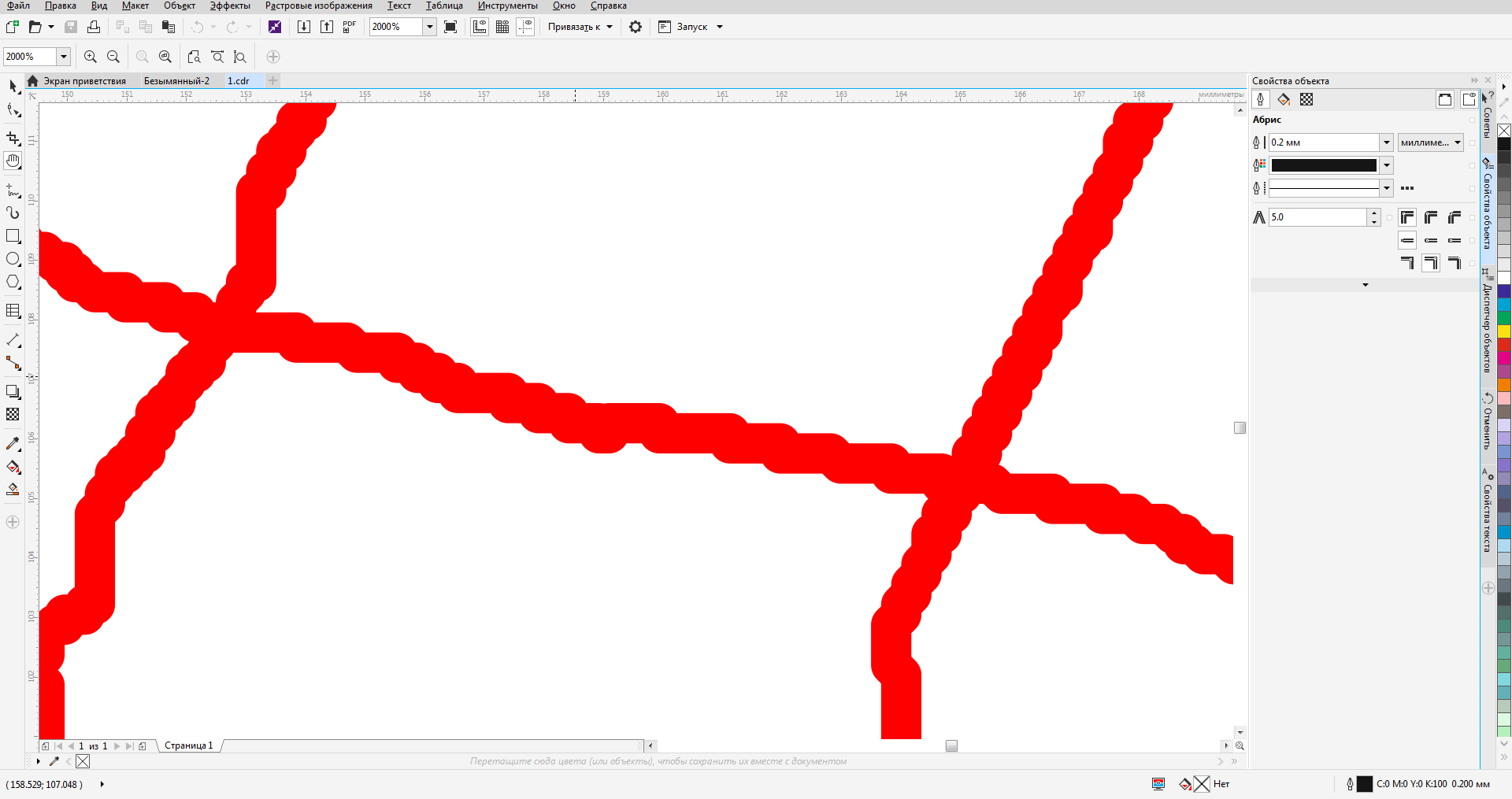

Пробовал и послойно результат тот же. Скрин экспортированной линии и линии в MapInfo приложил. В Inkscape результат такой же, при экспорте с растром "зависает", выдает ошибку и закрывается.
Вложения
Line в MapInfo.jpg
Line в MapInfo.jpg (429.52 КБ) 3646 просмотров

Boris
Гуру
Сообщения: 4116
Зарегистрирован: 10 апр 2006, 22:34
Статьи: 3
Проекты: 1
Репутация: 407
Откуда: Париж

Re: Эспорт в многослойный PDF

Сообщение Boris » 03 окт 2017, 01:42

egor219 писал(а):
29 сен 2017, 11:51
При экспорте в dxf объекты не сохраняют масштаб и положение.
Ни разу не встречал такого поведения DWG/DXF, а экспортировал их тысячи. И напрямую в DXF 12/13 и через UT в DXF/DWG R14-R2014.
Т.е. масштаб вероятно такое возможно, - это зависит от того, что именно вы называете масштабом и как "запихивали" в результат Corel, но что бы положение не сохранялось - это совершенно невозможно. Опишите что именно вы потеряли при экспорте.

egor219
Интересующийся
Сообщения: 16
Зарегистрирован: 05 июл 2017, 15:26
Репутация: 0

Re: Эспорт в многослойный PDF

Сообщение egor219 » 03 окт 2017, 08:41

Что делал :
В Map Info
1. Открыл экспортируемый слой в Map Info
2. Запустил универсальный транслятор
3. Выбрал формат MapInfo TAB (MAPINFO)
4. Указал в Наборе Данных экспортируемый файл
5. Систему координат выбрал ту в которой слой был построен
6. В модуле записи выбрал формат Autodesk AutoCAD DWG/DXF
7.Систему координат выбрал ту в которой слой был построен
8. Запустил экспорт
В CorelDraw:
1.Импортировал полученный файл либо просто открывал его. Масштаб указывал такой как при экспорте растра.
2. Совмещал полученный векторный слой с ранее экспортируемым растровым аналогичным слоем
Что получил:
Вектор не совпадает с растром. Каждый объект развернут на разный угол. Размеры каждого объекта так же не совпадают.
Под масштабом я подразумеваю указанный масштаб и размеры в настройках окна отчета MapInfo.
Вот что получилось. Толстые линии это файл AutoCad полученный через универсальный транслятор, тонкие растр полученный экспортом окна.
Вложения
Сравнение а Кореле.jpg
Сравнение а Кореле.jpg (85.37 КБ) 3543 просмотра

Boris
Гуру
Сообщения: 4116
Зарегистрирован: 10 апр 2006, 22:34
Статьи: 3
Проекты: 1
Репутация: 407
Откуда: Париж

Re: Эспорт в многослойный PDF

Сообщение Boris » 03 окт 2017, 14:46

egor219 писал(а):
03 окт 2017, 08:41
7.Систему координат выбрал ту в которой слой был построен
Это какая именно СК?

egor219
Интересующийся
Сообщения: 16
Зарегистрирован: 05 июл 2017, 15:26
Репутация: 0

Re: Эспорт в многослойный PDF

Сообщение egor219 » 03 окт 2017, 14:55

Пулково 1942. 8 зона.

lam
Гуру
Сообщения: 772
Зарегистрирован: 01 авг 2012, 13:55
Репутация: 179

Re: Эспорт в многослойный PDF

Сообщение lam » 03 окт 2017, 15:30

egor219 писал(а):
03 окт 2017, 08:41
Вот что получилось. Толстые линии это файл AutoCad полученный через универсальный транслятор, тонкие растр полученный экспортом окна.
Прямо магия какая-то...

Boris
Гуру
Сообщения: 4116
Зарегистрирован: 10 апр 2006, 22:34
Статьи: 3
Проекты: 1
Репутация: 407
Откуда: Париж

Re: Эспорт в многослойный PDF

Сообщение Boris » 03 окт 2017, 20:16

У окна какая СК?
Там три линии на карте. Выложите уже набор, выдающий, на ваш взгляд ошибку - слой (10 объектов, не больше), и рабочий набор. + копию команд из окна MapBasic, кода вы делаете экспорт.

egor219
Интересующийся
Сообщения: 16
Зарегистрирован: 05 июл 2017, 15:26
Репутация: 0

Re: Эспорт в многослойный PDF

Сообщение egor219 » 04 окт 2017, 08:18

Пулково 42. 8 зона.
Вложения
Опытные.rar
(4.9 КБ) 54 скачивания
Команды.txt
(10.78 КБ) 529 скачиваний
