Создание каталога данных дистанционного зондирования CBERS

Описание и получение данных

Обсудить в форуме Комментариев — 2

Каталог космических снимков CBERS-2 (China-Brazil Earth Resources Satellite-2) доступен исключительно онлайн по адресу http://www.dgi.inpe.br/CDSR/, на португальском и английском языках. На спутнике CBERS установлены три камеры ДЗЗ: WFI, CCD, IRMSS.

каталог данных CBERS

Загружаемая (оффлайн) версия каталога, которая незаменима при отборе большого количества снимков - отсутствует. Целью данной статьи является пример того, как можно создать такой каталог, используя несложные манипуляции с его онлайн-версией. Статья иллюстрирует процесс для данных полученных сенсором CCD. Для WFI и IRMSS процедура аналогична.

Для создания каталога нам нужны:

  1. полигоны с границами, соответствующими отдельным сценам;
  2. атрибутивная информация к каждой сцене;
  3. превью (по желанию)
    можно или скачать их все (что потребует немало трафика) и впоследствии привязать, получив полностью автономную версию каталога, или создать в атрибутивной таблице поле с гиперссылкой на превью на официальном сайте.

1Получение информации о сцене

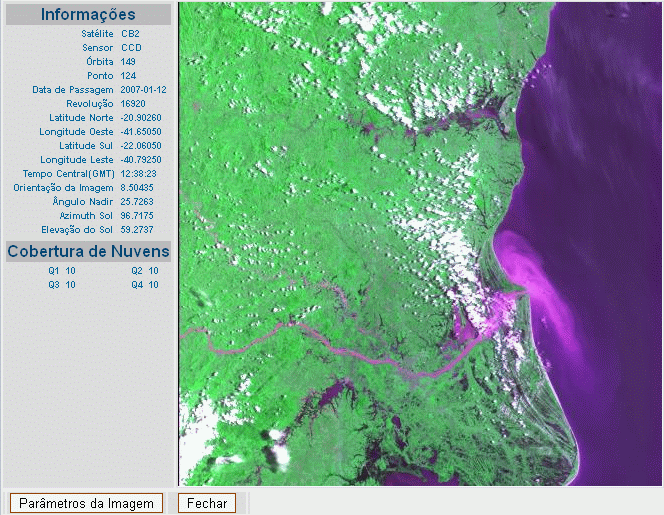

Чтобы узнать, какую информацию о снимках можно получить, рассмотрим описание любой сцены в онлайн-каталоге. Каждая сцена имеет свой уникальный идентификатор, для того, чтобы посмотреть сцену с ID = CB2CCD14912420070112 можно воспользоваться следующей ссылкой:

http://www.dgi.inpe.br/CDSR/manage.php?INDICE=CB2CCD14912420070112&DONTSHOW=1

каталог данных CBERS

спутник

Satelite

CB2

сенсор

Sensor

CCD

пролет

Orbita

149

ряд

Ponto

124

дата съемки

Data de Passagem

2007-01-12

виток

Revolucao

16920

координаты (широта/долгота) верхнего правого угла снимка

Latitude Norte
Longitude Oeste

-20.90260
-41.65050

координаты (широта/долгота) левого нижнего угла снимка

Latitude Sul
Longitude Leste

-22.06050
-40.79250

время съемки по гринвичу

Tempo Central(GMT)

12:38:23

ориентация снимка

Orientacao da Imagem

8.50435

надир

Angulo Nadir

25.7263

угол солнца

Azimuth Sol

96.7175

высота солнца

Elevacao do Sol

59.2737

облачность

Q1, Q2, Q3, Q4

10, 10, 10, 10

1Получение ID сцены

Из вышеприведенной ссылки понятно, что зная ID всех нужных снимков, можно скачать страницы с метаданными и превью. Итак, как получить список всех валидных ID?

Можно решить задачу "в лоб", простым перебором по шаблону СB2CCD<path><row>YYYYMMDD, разделяя корректные и ложные ID по размеру возвращаемой сервером страницы. Но число потенциальных комбинаций  слишком велико. Можно, использовав данные о периодичности пролета по одному и тому же витку и время последнего пролета над заданной территорией, отфильтровать заведомо некорректные комбинации. Но тот факт что спутник в определенный день пролетал над заданной местностью еще не означает, что соответствующий снимок был сделан, сохранен и присутствует в каталоге.

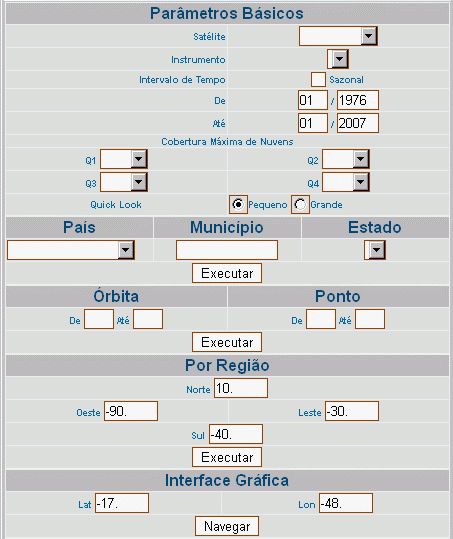

Другой способ - запросить список ID у сервера, задав нужные критерии поиска. Например, все снимки, сделанные с 1 января 2006 по 1 января 2007 сенсором CCD для территории лежащей между 0N - 10N и 70W – 90W.

каталог данных CBERS

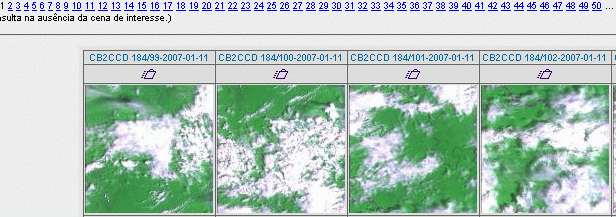

Как видно из результата, сервер вернул первую тысячу из N найденных снимков (50 страниц по 20 снимков на каждой (Mostradas apenas as 1000 primeiras imagens - refine sua consulta na ausencia da cena de interesse). Нас интересует запрос, который браузер послал серверу. Т.к. каталог сверстан с применением фреймов - пользователь не видит ссылки в адресной строке браузера, для того чтобы узнать какой именно запрос был послан нужно использовать любой анализатор HTTP трафика (автор использовал встроенный в Proxomitron, http://www.proxomitron.info).

каталог данных CBERS

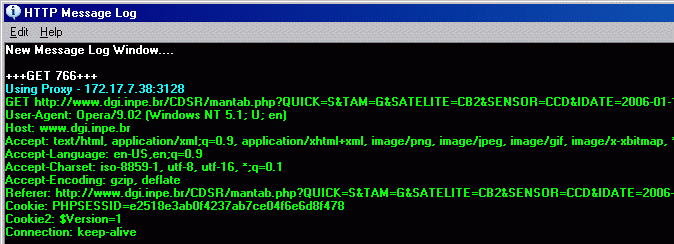

Браузер, посылая запрос "GET <url> HTTP/1.0", получает от сервера в ответ страницы с выборкой из каталога. Редактируя передаваемые параметры, можно запросить выборку снимков с произвольными (в пределах здравого смысла) критериями. Огорчает только, что она ограничена одной тысячей снимков.

SELECT * FROM Scene WHERE Deleted=0 AND CloudCoverMethod='M' AND Satellite ='CB2' AND Sensor ='CCD' AND   CenterLatitude <= 10. AND CenterLongitude >= -90. AND CenterLongitude <= -70 AND Date>='2006-01-1 00:00:00' AND   Date<='2007-01-31 23:59:59' ORDER BY Date DESC,Path,Row LIMIT 1000

Это выражение - SQL запрос к базе данных снимков. В строке браузера он выглядит так:

http://www.dgi.inpe.br/CDSR/mantab.php?TAM=G&pagina=1&sql=SELECT%20*%20FROM%20Scene%20WHERE%20Deleted=0%20AND%20CloudCoverMethod='M'%20AND%20%20%20Satellite%20='CB2'%20AND%20%20%20Sensor%20='CCD'%20AND%20%20%20CenterLatitude%20%3C=%2010.%20AND%20%20%20CenterLongitude%20%3E=%20-90.%20AND%20%20%20CenterLongitude%20%3C=%20-70%20AND%20%20%20Date%3E='2006-01-1%2000:00:00'%20AND%20%20%20Date%3C='2007-01-31%2023:59:59'%20ORDER%20BY%20Date%20DESC,Path,Row%20LIMIT%201000

Наиболее интересны для нас следующие параметры:

  • pagina=1 позволяет выбрать нужную страницу с результатами запроса;
  • Date>='2006-01-1 00:00:00'
  • Date<='2007-01-31 23:59:59' позволяют разбить запрос на несколько временных интервалов;
  • LIMIT 1000 позволяет снять ограничение в 1000 сцен, возвращаемых при поиске, указав число, заведомо большее чем количество снимков, например 1000000. Конечно, делать это стоит только совместно с указанием узких временных рамок, поскольку в противном случае на сервер при таком запросе создается очень большая нагрузка;
  • ORDER BY Date DESC,Path,Row позволяет отсортировать выдачу сцен по нескольким критериям.

Анализируя код далее, мы видим уже знакомый нам формат ссылки для запроса страницы с подробной информацией по выбранной сцене manage.php?INDICE=CB2CCD18511420070108&DONTSHOW=1.

1Получение списка ссылок

Теперь нам известно все, что нужно для получения полного списка ID. Чтобы не создавать ссылок руками и ускорить обработку скаченных страниц, применим perl. Первым делом пишем простой скрипт для генерирования ссылок на страницы каталога с выборкой. Будем генерить пакеты ссылок на все снимки, сделанные за месяц.

#!/usr/local/bin/perl

#задаем переменные, определяющие начальную и конечную даты и количество страниц
#ради упрощения скрипта будем указывать их непосредственно в его коде
$date1 = "2006-12-1%2000:00:00";
$date2 = "2006-12-31%2023:59:59";
$lastpage = "73";

#открываем файл, куда будем запписывать сгенерированные ссылки
open (DL1,">_dl1_list.ion");

$p = 1;

#запускаем цикл, в котором создаются ссылки с параметрами, указанными в переменных, и записываем их в файл формата *.ion
while ($p<=$lastpage) {
	print DL1 "$p\.htm http\:\/\/www\.dgi\.inpe\.br\/CDSR/mantab.php?TAM\=G&pagina\=${p}&sql\=select\%20\*\%20FROM\%20Scene\%20WHERE\%20Deleted\=0\%20AND\%20CloudCoverMethod\=\'m\'\%20AND\%20\%20\%20Satellite\%20\=\'CB2\'\%20AND\%20\%20\%20CenterLatitude\%20\%3E\=\%20-90\.\%20AND\%20\%20\%20CenterLatitude\%20\%3C\=\%2090\.\%20AND\%20\%20\%20CenterLongitude\%20\%3E\=\%20-90\.\%20AND\%20\%20\%20CenterLongitude\%20\%3C\=\%2090\.\%20AND\%20\%20\%20Date\%3E\=\'$date1\'\%20AND\%20\%20\%20Date\%3C\=\'$date2\'\%20ORDER\%20BY\%20Date\%20DESC\,Path\,Row\%20LIMIT\%2050000\n";
	$p++;
}

close DL1;

Т.к. все страницы (в данном случае все 73) по умолчанию при сохранении имели бы одинаковое имя, мы создали файл формата ion, понимаемый ReGet'ом. Формат его <имя файла><пробел><линк на файл>. Использование его позволяет присвоить каждой скаченной странице заданное автоматически из переменной $p имя. Сгенерировав файл со ссылками, импортируем в ReGet и скачиваем. Получаем множество файлов html, из которых нам нужно извлечь ID снимков, а лучше сразу фрагмент ссылки для скачивания описания сцен.

Пишем скрипт, который ищет ID по шаблону:

#!/usr/local/bin/perl
#создаем список скаченных  страниц
@list=glob("*\.htm");
#в цикле ищем ID по шаблону и  все найденные соответствия помещаем в массив @url
foreach $list (@list) {
open (TMP, "$list");
@tmp = <TMP>;
foreach $tmp (@tmp) {
if ($tmp =~  /manage\.php\?INDICE\=CB2CCD[0-9]+\&DONTSHOW\=1/) {
push @url, ("$&");
}
}
}
#открываем файл для записи  списка ID
open (OUT,  ">_list1.txt");
#создаем хеш и отбирая с его  помошью уникальные ID, выкидываем их в файл
%tmp = ();
foreach $item (@url) {
$item =~ s/manage\.php\?INDICE\=//;
$item =~ s/\&DONTSHOW\=1//;
print OUT "$item\n" unless $tmp{$item}++;
}

Итак, мы получили желаемый список. Теперь нужно скачать страницы с метаданными ко всем снимкам и, по желанию, превью. Необходимый для закачки список ссылок нам поможет сделать perl:

#!/usr/local/bin/perl
open (TMP,  "_list1.txt");
@list = <TMP>;
open (DL2,  ">_dl2_list.ion");
foreach $line (@list) {
$line =~ s/\n//;
print DL2 "$line\.meta  http\:\/\/www\.dgi\.inpe\.br\/CDSR\/manage\.php\?INDICE\=$line\&DONTSHOW\=1\n";
print DL2 "$line\.jpg http\:\/\/www\.dgi\.inpe\.br\/CDSR\/display\.php\?TABELA\=Browse\&PREFIXO\=Cbers\&INDICE\=$line\n";
}
close TMP;
close DL2;

Скрипт использует полученный выше список ID и создает для каждого снимка две ссылки: для html страницы с метаинформацией и для превью. Сохраняются они под именами *.meta и *.jpg. Полученный список опять загружаем в ReGet и запускаем на закачку. Внимание! Преждем чем закачивать все полученные ссылки, посмотрите что закачивается по первым . Если вы ошиблись при генерации ссылок (или на сервере что-то поменялось, и скрипты генерируют невалидные ссылки), то вместо страницы с мета и превью вы будете получать страницу с ошибкой, а администратор сервера - оседающие в логах тысячи сообщений об ошибках. Закончиться это может как блокированием вашего IP на сервере, так и изменением структуры запросов на сервере.

4Создание каталога

Начнем с извлечения информации о снимках из html файлов, ведь координаты углов нам будут нужны для построения полигонов. Используем тот факт, что все html выглядят однотипно, и будущие значения полей атрибутивной таблицы занимают строки с одним и тем же номером во всех html файлах (Примененный ниже способ извлечения данных из текстовых файлов, а html по сути текстовый файл, не универсален, мы используем его только ради быстроты).

#!/usr/local/bin/perl
@metafiles =  glob("*\.meta");
#открываем файл и записываем  в него заголовки полей атрибутивной таблицы, закрываем его. Если файл уже  существует его содержимое будет потеряно
open (META2,  ">_meta2.txt");
print META2 "id,sitellite,sensor,path,row,date,time,revolution,orientation,nadir,azimuth,rise,q1,q2,q3,q4,ULY,ULX,LRY,LRX\n";
close META2;
#открываем цикл, в котором  будем построчно обрабатывать все метафайлы
foreach $file (@metafiles) {
$file =~ s/\n//;
open (META1, "$file");
@meta = <META1>;
close META1;

open (META2, ">>_meta2.txt");

#очищаем от "мусора" нужные нам значения
foreach  (@meta) {
$_ =~ s/\<td\>//;
$_ =~ s/\<\/td\>//;
$_ =~ s/\<td align\=\"center\"  nowrap\>Q1\&nbsp\; //;
$_ =~ s/\<td align\=\"center\"  nowrap\>Q2\&nbsp\ //;
$_ =~ s/\<td align\=\"center\"  nowrap\>Q3\&nbsp\; //;
$_ =~ s/\<td align\=\"center\"  nowrap\>Q4\&nbsp\; //;
$_ =~ s/\n//;
}

$file =~ s/\.meta//;

#добавляем в таблицу извлеченную атрибутивную информацию
print META2  ("$file,$meta[61],$meta[65],$meta[69],$meta[73],$meta[77],
$meta[101],$meta[81],$meta[105],$meta[110],$meta[114],$meta[118],$meta[124],$meta[125],$meta[128],
$meta[129],$meta[85],$meta[89],$meta[93],$meta[97]\n");
close META2;
}
В отдельном скрипте рассчитаем координаты углов снимка и создадим файл, автоматизирующий создание полигонов в ArcView.
#!/usr/local/bin/perl
@files = glob("*\.txt");
open (POLY, ">poly\.txt");
print POLY  "id_cbers,UL_Long,UL_Lat,UR_Long,UR_Lat,LR_Long,LR_Lat,LL_Long,LL_Lat\n";
close POLY;
foreach $file (@files) {
$file =~ s/\.txt//;

open (META1,  "<$file\.txt");
@meta = <META1>;
close META1;

#удаляем первую строку из считанного файла (с  названиями полей таблицы)
splice (@meta, 0, 1);

$sin = sin  (3.14159*8.50435/180);
$cos = cos  (3.14159*8.50435/180);

foreach (@meta) {
$_ =~  s/\n//;
@a =  split(/\,/,$_);

#получаем  координаты верхнего левого и правого нижнего углов снимка (или экстента)
$id = $a[0];
$ULY =  $a[16];
$ULX =  $a[17];
$LRY =  $a[18];
$LRX =  $a[19];

#рассчитываем  координаты четырех углов снимка (пояснения ниже в тексте)
$x = sqrt (($LRX -  $ULX)^2 + ($ULY - $LRY)^2);
$cULX =  $ULX;
$cULY =  $ULY;
$cLRX =  $LRX;
$cLRY =  $LRY;
$cLLX =  $ULX - $x*$sin;
$cLLY =  $ULY - $x*$cos;
$cURX =  $LRX + $x*$sin;
$cURY =  $LRY + $x*$cos;

#добавляем координаты углов в файл
open (POLY,  ">>poly\.txt");
print POLY  "$id,$cULX,$cULY,$cURX,$cURY,$cLRX,$cLRY,$cLLX,$cLLY\n";
close POLY;
}
}

Рассчет координат углов полигонов производиться исходя из имеющихся данных: координат верхнего левого и нижнего правого углов и угла наклона орбиты спутника по отношению к экватору. Строго говоря, неизвестно, координаты ли это углов снимка или углов экстента (прямоугольника, в который вписан снимок). Будем пока придерживаться первого предположения.

Координаты в градусах, а рассчеты мы ведем для прямоугольных координат, потому результаты грубы. Учитывая тот факт, что размеры снимков невелики, погрешность приемлима.

Соотношение сторон снимка 1:1. Используя тригонометрические функции, рассчитаем оставшиеся координаты как результат смещения исходных точек на x * sin a (для долготы) и x * cos a (для широты), где:
x - расстояние между верхним левым и нижним правым углами снимка (диагональ квадрата полигона), ее мы вычисляем из теоремы Пифагора (x = sqrt ((LRX - ULX)^2 + (ULY - LRY)^2))
a - угол наклона орбиты спутника к экватору в радианах.
Тригонометрические функции sin и cos встроены в perl, что облегчает нашу задачу.

Для нижнего левого угла:
cLLX = ULX - x * sin a
cLLY = ULY - x * cos a
Для верхнего правого угла:
cURX = LRX + x * sin a
cURY = LRY + x * cos a

Построив полигоны (любым известным способом), остается только присоединить атрибутику и проверить, корректен ли наш каталог. Для этого подгрузим любой доступный снимок (например, Landsat ETM+) и откроем страницу с превью соответствующего снимка в онлайн-каталоге.

Видно, что границы полигонов и превью почти совпадают. Отчетливо видно искажения полигонов (получились скошенные четырехугольники), причина видимо в рассчете координат в градусах как прямоугольных.

В случае необходимости, зная формат ссылок на страницы с превью и информацией о сценах, мы можем создать дополнительные поля в атрибутивной таблице со ссылками на онлайн-каталог. В сгенерированном каталоге имеется поле "preview", по хотлинку с него можно непосредственно открывать превьюш или делать список для закачки.

В процессе создания каталога выяснилось, что у некоторых сцен координаты углов указаны неверно, вот их список:

CB2CCD21106720040207
CB2CCD21106820040207
CB2CCD21206420040925
CB2CCD21206520040925
CB2CCD02506620040925
CB2CCD02506720040925
CB2CCD02506920040207
CB2CCD02507020040207
CB2CCD266620031214

5Готовый каталог

Если по той или иной причине невозможно воспользоваться этой инструкцией, можно скачать готовую версию финального каталога актуального на 27 января 2007.
