Задание названий для массива объектов в Autocad map
-
- Новоприбывший
- Сообщения: 10
- Зарегистрирован: 15 мар 2011, 13:42
- Репутация: 0
Задание названий для массива объектов в Autocad map
Друзья! Мне нужно на участке разместить объекты - около 300 штук. Объекты располагаются в виде матрицы - со строками и столбцами.
Подскажите пожалуйста, как в Autocad'е можно задать для каждого объекта название? Задание задается в виде "аn", где а - имя столбца, n - номер объекта в столбце (т.е. номер строки).
Подскажите пожалуйста, как в Autocad'е можно задать для каждого объекта название? Задание задается в виде "аn", где а - имя столбца, n - номер объекта в столбце (т.е. номер строки).
- Olga_@@@
- Гуру
- Сообщения: 715
- Зарегистрирован: 24 фев 2009, 15:42
- Репутация: 0
- Ваше звание: городошник
- Откуда: Екатеринбург
- Контактная информация:
Re: Задание названий для массива объектов в Autocad map
Посмотрите здесь
Если не подойдет, сообщите - есть и другие варианты.
ЗЫ текстовых стилей можно сделать 2 и настроить выравнивание по левому и правому краю
Если не подойдет, сообщите - есть и другие варианты.
ЗЫ текстовых стилей можно сделать 2 и настроить выравнивание по левому и правому краю
У меня из Apple дома только компот.
-
- Новоприбывший
- Сообщения: 10
- Зарегистрирован: 15 мар 2011, 13:42
- Репутация: 0
Re: Задание названий для массива объектов в Autocad map
Но, насколько я понял, для однотипных объектов получатся одинаковые подписи? У меня другая ситуация - мне нужно подписать однотипные объекты (низкочастотные приемники) каждый индивидуально: по номеру столбца и строки.
Для наглядности: на область на карте наложена сетка, в узлах сетки установлены приемники, каждому из них необходимо задать свое имя, которое динамически изменяется в зависимости от номера столбца и строки. И я никак не могу найти, как это сделать автоматизированно.
Т.е. всё это можно сделать и вручную, но объектов много и тогда при удалении или перемещении одного из них нужно будет всё заново менять.
Спасибо большое за помощь!
Для наглядности: на область на карте наложена сетка, в узлах сетки установлены приемники, каждому из них необходимо задать свое имя, которое динамически изменяется в зависимости от номера столбца и строки. И я никак не могу найти, как это сделать автоматизированно.
Т.е. всё это можно сделать и вручную, но объектов много и тогда при удалении или перемещении одного из них нужно будет всё заново менять.
Спасибо большое за помощь!
Последний раз редактировалось Крамаров 15 мар 2011, 16:22, всего редактировалось 1 раз.
- Olga_@@@
- Гуру
- Сообщения: 715
- Зарегистрирован: 24 фев 2009, 15:42
- Репутация: 0
- Ваше звание: городошник
- Откуда: Екатеринбург
- Контактная информация:
Re: Задание названий для массива объектов в Autocad map
Нет, там значение текста берется из таблицы
У меня из Apple дома только компот.
-
- Новоприбывший
- Сообщения: 10
- Зарегистрирован: 15 мар 2011, 13:42
- Репутация: 0
Re: Задание названий для массива объектов в Autocad map
Из какой таблицы? Как её можно увидеть? Простите меня, я занимаюсь математикой и в автокаде не большой специалист...
- Olga_@@@
- Гуру
- Сообщения: 715
- Зарегистрирован: 24 фев 2009, 15:42
- Репутация: 0
- Ваше звание: городошник
- Откуда: Екатеринбург
- Контактная информация:
Re: Задание названий для массива объектов в Autocad map
из этойКрамаров писал(а): Задание задается в виде "аn", где а - имя столбца, n - номер объекта в столбце (т.е. номер строки).
Я не могу сказать точнее, потому что вы не пишете в каком виде у вас таблица.
У меня из Apple дома только компот.
-
- Новоприбывший
- Сообщения: 10
- Зарегистрирован: 15 мар 2011, 13:42
- Репутация: 0
Re: Задание названий для массива объектов в Autocad map
Я не создавал таблицу. Я нарисовал датчик и с помощью команды "массив" их расположил на площади. Я так понимаю, что можно и нужно создать таблицу, в которую занести эти датчики?
- Olga_@@@
- Гуру
- Сообщения: 715
- Зарегистрирован: 24 фев 2009, 15:42
- Репутация: 0
- Ваше звание: городошник
- Откуда: Екатеринбург
- Контактная информация:
Re: Задание названий для массива объектов в Autocad map
Что такое датчик?
Таблицу можно не создавать, если нужные данные есть в свойствах объекта
Таблицу можно не создавать, если нужные данные есть в свойствах объекта
У меня из Apple дома только компот.
-
- Новоприбывший
- Сообщения: 10
- Зарегистрирован: 15 мар 2011, 13:42
- Репутация: 0
Re: Задание названий для массива объектов в Autocad map
Датчик в данном случае - просто объект, который я нарисовал.
А какие данные должны быть в свойствах объекта? Так как у меня все объекты одинаковые, текст у меня тоже одинаковый на каждый объект формируется.
А какие данные должны быть в свойствах объекта? Так как у меня все объекты одинаковые, текст у меня тоже одинаковый на каждый объект формируется.
- Olga_@@@
- Гуру
- Сообщения: 715
- Зарегистрирован: 24 фев 2009, 15:42
- Репутация: 0
- Ваше звание: городошник
- Откуда: Екатеринбург
- Контактная информация:
Re: Задание названий для массива объектов в Autocad map
координаты например
У меня из Apple дома только компот.
-
- Новоприбывший
- Сообщения: 10
- Зарегистрирован: 15 мар 2011, 13:42
- Репутация: 0
Re: Задание названий для массива объектов в Autocad map
Вот что я делаю:
в закладке "Диспетчер отображения" добавляю слой с необходимыми мне объектами (они расположены на чертеже с заданной координатной сеткой);
к этому слою я добавляю стиль - "Текст";
у меня сформировываются одинаковые подписи ко всем объектам. Выглядят они так: "Текстовая метка".
Что я делаю не так?
в закладке "Диспетчер отображения" добавляю слой с необходимыми мне объектами (они расположены на чертеже с заданной координатной сеткой);
к этому слою я добавляю стиль - "Текст";
у меня сформировываются одинаковые подписи ко всем объектам. Выглядят они так: "Текстовая метка".
Что я делаю не так?
- Olga_@@@
- Гуру
- Сообщения: 715
- Зарегистрирован: 24 фев 2009, 15:42
- Репутация: 0
- Ваше звание: городошник
- Откуда: Екатеринбург
- Контактная информация:
Re: Задание названий для массива объектов в Autocad map

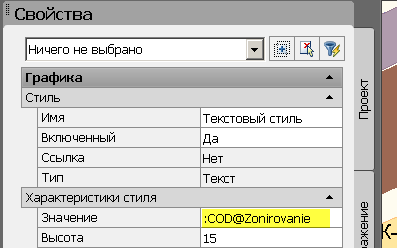

в окне Свойств надо указать источник данных для Значений текстовых меток.
Но, это если какие-то таблицы уже есть.
А, в вашем случае их еще надо придумать, как их лучше сформировать.
У вас количество датчиков постоянное или может изменяться?
Но, это если какие-то таблицы уже есть.
А, в вашем случае их еще надо придумать, как их лучше сформировать.
У вас количество датчиков постоянное или может изменяться?
- Вложения
-
- st55.png (6.91 КБ) 13306 просмотров
У меня из Apple дома только компот.
- Olga_@@@
- Гуру
- Сообщения: 715
- Зарегистрирован: 24 фев 2009, 15:42
- Репутация: 0
- Ваше звание: городошник
- Откуда: Екатеринбург
- Контактная информация:
Re: Задание названий для массива объектов в Autocad map
Можете выслать файл для примера?
У меня из Apple дома только компот.
-
- Новоприбывший
- Сообщения: 10
- Зарегистрирован: 15 мар 2011, 13:42
- Репутация: 0
Re: Задание названий для массива объектов в Autocad map
Вот, высылаю файл.
Датчики обозначены кружочками (я выноской пояснил в чертеже).
Их число может меняться, т.е. желательно чтоб и подписи к ним динамически менялись.
Прямоугольник - это площадь, внутри которой расположены датчики.
Большое спасибо Вам за помощь!
Датчики обозначены кружочками (я выноской пояснил в чертеже).
Их число может меняться, т.е. желательно чтоб и подписи к ним динамически менялись.
Прямоугольник - это площадь, внутри которой расположены датчики.
Большое спасибо Вам за помощь!
- Вложения
-
- приемники.rar
- (141.93 КБ) 491 скачивание
- Olga_@@@
- Гуру
- Сообщения: 715
- Зарегистрирован: 24 фев 2009, 15:42
- Репутация: 0
- Ваше звание: городошник
- Откуда: Екатеринбург
- Контактная информация:
Re: Задание названий для массива объектов в Autocad map
я в 2009, к сожалению. Файл не открывается.
У меня из Apple дома только компот.
