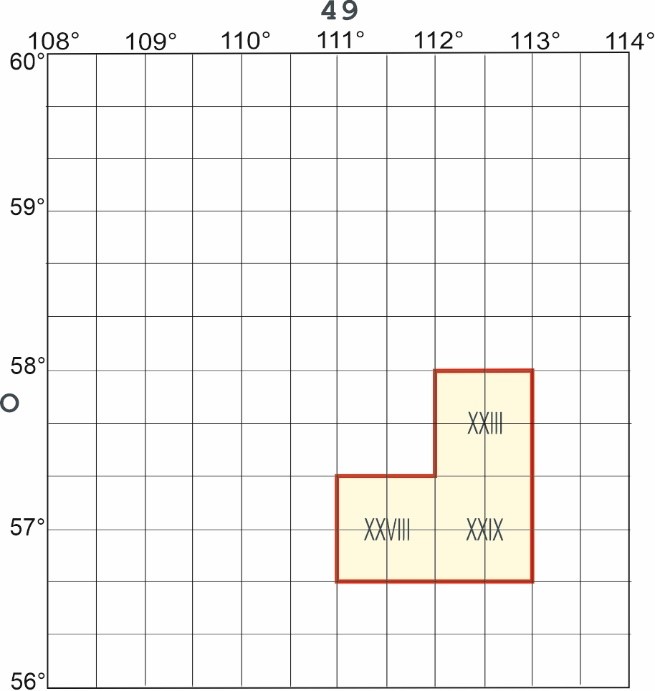

Здравствуйте, есть необходимость в создании простых выкопировок участка недр/лицензионного участка миллионного листа с соответствующей разграфкой (пример оставлю во вложении). Координаты обычно в системе координат Пулково-42, далее будет ГСК-2011. Маркшейдера нанимать начальник явно не собирается. Раньше брали скан карты, обрисовывали разграфку, наносили ЛУ, понимаю, что точность весьма сомнительная, обычно прокатывало. Надеюсь на вашу помощь в виде названия какого-нибудь софта, необходимого для создания такого вида выкопировок.
- Вложения
-
- Выкопировка.jpg (61.27 КБ) 3305 просмотров
-
- Гуру
- Сообщения: 5298
- Зарегистрирован: 09 апр 2010, 19:30
- Репутация: 1015
- Ваше звание: просто мимо прохожу
- Откуда: Ё-бург
Re: Выкопировка
блокнот
-
- Новоприбывший
- Сообщения: 8
- Зарегистрирован: 25 янв 2022, 15:31
- Репутация: 0
- Откуда: Тюмень
-
- Активный участник
- Сообщения: 101
- Зарегистрирован: 06 мар 2020, 17:07
- Репутация: 20
- Откуда: Москва
Re: Выкопировка
А где тут миллионный лист?
-
- Новоприбывший
- Сообщения: 8
- Зарегистрирован: 25 янв 2022, 15:31
- Репутация: 0
- Откуда: Тюмень
-
- Активный участник
- Сообщения: 101
- Зарегистрирован: 06 мар 2020, 17:07
- Репутация: 20
- Откуда: Москва
Re: Выкопировка
againstslide, я такое делаю в Oasis montaj. Потом печатаю на пленке и засылаю в фонды.
Можно попробовать условно бесплатный Surfer.
Можно попробовать условно бесплатный Surfer.
-
- Новоприбывший
- Сообщения: 8
- Зарегистрирован: 25 янв 2022, 15:31
- Репутация: 0
- Откуда: Тюмень
- Игорь Белов
- Гуру
- Сообщения: 2232
- Зарегистрирован: 04 янв 2011, 22:00
- Репутация: 1506
- Откуда: Казань
Re: Выкопировка

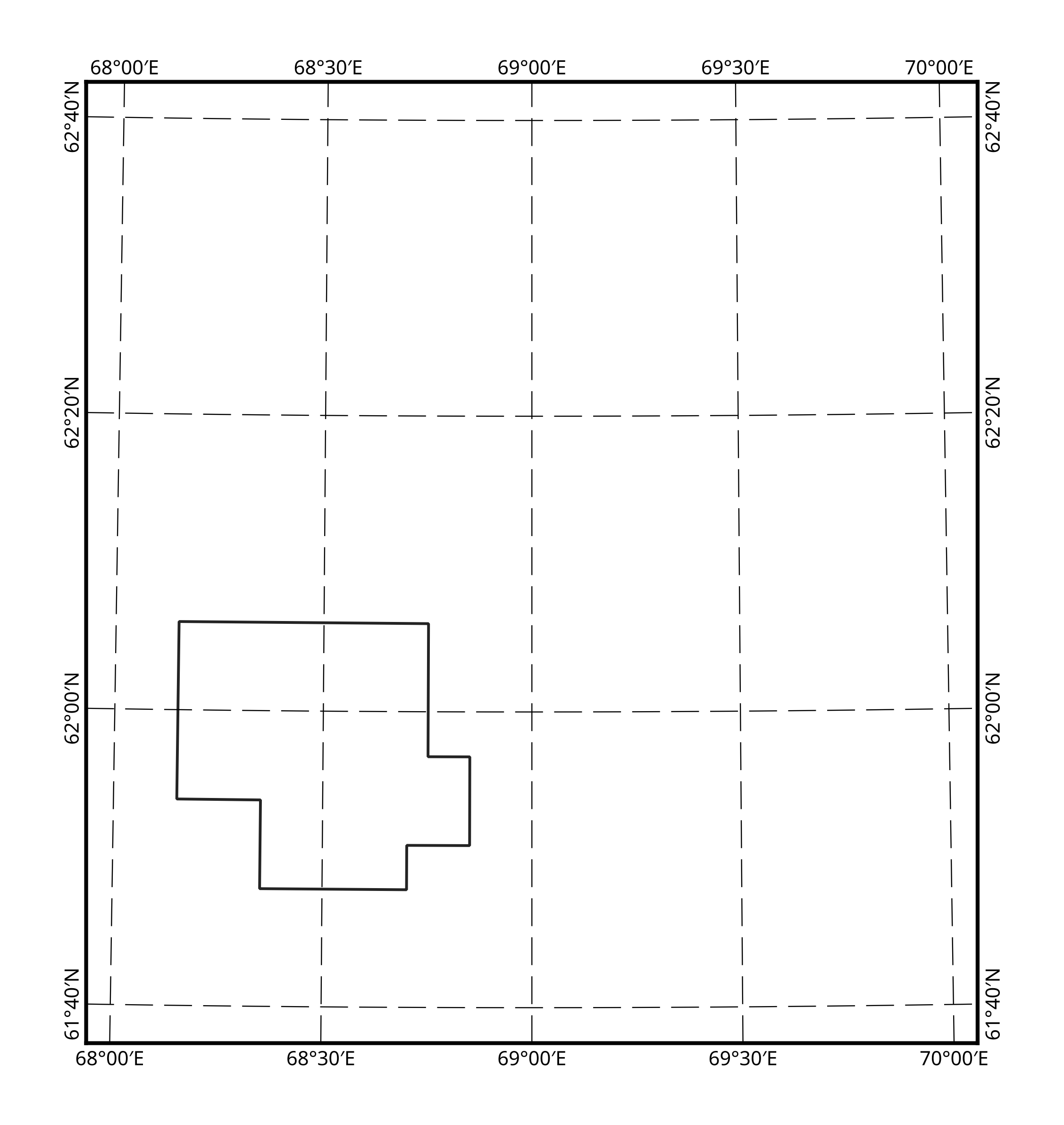

QGIS
Всякие детали настраиваются.
Всякие детали настраиваются.
- Вложения
-
- Layout1.png (148.95 КБ) 3234 просмотра
The purpose of computing is insight, not numbers
-
- Завсегдатай
- Сообщения: 345
- Зарегистрирован: 11 дек 2006, 09:46
- Репутация: 102
- Откуда: Иркутск
Re: Выкопировка
Вам сейчас накидают тут каждый свои любимые инструменты. Но вообще для такого рода деятельности придуманы ГИС. QGis, если денег нет и хочется честно, MapInfo - если есть тяжёлое наследие прошлого и ArcGis - во всех остальных случаях. Для геологии самая беспроблемная, как по мне - ArcGis, но там есть денежный нюанс.
-
- Новоприбывший
- Сообщения: 8
- Зарегистрирован: 25 янв 2022, 15:31
- Репутация: 0
- Откуда: Тюмень
Re: Выкопировка
Извините, а не подскажите какой-нибудь гайд, чтобы получилась эта красота?
-
- Новоприбывший
- Сообщения: 8
- Зарегистрирован: 25 янв 2022, 15:31
- Репутация: 0
- Откуда: Тюмень
Re: Выкопировка

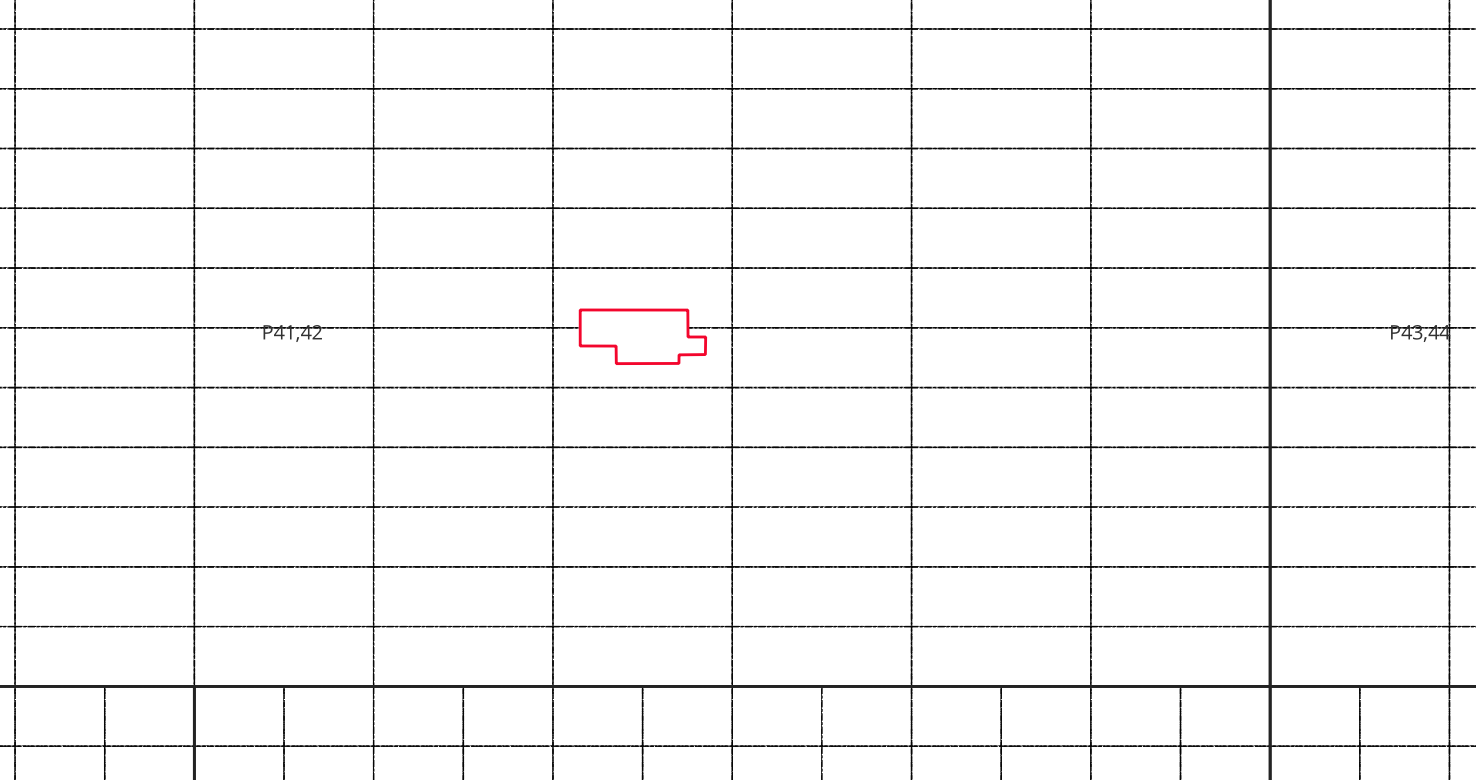

Игорь Белов, добрый день, а где взять такую разграфку как у Вас? У меня чушь какая-то получается, плюс не могу найти как подписать широту и долготу
- Вложения
-
- Безымянный.png (91.48 КБ) 3014 просмотров
-
- Активный участник
- Сообщения: 101
- Зарегистрирован: 06 мар 2020, 17:07
- Репутация: 20
- Откуда: Москва
Re: Выкопировка
againstslide, есть еще более простой способ. Берете Corel Draw и делаете сетку. Можно по бланковке, чтоб меридианы чуть сходились к северу. Затем останется только менять широту-долготу.
Спойлер
-
- Гуру
- Сообщения: 5298
- Зарегистрирован: 09 апр 2010, 19:30
- Репутация: 1015
- Ваше звание: просто мимо прохожу
- Откуда: Ё-бург
Re: Выкопировка
проще svg "нарисовать" с помощью svg.jsБерете Corel Draw и делаете сетку. Можно по бланковке, чтоб меридианы чуть сходились к северу. Затем останется только менять широту-долготу.
-
- Новоприбывший
- Сообщения: 8
- Зарегистрирован: 25 янв 2022, 15:31
- Репутация: 0
- Откуда: Тюмень
Re: Выкопировка
Iggi1981, такого типа выкопировка идет в "Карточке изученности", раньше, говорю, просто обрисовывал разграфку с карты миллионника - все было хорошо, а теперь какого-то фига не устраивает, в первую очередь, сами меридианы. Да и довольно заёбисто это каждый раз, при сдаче в фонды, стряпать. Был бы грамотный картостроитель - думаю, было бы РАЗ ПЛЮНУТЬ, а так приходится вот так париться
-
- Активный участник
- Сообщения: 101
- Зарегистрирован: 06 мар 2020, 17:07
- Репутация: 20
- Откуда: Москва
Re: Выкопировка

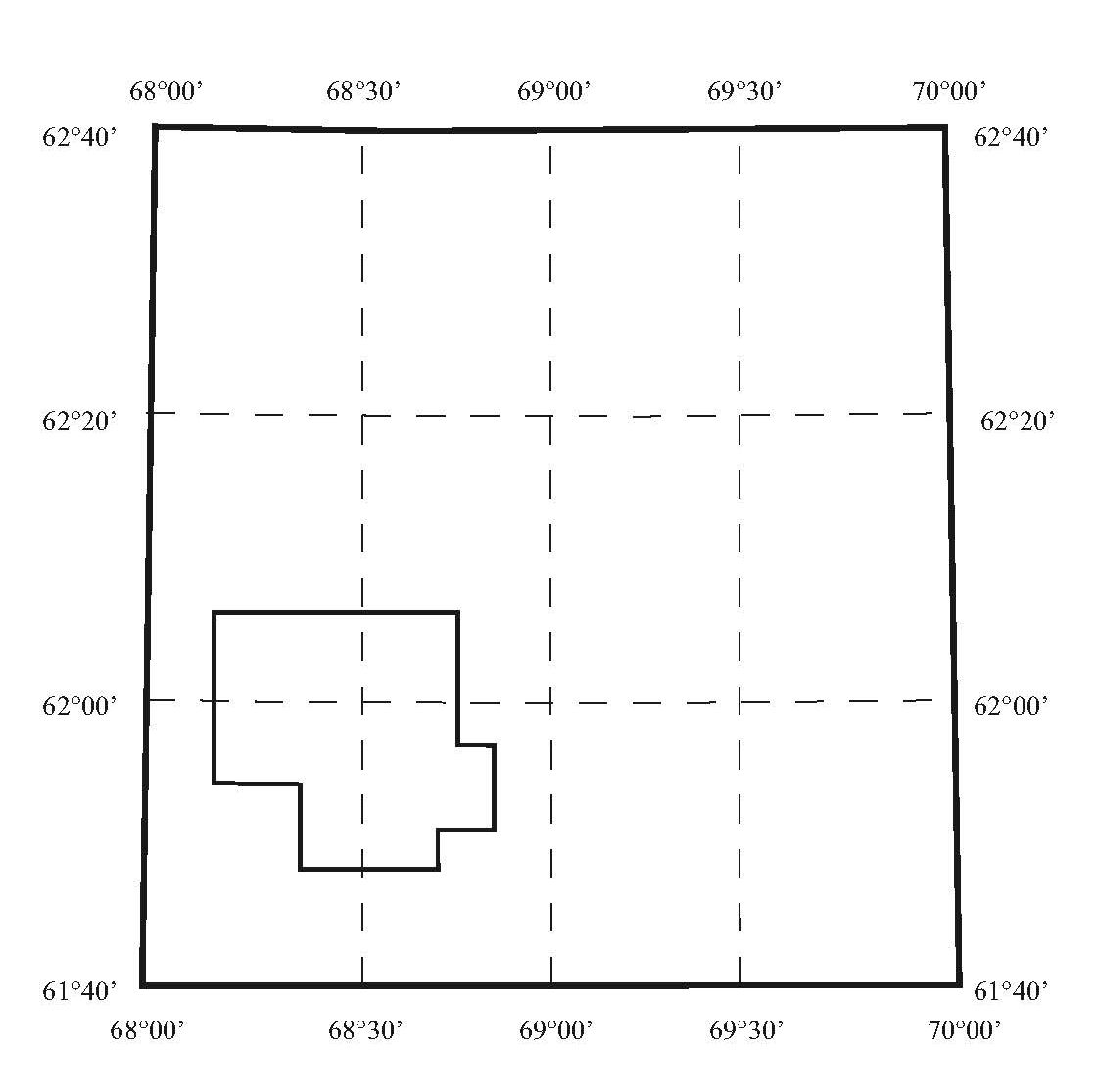

againstslide, кого именно не устраивает? Это и есть картинка из карточки изученности, ни РГФ, ни территориалы ни разу претензий не выражали.
Но мы помимо этой карточки даем еще две схемы - одна на миллионном бумажном листе, другая на пленке А4 в миллионном масштабе.
В общем, пути решения предложены, осталось выбрать.
Но мы помимо этой карточки даем еще две схемы - одна на миллионном бумажном листе, другая на пленке А4 в миллионном масштабе.
В общем, пути решения предложены, осталось выбрать.
