Вчтавка растра в AutoCad с файлом привязки TWF
-
- Новоприбывший
- Сообщения: 3
- Зарегистрирован: 17 дек 2009, 19:22
- Репутация: 0
Вчтавка растра в AutoCad с файлом привязки TWF
Ребята помогите пожалуйста как начинающему. Есть растровое изображение *.tif c файлом привязки *.TWF. Нужно это всё открыть в Автокаде с привязкой к заданным координатам. Не знаю как это сделать. Расскажите если кто знает как решить этот вопрос (просьба поподробней, как для "чайника"). Заранее спасибо!
- Olga_@@@
- Гуру
- Сообщения: 715
- Зарегистрирован: 24 фев 2009, 15:42
- Репутация: 0
- Ваше звание: городошник
- Откуда: Екатеринбург
- Контактная информация:
Re: Вчтавка растра в AutoCad с файлом привязки TWF

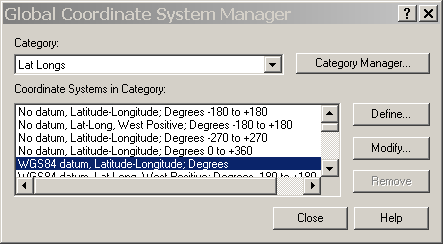

Настроить систему координат:
Map > Tools > Define Global Coordinate System
потом
Map > Tools > Assing Global Coordinate System
потом вставка растра
Map > Image > Insert
при этом растры и файлы привязки должны лежать в одной папке
Map > Tools > Define Global Coordinate System
потом
Map > Tools > Assing Global Coordinate System
потом вставка растра
Map > Image > Insert
при этом растры и файлы привязки должны лежать в одной папке
- Вложения
-
- 1212.png (7.54 КБ) 15073 просмотра
У меня из Apple дома только компот.
-
- Новоприбывший
- Сообщения: 3
- Зарегистрирован: 17 дек 2009, 19:22
- Репутация: 0
Re: Вчтавка растра в AutoCad с файлом привязки TWF
Olga_@@@ писал(а):Настроить систему координат:
Map > Tools > Define Global Coordinate System
потом
Map > Tools > Assing Global Coordinate System
потом вставка растра
Map > Image > Insert
при этом растры и файлы привязки должны лежать в одной папке
Чесно говоря я такого в AutoCad2009 не нашол (((
- Alexey
- Участник
- Сообщения: 56
- Зарегистрирован: 21 май 2008, 07:47
- Репутация: 1
Re: Вчтавка растра в AutoCad с файлом привязки TWF
Воспользуйтесь бесплатной утилитой Georefimg
http://www.xanadu.cz/en/download.asp?file=GeoRefImg
Разместите TFW в той же папке что и TIF, загрузите TIF в чертеж, запустите GeoRefImg.VLX
Она разместит в чертеже растры на основе даных из TFW
Само описание TFW можно посмотреть здесь: http://gis-lab.info/qa/tfw.html
P.S. Конечно, если есть возможность, это лучше сделать средствами AutoCAD Map
http://www.xanadu.cz/en/download.asp?file=GeoRefImg
Разместите TFW в той же папке что и TIF, загрузите TIF в чертеж, запустите GeoRefImg.VLX
Она разместит в чертеже растры на основе даных из TFW
Само описание TFW можно посмотреть здесь: http://gis-lab.info/qa/tfw.html
P.S. Конечно, если есть возможность, это лучше сделать средствами AutoCAD Map
Последний раз редактировалось Alexey 18 дек 2009, 08:07, всего редактировалось 1 раз.
- Olga_@@@
- Гуру
- Сообщения: 715
- Зарегистрирован: 24 фев 2009, 15:42
- Репутация: 0
- Ваше звание: городошник
- Откуда: Екатеринбург
- Контактная информация:
Re: Вчтавка растра в AutoCad с файлом привязки TWF
В базовом автокаде этого нет.Чесно говоря я такого в AutoCad2009 не нашол (((
Лучше пользоваться специализированным ПО на базе автокада - AutoCAD Map или AutoCAD Civil
У меня из Apple дома только компот.
- Mavka
- Гуру
- Сообщения: 2060
- Зарегистрирован: 14 мар 2008, 17:36
- Репутация: 9
Re: Вчтавка растра в AutoCad с файлом привязки TWF
Bricscad (аналог чистого Autocad) сам подхватывает tfw-файлы.
лангольеры под окном жрали время ом-ном-ном
-
- Новоприбывший
- Сообщения: 3
- Зарегистрирован: 17 дек 2009, 19:22
- Репутация: 0
Re: Вчтавка растра в AutoCad с файлом привязки TWF
Всем спасибо за дельные советы. Долго мучался с GEOREFIMG, не поняг понять как с ним работать в автокаде, но в итоге разобрался. Все работает .
