преобразовать координаты

[gadkiy_uut]

У меня есть набор данных, план города. Эти данные не совпадают с данными проекта OpenStreetMap и, как следствие, я не могу наносить на них свои объекты, по показаниям gps-приёмника. Читая http://gis-lab.info/qa/proj-sk-faq.html#5 я пришёл к выводу что данные сделаны в какой то местной системе координат: в левом нижнем углу карты города значения координат составляют 0,0. Читая п. 7 FAQ я пришёл к выводу что в моём случае было бы удобно задать параметры отображения слоёв так что бы они совпадали с проектом OpenStreetMap. Например я взял координаты одного из пересечений улиц для местной системы и то как они отражаются в проекции Google Mercator EPSG:900913 ID:3644 (Как это показано в системе Qgis, которая установлена у меня).
Вот эти значения:
Локальная: 28968,5190
Это же место в данных взятых с OpenStreetMap: 3836836,7021493

У меня был удачный опыт переноса данных из AutoCAD DXF, в другом городе. Тогда я вычислил пару точек для локальной системы и эти же точки для искомой - трансформировал данные в системе Автокад, преобразовал данные в shape с помощью Qgis, но в данном случае данные даны в MapInfo. Громоздить всё через DXF было бы слишком нелепо. Скажите, как можно расчитать данные проекции, а главное как это определение передать Qgis, что бы она корректно отображала набор данных в локальной системе координат? Мне надо писать файл *.prj (который на сколько я понял является текстовым файлом). Но я к сожалению не нашёл как его передавать Qgis. Там есть только готовые системы, а как добавить свою? Перебрасывать всё в DXF а потом обратно было бы слишком утомительно (слоёв очень много не один-два). Прошу помогите!!!

На всякий случай прилагаю один набор с дорогами.

[Voltron]

Создать свою СК в QGIS: «Settings - Custom CRS». В окне указываете название и параметры в формате proj.4. Подробнее можно почитать в Руководстве пользователя QGIS.

Если сдвиг линейный - можно воспользоваться модулем qgsAffine

[Александр Мурый]

Привязал в GRASS исходные линии к данным OSM (довольно грубо). Указанное выше соответствие координат неверное (по крайней мере, у меня).

roads_transform.7z

(211.92 КБ) 420 скачиваний

Насчёт задания "правильного" файла *.prj сомневаюсь -- закономерности в сдвиге не улавливаются..

[bim2010]

viewtopic.php?f=17&t=3077&start=15#p11338
Boris, подобный вопрос регулярно возникает на gis-lab. Почему бы Вам не написать статью по теме?

[gadkiy_uut]

Действовал по этому рецепту:
viewtopic.php?f=17&t=3077&start=15#p11338
Исправил строчку в roads.mif на вот такое значение:

Код: Выделить всё

CoordSys Earth Projection 8, 1001, "m",  34.0350715,53.1618751, 1, 0, 0  Bounds (-1000000, -1000000) (1000000, 1000000)

Наложил данные из MapInfo на слой из OSM. Результат получился неплохой (посмотрите пожалуйста вложения!). Но сеть дорог повёрнута. Я плохо понимаю записи определяющие систему координат в mif файле (вернее совсем почти не понимаю), подскажите, как 'дожать' до полного совпадения? Мне кажется осталось совсем-чуть чуть и всё удачно получится. Может быть есть где доходчиво расписано про определение координат в mif файлах?

PS кстати очень помогла утилита
mitab.maptools.org, добавил её в порты: http://bdfy.googlecode.com/svn/trunk/mitab/Pkgfile

[Александр Мурый]

Открыл проект QGIS с файлами, что во вложениях -- у меня слои roads2 и highway-line разъехались.

[gadkiy_uut]

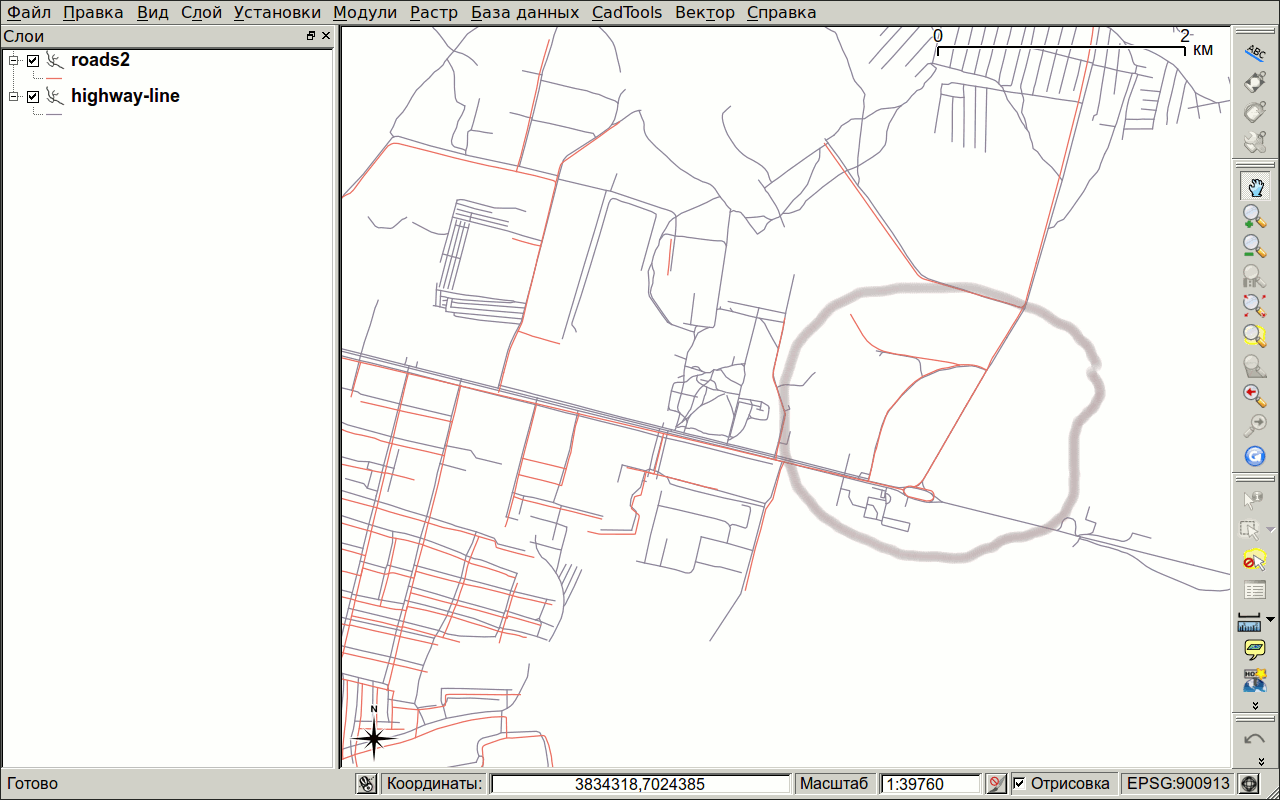

У меня (прилагаю скриншот) они то же разъехались, но в одной точке сходятся. У тебя так?

[Александр Мурый]

Нет, у меня конкретно разъехались (на пол-глобуса). Преобраз. координат "на лету" включено. EPSG:900913

[gadkiy_uut]

ты смотришь файлы в GRASS? посмотри я переделал mif в шейпы. У меня всё отлично накладывается в QGIS.

[Александр Мурый]

Смотрю в QGIS. Теперь нормально сошлось. Это была явная ошибка (?!)

[gadkiy_uut]

видишь, там докрутить немножно надо? Что бы такое прочесть что бы понять что докрутить? В афинные преобразования ввязываться нехочется -(

[Александр Мурый]

видишь, там докрутить немножно надо? Что бы такое прочесть что бы понять что докрутить? В афинные преобразования ввязываться нехочется -(

По-моему, подбирать параметры преобразований получится дольше, чем привязывать вектор.
Опять нескромно процитирую себя же: Re: Привязка векторных данных находящихся в неизвестной СК
