Введение в геоинформационные системы

Создание проекта

<<< предыдущая глава | оглавление | следующая глава >>>

Теоретическая часть

Понятие проекта

Проект - специальный файл, в котором находится определенным образом организованная пространственная информация.

Проекту соответствует специальный файл на диске имеющий расширение - mxd. В ArcGis возможно два варианта создания проекта - создание пустого нового проекта и создание проекта по шаблону. Если Вы создаете проект по шаблону, то в нем будет находиться определенный набор готовых данных (слоев) и шаблон Макета карты. В этот шаблонный проект можно добавлять свои данные. Для работы с проектом используется программа ArcMap.

Интерфейсом проекта является набор панелей инструментов (toolbars) и строка основного меню (main menu). Различные категории задач имеют свои панели инструментов. Например, блок инструментов отвечающих за привязку называется Georeferencing и размещен на отдельной панели. Включение\выключение панелей инструментов осуществляется через меню. Все функции доступные через панели, в основном меню не дублируются. Часто панели сами имеют свое меню, располагающееся на панели. Все панели и меню легко могут быть модифицированы, убраны, на каждую могут быть добавлены новые иструменты и т.д.

Режимы работы в проекте

При работе в проекте возможны два режима работы: View (Вид) и Layout (Макет Карты)

В режиме работы Вида Вы можете исследовать и редактировать данные, создавать запросы и выборки, анализировать и менять символы. В Виде может быть несколько наборов данных (dataframe), каждый набор данных существует отдельно, но несколько наборов данных могут быть использованы одновременно на Макете карты. В режиме Вида возможна работа с неограниченным числом слоев, но только с одним набором данных в определенный момент времени. Наличие нескольких наборов данных позволяет легко создавать сложные карты с так называемыми картами-врезками.

В режиме работы Макета Карты (Компоновки) карту подготавливается к публикации. В этом режиме отображаются набор или наборы данных, вспомогательные элементы карты, такие как масштабная линейка, направление на север, легенда, логотип и другие дополнительные элементы. В принципе на Макете карты можно расположить практически любой объект. Макет карты отражает то, как будет выглядеть карта при печати.

Таблица содержания Вида и Макета карты

Данные загруженные в Вид отображаются в Таблице Содержания (Table of Content -TOC). Это специальное окно, содержащее список наборов данных и содержащихся в них слоев, загруженных в проект и показывающее, какие символы и цвета используются для каждого слоя (легенду каждого слоя). Таблица содержания остается одинаковой независимо от того, работаете ли Вы в режиме Вида или в режиме Макета.

Важно помнить, что порядок расположения слоев в TOC определяет порядок их отображения. Слой расположенный первым (верхним) в TOC будет находиться поверх слоев, расположенных в таблице содержания ниже. Порядок загрузки данных в проект не важен, так как Вы всегда можете переместить слои так, как вам необходимо. Необходимо также помнить, что нумерация слоев в TOC начинается с нуля, т.е. самый верхний слой в таблице содержания имеет нулевой порядковый номер (особенно важно учитывать эту особенность при написании скриптов и приложений)

Относительные и абсолютные ссылки

Каждый слой представляет собой некий набор файлов на диске. Когда Вы сохраняете проект, то для каждого слоя сохраняется путь, указывающий в какой папке и на каком диске находится этот слой в виде файлов. Если Вы перемещаете данные, используемые в проекте, то путь к файлам изменяется и при следующем открытии проект предупредит, что данные не найдены и они не будут отображены в TOC. Удобство ArcGIS состоит в том, что он позволяет сохранять не только абсолютные, но и относительные ссылки на данные, что позволяет переносить данные вместе с проектом без необходимости каждый раз показывать ему при открытии местоположение соответствующих файлов.

Пример абсолютной ссылки: c:\gis\data\topomap\theme1.shp (то есть путь к файлу начинается от корня диска).

Пример относительной ссылки: topomap\theme1.shp (путь к файлу до папки topomap может быть любым, но файл должен лежать в директории topomap.

Практическая часть

Здесь и далее в курсе для практической части используется ПО ArcGIS.

Скачать учебные материалы для этой главы (3.2 Мб).

В практической части этой главы Вы научитесь:

  • Открывать, сохранять, закрывать проект;
  • Отличать вид от макета карты;
  • Создавать перемещаемые проекты (использовать относительные ссылки).

Упражнение 1. Создание проекта и основные элементы интерфейса.

  1. Запустите ArcMap из меню Start (Пуск). Выберите при этом вариант A new empty map (открыть новый проект)



    При этом будет автоматически создан новый проект, по умолчанию называемый Untitled. Название проекта можно видеть в заголовке окна.


  2. Добавьте слой country.shp
    Дл этого в главном меня выберите File\Add Data...
    Слой country.shp находится в папке chapt06 (папка будет расположена там, куда вы распаковали архив с учебными материалами)

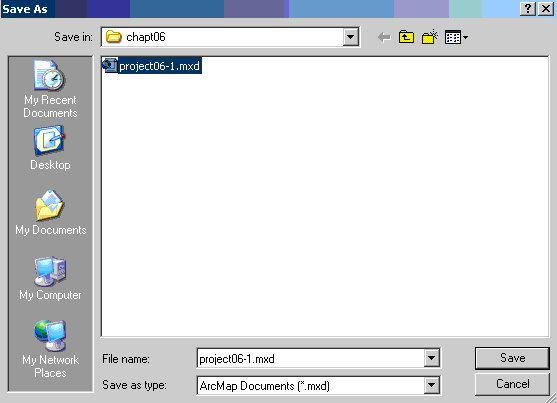

  3. Сохраните проект в директорию chapt06 под именем project06-1.mxd
    Для этого нажмите в главном меню File\Save As... и задайте имя проекту. Сохраненный проект (как и любой другой проект в ArcGIS) будет иметь расширение .mxd

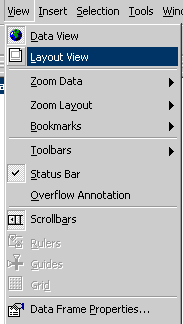

  4. Переключитесь в режим макета карты (нажмите View\Layout View) и обратно в режим вида (нажмите View\Data View) (обратите внимание чем визуально отличаются режимы работы в Виде и в режиме Макета Карты)


  5. Переключитесь обратно в режим Вида с помощью кнопок переключения режима в нижней части экрана ( - переключение в режим Вида, - переключение в режим работы Макета Карты)



    Оба варианта переключения между режимами Вида и Макета Карты равнозначны. Переключение с помощью кнопок в нижней части экрана представляется несколько более удобным с точки зрения экономии времени
  6. Выключите и включите обратно TOC, измените его размер
    Window\Table of Contents



    Изменение размера окна ТОС осуществлется простым перемещением (сужением\растяжением) границ ТОС с помощью мышки
  7. Сохраните и закройте проект.
    File\Exit
  8. Откройте проект ex1.mxd
    File\Open...
    Обратите внимание, что в открытом проекте на макете карты присутствует несколько карт (карта всей России и карта п-ва Камчатка), каждой карте на макете соответствует один набор данных (Data frame). Каждый набор данных содержит несколько слоев. Набор данных Russia содержит только один слой - oblasts, а набор данных Kamchatka содержит три слоя - oopt-kamchatka, fareast и oblasts. В данный момент активным набором данных является набор Kamchatka и название набора выделено черным жирным шрифтом


  9. Переключитесь в режим вида
    View\Data View

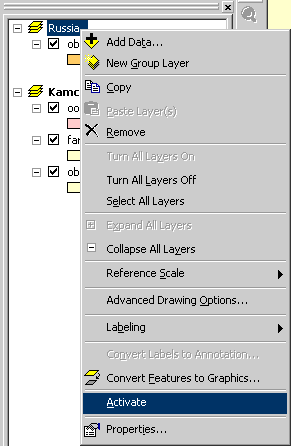

    Теперь вы можете работать только с одним - активным - набором данных. В нашем случае таким набором является data frame Kamchatka. Для того, чтобы переключится на набор данных Russia, выделите курсором название набора данных Russia, щелкните левой кнопкой мыши и нажмите Activate


  10. Переключитесь между наборами данных несколько раз, обратите внимание, как меняется карта
  11. Переключитесь обратно в режим Макета Карты. Переключение между наборами данных в этом режиме может осуществляться простым щелчком мыши по тому набору данных, который необходимо сделать активным. Переключитесь несколько раз между наборами данных таким способом.
  12. Закройте проект без сохранения.

Упражнение 2. Работа с относительными ссылками в проекте

  1. Откройте Windows explorer и переименуйте папку с проектом и данными, задайте новое название - chapt06-2. Переименование директории с данными эквивалентно ее перемещению в другую место.
  2. Попробуйте открыть проект project06-1.mxd. Обратите внимание, что слой, который находился в проекте не отображается. (Ответьте на вопрос: Почему не отобразились данные?). Закройте проект.
  3. Переименуйте папку обратно.
  4. Откройте проект и выберите File\Map Properties\Data Source Options\Store relative path names (использовать относительные ссылки). Сохраните и закройте проект.
  5. Откройте Windows explorer и снова перенесите или переименуйте папку с проектом и данными. Откройте проект. Обратите внимание, что проект загрузился нормально.
  6. Закройте проект.
