Не удается построить нормальную отмывку (hillshade) в ArcGIS

Вопросы по нескольким пакетам сразу, или вопросы, которые непонятно к какой ГИС отнести
Ответить
Аватара пользователя
Zhenya Lazarev
Интересующийся
Сообщения: 43
Зарегистрирован: 10 дек 2007, 18:33
Репутация: 0
Откуда: Москва

Не удается построить нормальную отмывку (hillshade) в ArcGIS

Сообщение Zhenya Lazarev » 09 сен 2008, 11:04

Не удается построить нормальную отмывку в ArcGIS с помощью инструмента hillshade. За основу берется объемный растр на все видимое полушарие Луны, но после применения инструмента, отмывка выглядит как набор слоев от белого до черного с 9-10 градациями вместо нормальных 0...255. Плюс все это дополняется сериями взаимоперпендикулярных полос... Чтобы показать как это выглядит - я добавил к сообщению картинку.

Также приложил к сообщению кусочек с точками и, построенный на их основе, кусочек растра... Буду рад если кому-то удасться выяснить, что не так с этим растром... Дело в том, что у меня скоро предзащита диссертации, и провозившись безрезультатно более недели, я начинаю впадать в некоторое предпаническое состояние:))
Вложения
Kuso4ek.rar
Архив с кусочком (точки и построенный по ним растр)
(632.84 КБ) 808 скачиваний
Пример неправильной отмывки
Все нормально

Аватара пользователя
Mirka
Интересующийся
Сообщения: 32
Зарегистрирован: 16 янв 2007, 00:34
Репутация: 4

Re: Не удается построить нормальную отмывку (hillshade) в ArcGIS

Сообщение Mirka » 12 сен 2008, 12:26

Привет!
Я вскользь глянул на ваши данные - на первый взгляд:
если открыть свойства присланного вами растра Layer properties - Source - и посмотреть в поле No data value - то там можно увидеть такое значение -3.4028235e+038 - что попадает в активные значения вашего растра - от -4832.54931640625 до 3349.4140625.

Соответствено при пересчете происходит - отвал башки!!!
Может быть дело и не в этом - но всеже!!! :)

Аватара пользователя
Zhenya Lazarev
Интересующийся
Сообщения: 43
Зарегистрирован: 10 дек 2007, 18:33
Репутация: 0
Откуда: Москва

Re: Не удается построить нормальную отмывку (hillshade) в ArcGIS

Сообщение Zhenya Lazarev » 18 сен 2008, 16:38

Спасибо за совет, удалил из растра NoData и построил снова hillshade, однако результат, к сожалению остался прежним, т.е. отмывка кривая, как и в случае использования растра с NoData:( Единственное что пропали взаимнопересекающиеся полосы, но отмывка все равно выглядит как набор слоев от белого до черного с несколькими (а не с 255)градациями. Видимо дело все-таки не в этом...
Приложил к сообщению новый кусочек, без NoData, и картинку того, какая отмывка получается...
Вложения

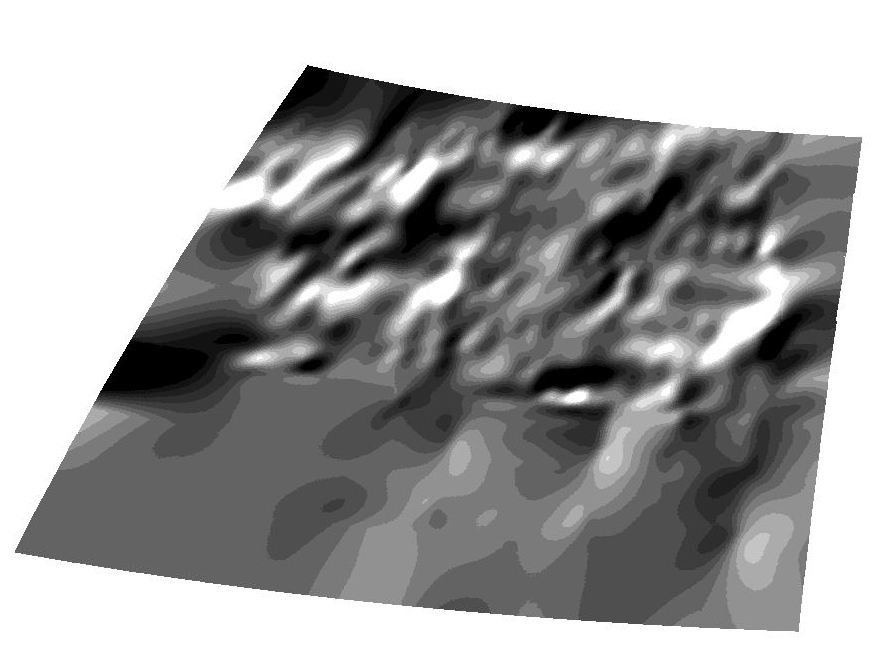

образец неправильной отмывки по кусочку без NoData
Calc_kus.rar
Архив с кусочком без NoData
(302.17 КБ) 746 скачиваний
Все нормально

Аватара пользователя
Zhenya Lazarev
Интересующийся
Сообщения: 43
Зарегистрирован: 10 дек 2007, 18:33
Репутация: 0
Откуда: Москва

Re: Не удается построить нормальную отмывку (hillshade) в ArcGIS

Сообщение Zhenya Lazarev » 24 сен 2008, 21:08

Проблема решена :D Если кратко, то дело было вот в чем. Первоначально я строил свои растры на основе точечных данных в равнопромежуточной цилиндрической проекции, а потом соответственно перпроектировал построенный растр в равновеликую азимутальную проекцию Ламберта. Связано это было с тем, что огромное количество моих данных на всю поверхность Луны напрочь отказывались обрабатываться в азимутальной проекции Ламберта, для чего и строились растры сначала в цилиндрической проекции.

Видимо, я так и не понял до конца почему, но почему-то, на растры построенные в равнопромежуточной проеции отмывка создавалась таким ужасным образом (см. предыдущие сообщения).

В итоге, я перепроектировал мои точечные данные в равновеликую цилиндрическую проекцию, построил по ним снова растры, а потом уже перепроектировал в равновеликую (снова!) азимутальную проекцию Ламберта, и уже на эти растры отмывка построилась безо всяких проблем.

Картиночки с отмывкой прикрепил к сообщению!
Вложения

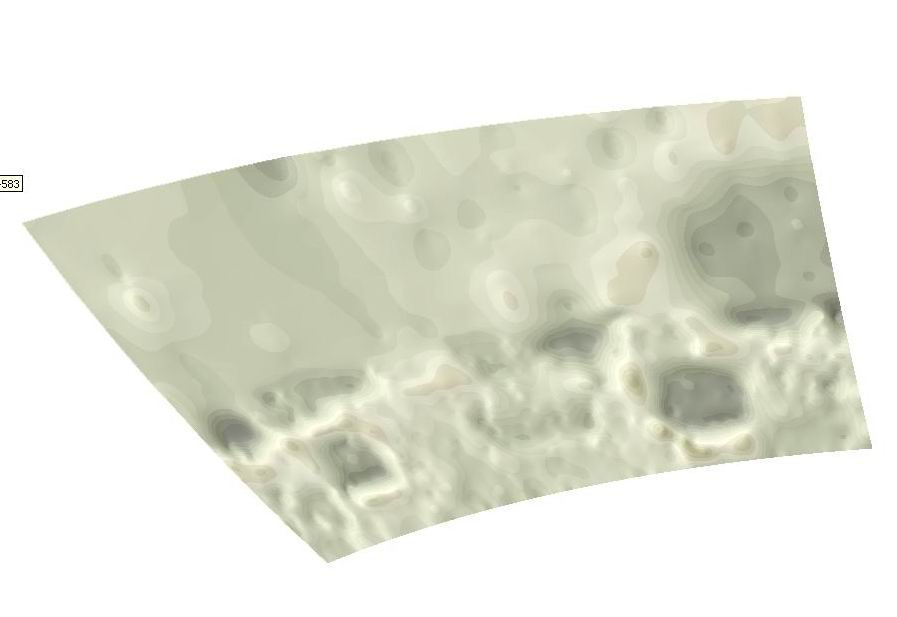

Кусочек лунной поверхности с горизонталями и наложенной правильной отмывкой

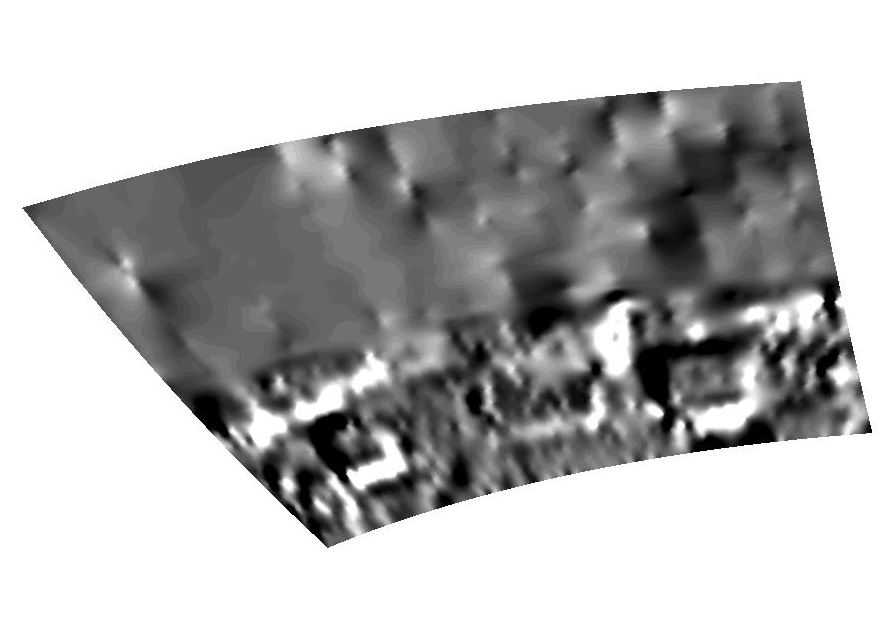

Кусочек лунной поверхности с правильной отмывкой
Все нормально

Аватара пользователя
Mirka
Интересующийся
Сообщения: 32
Зарегистрирован: 16 янв 2007, 00:34
Репутация: 4

Re: Не удается построить нормальную отмывку (hillshade) в ArcGIS

Сообщение Mirka » 24 сен 2008, 23:21

Что ж - супер!!!
Я думал о проекции - потому как сталкивался с тем же но только с теми проекциями которые не прописаны метрические!!!
Поздравляю!
Кстати - хорошее интервью!!!
Успехов!

Аватара пользователя
Zhenya Lazarev
Интересующийся
Сообщения: 43
Зарегистрирован: 10 дек 2007, 18:33
Репутация: 0
Откуда: Москва

Re: Не удается построить нормальную отмывку (hillshade) в ArcGIS

Сообщение Zhenya Lazarev » 28 сен 2008, 12:52

Спасибо :D !
