Добрый день.

Стоит задача создать "цифровой двойник" населенного пункта. Начал с оцифровки топографических планов и почти сразу столкнулся с проблемой.

Импортировал топопланы (чертежи автокада) в QGIS, и они не ложатся на спутниковую подложку. В сопроводительной документации указано, что работы выполнены в МСК-33. Во время импорта dwg установил эту СК
Параметры МСК-33, которые я установил: +proj=tmerc +lat_0=0 +lon_0=39 +k=1 +x_0=134156.988 +y_0=-6032524.376
+ellps=krass +towgs84=23.57,-140.95,-79.8,0,0.35,0.79,-0.22 +units=m +no_defs

У меня появилось предположение, что автокадовский чертеж находится не на месте. Может ли такое быть, что после экспорта данных из топокада слетает привязка к координатам? (топокад используется геодезистами только для экспорта, дальнейшая обработка происходит в автокаде)

Что можно сделать, чтобы данные со съемок сели на верное место?

Заранее спасибо за помощь!

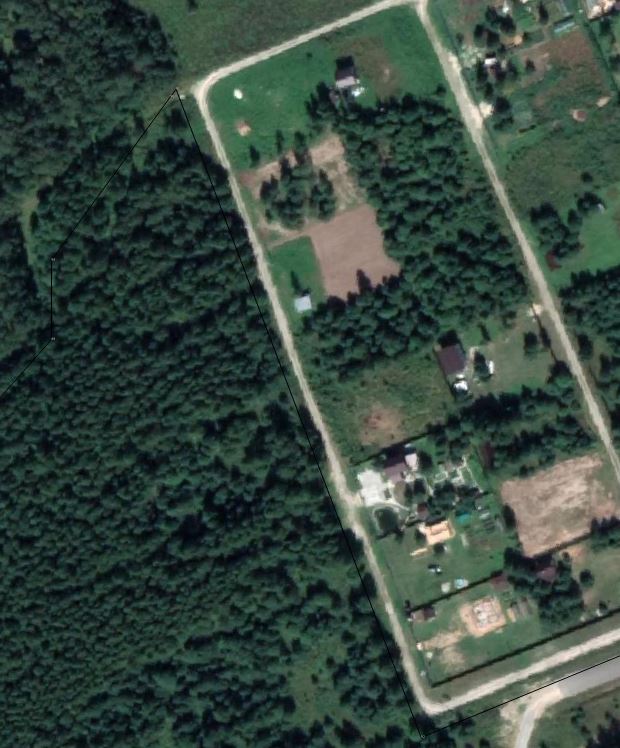

З.Ы. Геодезисты также прислали xml с координатами границы н.п. и они сидят на месте.

эти параметры не годятся - нужно делать локализацию

Стоит задача создать "цифровой двойник" населенного пункта

для этого понадобится AutoCAD Map 3D - учите FDO

и они не ложатся на спутниковую подложку

откуда подложка?

trir писал(а): ↑18 ноя 2021, 16:52для этого понадобится AutoCAD Map 3D - учите FDO

а в чем плюсы этой ГИС? я на самом деле сижу и над этим вопросом и какой-то особой разницы для этой задачи не вижу, кроме удобства. Почти в любых ГИС можно экспортировать\импортировать данные dwg\dxf, создать БД для публикации данных (ну если нужно создать веб-ресурс для коллег) и экспортировать атрибуты в таблицы.

trir писал(а): ↑18 ноя 2021, 16:52откуда подложка?

QuickMapServices

Смотрите в автокадовском исходнике - кресты с подписями координат должны лежать в своих координатах. Рисующие в автокаде любят сдвигать или масштабировать чертеж для удобства печати.

dxf и ГИС - вещ не совместимые, при импорте многое теряется, а в Map 3D есть возможность это подцепить
И можно много времени секономить не прыгая постоянно между кадом и QGIS

trir писал(а): ↑18 ноя 2021, 17:57И

А если в arc? Там же есть утилита для синхронизации с автокадом. Или все равно удобнее в Map 3d?

Denisredhat писал(а): ↑18 ноя 2021, 17:15ие в автокаде любят сдвигать или масштабировать чертеж для удобства печати.

Спасибо за наводку, завтра посмотрю!

удобнее в Map 3d

Denisredhat писал(а): ↑18 ноя 2021, 17:15Смотрите в автокадовском исходнике

видимо проблема не в этом. мне прислали еще один чертеж в этой же области и там такое же смещение

trir писал(а): ↑18 ноя 2021, 16:52эти параметры не годятся - нужно делать локализацию

а какие годятся?)

а какие годятся?)

viewtopic.php?t=25784

видимо проблема не в этом. мне прислали еще один чертеж в этой же области и там такое же смещение

координаты крестов правильные?

Выложите файл dwg.

Rasta_vasya писал(а): ↑18 ноя 2021, 16:48Параметры МСК-33, которые я установил: +proj=tmerc +lat_0=0 +lon_0=39 +k=1 +x_0=134156.988 +y_0=-6032524.376
+ellps=krass +towgs84=23.57,-140.95,-79.8,0,0.35,0.79,-0.22 +units=m +no_defs

Я уверен, что так смещение по оси X задавать нельзя в региональных МСК. Все мне известные МСК регионов - производные от СК-1963, в которой изначально создавались "открытые" карты советских землемеров.
В МСК-63 начало в градусах координат было сдвинуто, что бы "запутать верояного противника", по обеим осям. Но если сдвиг по оси "север-юг", в силу математической модели проекции, можно смоделировать через сдвиг в метрах, то сдвиг по оси "восток-запад", таким быть не может, с учетом того, что зона в МСК занимает 250 или 300 км. Вот и "набежал" ваш сдвиг по оси Х. Если вообще изначально был верным.
