Отпишусь по поводу решения проблемы.
При формировании кэша стоит обратить внимание на разрешение. По умолчанию mapproxy кэширует данные, с каждым уровнем увеличивая разрешение вдвое. Если мы проанализируем утилитой
grids сетку на базе GLOBAL_MERCATOR для собранного кэша OSM, получим для 0-го уровня значение разрешения в метрах 156543.03392804097, для 1-го - 78271.51696402048, для 2-го - 39135.75848201024 и т.д.

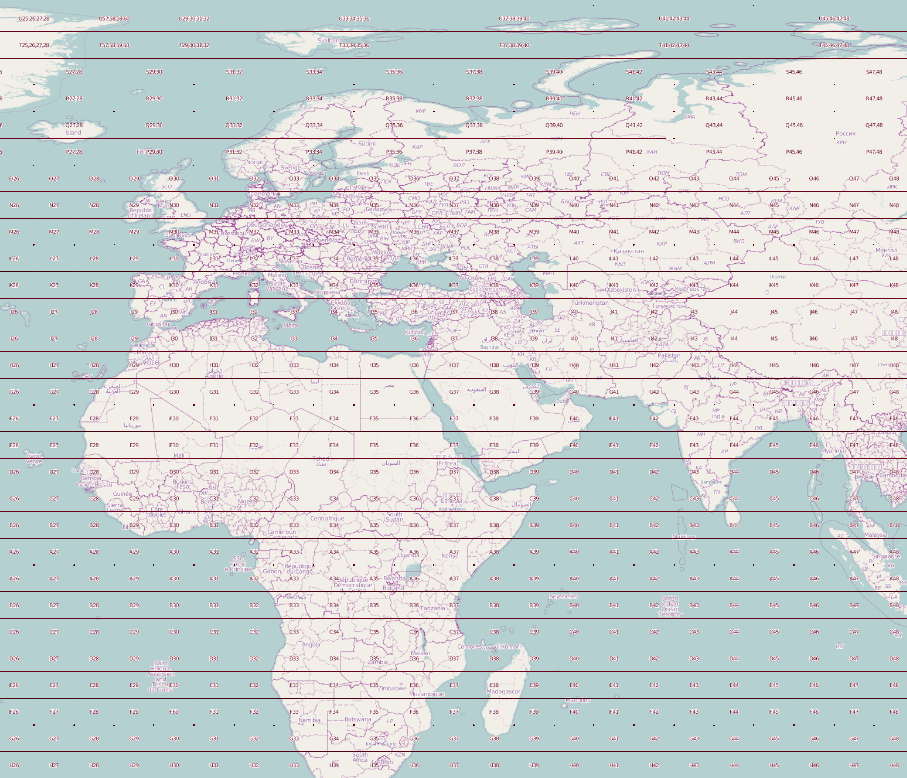

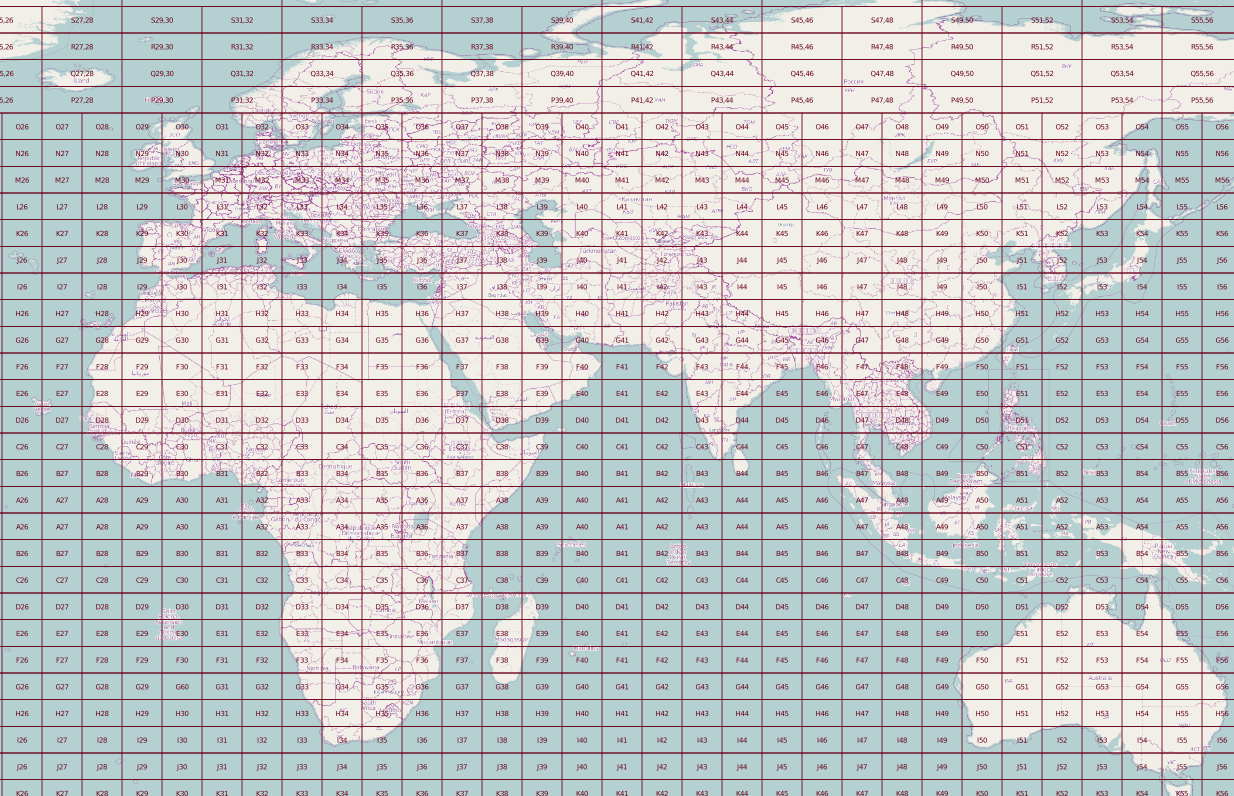

В случае, когда запрашивается промежуточное значение разрешения, данные могут быть сгенерированы из кэша более низкого разрешения (само значение параметра при этом будет больше). Например, данные с разрешением 130000 будут сгенерированы из кэша данных 0-го уровня с разрешением 156543. Отсюда возникает беда, подобная моей (линейные объекты не прорисованы, текст нечитабельный).
Решение - установить подходящий коэффициент изменения разрешения между уровнями.
В моем случае в файле конфигурации была описана пользовательская сетка, где параметру
res_factor задано значение
sqrt2 (квадратный корень из двух - 1,41421).
Код: Выделить всё
grids:
custom:
base: GLOBAL_MERCATOR
res_factor: sqrt2
Фактически, параметром
res_factor мы добавляем промежуточные масштабные уровни, для которых будут отрендерены данные с соответствующими разрешениями.
Дальше - нюансы.
1. При сидировании следует помнить о том, что в сетку добавлены промежуточные масштабные уровни. Таким образом, в
seed.yaml при указании уровней сидирования для каждого слоя ориентируемся на нумерацию уровней в сетке, рассчитанной с учетом параметра
res_factor: sqrt2.
2. В файле конфигурации, задавая значения уровней видимости данных (вернее, рамки, обозначающие в каких масштбаных уровнях данные будут рендериться), не забываем, что параметром
res_factor мы добавляем промежуточные уровни.
То есть: сравниваем две сетки и видим, что 3-ему масштабному уровню OSM будет соответствовать 6-ой уровень кэшируемых данных, 4-му - 8-ой, 5-му - 10й и т.д. (фактически, мы удвоили номер уровня).
Код: Выделить всё
gridmerc:
Configuration:
base: 'GLOBAL_MERCATOR'
bbox*: [-20037508.342789244, -20037508.342789244, 20037508.342789244, 20037508.342789244]
origin: 'sw'
tile_size*: [256, 256]
Levels: Resolutions, # x * y = total tiles
00: 156543.03392804097, # 1 * 1 = 1
01: 78271.51696402048, # 2 * 2 = 4
02: 39135.75848201024, # 4 * 4 = 16
03: 19567.87924100512, # 8 * 8 = 64
04: 9783.93962050256, # 16 * 16 = 256
05: 4891.96981025128, # 32 * 32 = 1.024K
06: 2445.98490512564, # 64 * 64 = 4.096K
07: 1222.99245256282, # 128 * 128 = 16.384K
...
Код: Выделить всё
custom_gm:
Configuration:
base: 'GLOBAL_MERCATOR'
bbox*: [-20037508.342789244, -20037508.342789244, 20037508.342789244, 20037508.342789244]
origin*: 'll'
res_factor: 'sqrt2'
tile_size*: [256, 256]
Levels: Resolutions, # x * y = total tiles
00: 156543.03392804097, # 1 * 1 = 1
01: 110692.64083803355, # 2 * 2 = 4
02: 78271.51696402048, # 2 * 2 = 4
03: 55346.320419016774, # 3 * 3 = 9
04: 39135.75848201024, # 4 * 4 = 16
05: 27673.160209508387, # 6 * 6 = 36
06: 19567.87924100512, # 8 * 8 = 64
07: 13836.580104754194, # 12 * 12 = 144
08: 9783.93962050256, # 16 * 16 = 256
09: 6918.290052377097, # 23 * 23 = 529
10: 4891.96981025128, # 32 * 32 = 1.024K
11: 3459.1450261885484, # 46 * 46 = 2.116K
12: 2445.98490512564, # 64 * 64 = 4.096K
13: 1729.5725130942742, # 91 * 91 = 8.281K
14: 1222.99245256282, # 128 * 128 = 16.384K
15: 864.7862565471371, # 182 * 182 = 33.124K
...
Итого, если мы хотим видеть данные в пределах привычных нам масштабных уровней google, OSM и т.д. значения разрешения относительно уровня берем из сетки базовой карты.

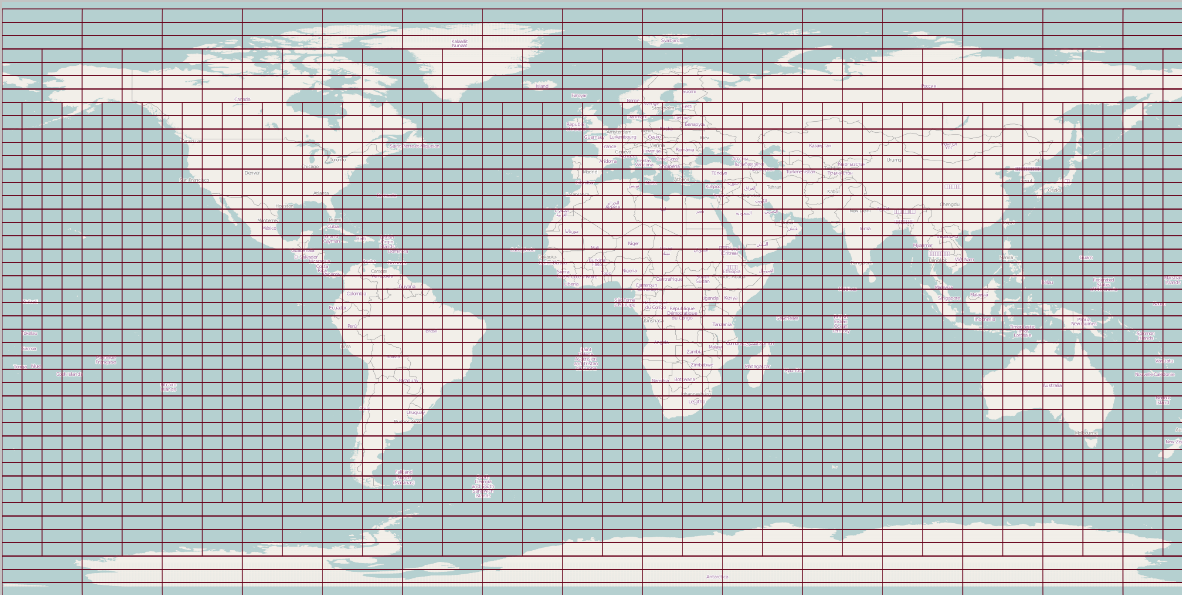

Таким образом, в приведенном выше примере кэширования топографической сетки для слоя
topo_10000, который будет рендериться в рамках разрешений от 95000.0 до 4000.0 и отображаться на 1, 2, 3, 4, 5 уровнях зума базовой карты OSM, при сидировании будут выставлены масштабные уровни с 1-го по 10-й.
Возможно, доводы ламерские, но вдруг кому пригодится. Ну или кто что добавить может или поправить.
