Разграфка и номенклатура топографических карт 1км, 2км, 5км, 10км масштаба

Обсудить в форуме Комментариев — 33Редактировать в вики

Эта страница опубликована в основном списке статей сайта
по адресу http://gis-lab.info/qa/topogrids.html


Краткие данные о номенклатуре топографических карт и их разграфка для загрузки.

Разграфка на стандартные топографические листы мастштабов 1:1'000'000, 1:500'000, 1:200'000, 1:100'000 масштабов в открытом формате ESRI Shape, поддерживаемом практически всеми коммерческими и открытыми ГИС. В атрибутивной базе данных каждого слоя - поля с соответствующей стандартной номенклатурой (названиями листов). Система координат данных географическая - Pulkovo 1942.

Содержание

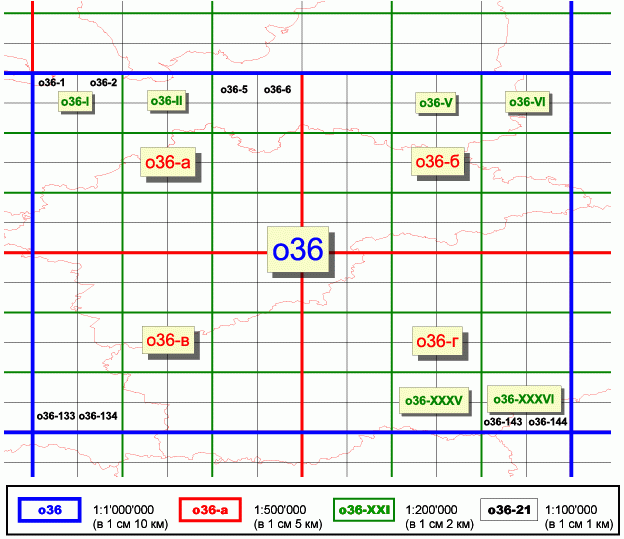

[править] Общие сведения по стандартным (несовмещенным) листам:

Протяженность
(по долготе)
Протяженность
(по широте)
Пример номенклатуры
(как в атрибутике)

1:1000000
(в 1 см - 10км)

A35

1:500000
(в 1 см - 5км)

A35-a (A35-1)

1:200000
(в 1 см - 2км)

40'

A35-XXI (A35-21)

1:100000
(в 1 см - 1км)

30'

20'

A35-144

1:50000
(в 1 см - 500 м)

15'

10'

A35-144-Б

1:25000
(в 1 см - 250 м)

7.5'

5'

A35-144-Б-а

[править] Совмещение листов

После определенной широты топографические листы издаются сдвоенными и совмещенными.

  • Севернее 60° с.ш. и южнее 60° ю.ш. карты масштаба 1:1'000'000 сдвоены, севернее 76° с.ш. и южнее 76° ю.ш. счетверены.
  • Севернее 60° с.ш. и южнее 60° ю.ш.карты масштаба 1:500'000 сдвоены
  • Севернее 60° с.ш. и южнее 60° ю.ш. карты масштаба 1:200'000 сдвоены, севернее 76° с.ш. и южнее 76° ю.ш. строены.
  • Севернее 60° с.ш. и южнее 60° ю.ш. карты масштаба 1:100'000 сдвоены, севернее 76° с.ш. и южнее 76° ю.ш. счетверены.

[править] Мир

1:25000 (250 м) 1:50000 (500 м) 1:100000 (1км) 1:200000 (2км) 1:500000 (5км) 1:1000000 (10км)

41 Mb

10 Mb

3.5 Mb

0.9 Mb

0.2 Mb

0.01 Mb

[править] Россия с окрестностями

1:25000 (250 м) 1:50000 (500 м) 1:100000 (1км) 1:200000 (2км) 1:500000 (5км) 1:1000000 (10км)

Shape: 5 Mb

Shape: 1.7 Mb

Shape: 0.3 Mb (точки)
KMZ: 3.1 Mb
KMZ: ч1, ч2, ч3, ч4
MI TAB: 2.5 Mb

Shape: 0.1 Mb
KMZ: 1.4 Mb
MI TAB: 1.0 Mb

Shape: 0.02 Mb
KMZ: 0.5 Mb
MI TAB: 0.4 Mb

Shape: 0.01 Mb
KMZ: 0.02 Mb
KMZ (подписи): 0.01 Mb
MI TAB: 0.3 Mb

Атрибутивная информация слоев включает номенклатурные номера листов в различном представлении.

[править] Дополнительно

Для того, чтобы определить в какой зоне Гаусса-Крюгера находятся ваши объекты, можно использовать разграфку зон Гаусса-Крюгера, Universal Transverse Mercator.

Скачать разграфку в формате: Shape, Mapinfo TAB, KMZ

Загрузить разграфки также можно из базы данных PostGIS (подробнее):

  • сервер: gis-lab.info
  • БД: gen
  • имя/пароль: guest/guest

Обсудить в форуме Комментариев — 33Редактировать в вики

Последнее обновление: 2014-05-15 01:35

Дата создания: 07.10.2004
Автор(ы): Максим Дубинин


(Геокруг)
