Привязка топографических карт в ERDAS IMAGINE

Обсудить в форуме Комментариев — 0Редактировать в вики

Эта страница опубликована в основном списке статей сайта
по адресу http://gis-lab.info/qa/topogeoref.html


Подробное описание последовательности шагов которые необходимо произвести для привязки топографических карт в ERDAS IMAGINE

Суть географической привязки топографических карт, как любых других материалов, заключается в установке связи между пиксельными координатами неких точек на карте (опорных точек или тиков) с источником известных координат для этих точек.

Для отсканированных топографических карт опорными точками являются специальные отметки на самой карте, по ее углам, в центре и по краям карты, для которых источником координат является сама карта, так как эти координаты на ней обозначены.




Данное описание процесса привязки подходит также для любых других карт с нанесенной координатной сеткой (например мелкомасштабных тематических и др).

В главной панели ERDAS Imagine нажимаете кнопку Viewer. В окно открывшегося вьюера загружаете топографическую карту, или любой другой растр с нанесенными на него координатами (в виде координатной сетки, точек и т.д.) которую необходимо привязать.

Для того, чтобы изображение полностью вписалось в окно с помощью правой кнопке внутри Viewer выберите Fit image to window.

В главном меню Viewer выбираете Raster | Geometric Correction. Перед вами откроется окно Set Geometric Model


В этом окне нужно выбрать Polynomial и нажать OK. После этого откроется окно Polynomial Model Properties

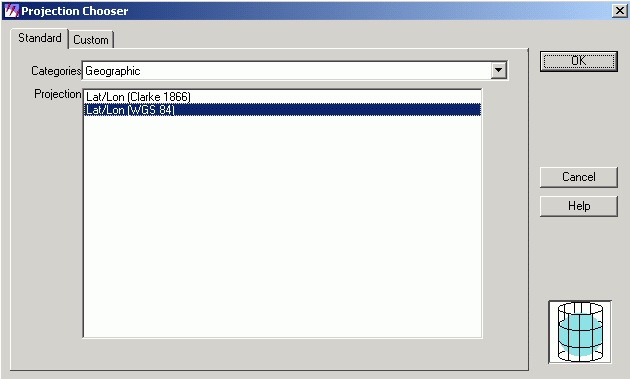

В закладке Polynomial Order введите порядок полинома равный 2, затем в закладке Projection нажмите Add/Change Projection. В диалоговом окне Projection Chooser необходимо определить систему координат, в единицах которой будут представлены вводимые значения GCP-точек (точек привязки). Удобнее всего в случае привязки топографических карт поступить следующим образом: сначала определить проекцию как географическую и вводить значения GCP-точек с карты в десятичных градусах или в формате dd/mm/ss, а потом, после того как все GCP-точки будут набраны, переопределить систему координат в спроектированную прямоугольную. Таким образом, в диалоговом окне Projection Chooser во вкладке Standard из списка нужно выбрать Geographic и во вкладке Custom определить Spheroid name - Krasovsky и Datum name - Pulkovo 1942.


После этого, вы опять окажетесь в окне Polynomial Model Properties. Теперь в этом окне будут установлены только что выбранные параметры системы координат. Нажимаете Apply (если кнопка Apply не активна, еще раз перейдите в закладку Polynomial Order и наберите порядок равный 2, после этого кнопка Apply станет активной) и затем Close.

После этого, перед вами раскроется окно GCP Tool Reference Setup - в этом окне необходимо определить источник GCP-точек.


В случае привязки топографической карты источником этих точек будут являться только вводимые с помощью клавиатуры значения, поэтому выбираете Keyboard only и нажимаете OK. После этого перед вами откроется окно Reference Map Projection, где вы можете отредактировать установленную проекцию. Нажимаете ОК.


Автоматически будут открыты следующие окна и панели:

  1. Viewer с загруженной топокартой
  2. Magnifier
  3. панель GCP-Tool
  4. панель Geo Correction Tool

Окно Magnifier - это модифицированное окно Viewer. Проще говоря, это окно Viewer связанное с основным Viewer (через опцию Link), отключенными панелями инструментов и уменьшенное до небольшого размера. В этом окне будет отображаться увеличенный в некоторое число раз фрагмент топокарты.

Панель Geo Correction Tool - главное меню геометрической коррекции.


Topogeoref-but1.gif - Polynomial Model Properties - вызов окна Polynomial Model Properties
Topogeoref-but2.gif - GCP-Tool - вызов окна GCP-Tool
Topogeoref-but3.gif - Resample Icon - выбор метода передискретизации
Topogeoref-but4.gif - Calibrate Image - калибровка изображения.

В начале процесс привязки, кнопки Resamle и Calibrate будут недоступны, так как для выполнения этих процессов требуется некоторое количество опорных точек.

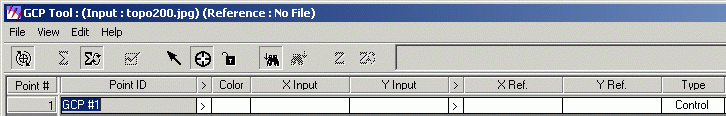

Панель GCP-Tool - панель, с помощью которой будет осуществляться ввод GCP-точек.


Панель представляет собой таблицу со следующими основными полями:

  • Point ID - идентификационный номер точки
  • > - значок, позволяющий сделать точку активной
  • Color - цвет точки
  • X, Y input - координаты точки в системе файловых координат входного изображения
  • X, Y Reference - координаты точки в системе координат карты (в случае привязки топокарты, ввод точки будет осуществляться в географической системе координат (десятичные градусы), а потом будет пересчитан в метрические координаты)
  • Type - тип точки (контрольная - control или проверочная - check)

Кроме того, для каждой строки после расчета RMS-error (среднеквадратичная ошибка) в трех отдельных столбцах будут показаны ошибки по оси X (X Residual), по оси Y (Y Residual), и вклад в общую RMS-погрешность (RMS Error).

Следующая стадия привязки - непосредственно набор точек привязки, расчет RMS-погрешности и редактирование точек (если это необходимо).

В первую очередь на панели инструментов GCP-Tool необходимо отключить кнопки Topogeoref-but5.gif и Topogeoref-but6.gif, таким образом в процессе набора точек не будут использоваться режимы prediction (предсказание положения точек) и автоматический пересчет RMS-погрешности, после изменения положения какой-либо точки.

После этого во Viewer нужно увеличить фрагмент топокарты в точке с известными координатами (на топокарте такими точками являются углы карты, пересечения параллелей и меридианов с известными координатами). Затем нажать кнопку Topogeoref-but9.gif (создание GCP-точки) и ставите точку во вьюере на найденом пересечении. Как Вы увидите, после этого автоматически в столбцах X input, Y input будут проставлены координаты точки в пиксельной системе координат. Теперь в столбцах X, Y Reference нужно ввести координаты точки в десятичных градусах или координаты в формате dd/mm/ss. Ввод может осуществляться двумя способами. Например, если вам необходимо ввести координаты 45 30 северной широты:

  1. через пробел: 45 пробел 30 (45 30)
  2. через двоеточие: 45 двоеточие 30 (45:30)

Оба способа абсолютно равнозначны.

В процессе ввода и редактирования точек привязки необходимо руководствоваться следующими принципами:

  1. равномерность простановки точек
  2. избыточность

Для полиномиального преобразования 2-й степени минимальное количество точек равно 6. Но для получения хорошего результата число точек должно быть больше.

После того, как все точки будут набраны, необходимо проверить правильность проставленных точек привязки и введенных значений координат. Для этого нужно рассчитать RMS-ошибку нажав кнопку Topogeoref-but7.gif на панели инструментов GCP-Tool. После этого в верхней части панели GCP-Tool появится рассчитанная ошибка.

Удовлетворительной для правильно отсканированной топокарты является ошибка менее 1 (оптимально, если порядок ошибки не более 0,5).

После того, как все точки были введены необходимо осуществить пересчет значений из десятичных градусов в метры. Для этого в панели Geo Correction Tool выбираете первую кнопку. Ее нажатие вызывает окно Polynomial Model Properties. Во вкладке Projection нажимаете кнопку Add/Change Projection и в окне Projection Chooser во вкладке Standard из списка выбираете ту проекцию, которая вам необходима. Нажимаете ОК - перед вами появится окно-предупреждение о том, что координаты будут пересчитаны из dd/mm/ss в метры. В нем нужно выбрать Recompute Solution и нажать ОК. После этого Вы увидите, что значения в колонках X, Y Reference изменятся на метрические. При этом, если все сделано правильно, то значение RMS-ошибки измениться не должно. Перед тем, как перейти к следующей части привязки рекомендуем сохранить точки привязки. Это можно сделать выбрав в главном меню панели GCP-Tool File | Save Input as… и Save Reference as…. Эти файлы будут сохранены с расширением *.gcc.

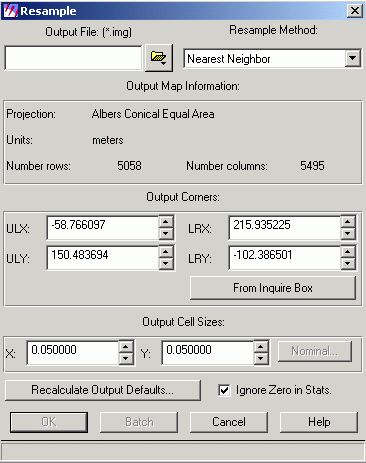

Последняя стадия привязки - это определение метода передискритизации (Resample method). Для этого на панели Geo Correction Tool нажимаете Resample. Перед вами откроется окно Resample


Здесь необходимо ввести имя выходного файла и выбрать метод Resample Method - Nearest Neighbor. Также, чтобы в процессе расчета статистики, нулевые значения пикселов были проигнорированы нужно поставить галочку рядом с полем Ignore Zero in Stats.

Теперь остается только дождаться завершения завершения процесса привязки и нажать ОК. В процесс привязки состояние процесса и выполняемых действий будет отражаться в окне Job Status dialog. После того, как процесс будет завершен, кнопка ОК станет активной и статус процесса будет "100% complete".

Проверить точность привязки можно при наличии сетки разграфки для топокарт определенного масштаба. Для этого в ArcView нужно загрузить привязанную топокарту и открыть файл разграфки с предварительно рассчитанной сеткой топокарт. После этого просмотреть в точках пересечения параллелей и меридианов точность совпадения [topogrids.html с сеткой файла разграфки].
