продольный профиль реки

[2mili]

Ребята,

подскажыте пожалуста в какой проге можна нарисовать продольный профиль реки, не очень хочется замарачиватся дедовским методом.
Может есть какой то автоматический или полуавтоматический метод?

Спасибо

[Александр Мурый]

Построить профиль по рельефу можно в любой приличной растровой ГИС, если есть цифровая модель рельефа, откуда снимаются высоты, и линии рек.
Из бесплатных/открытых, например, в GRASS, в SAGA. В SAGA в меню "Terrain Analysis - Profiles" есть много чего:


Из личного опыта скажу: лучше всего получить из ГИС профиль в виде таблицы типа "высота|расстояние", а затем построить в программе для создания графиков (я использую чаще gnuplot, реже R). Там же можно задавать нужный горизонтальный и вертикальный масштабы профиля.

[2mili]

спасибо большое а если есть ЦМР в ARCGIS, то можно ее открить в SAGAи там с ней работать?

[SS_Rebelious]

спасибо большое а если есть ЦМР в ARCGIS, то можно ее открить в SAGAи там с ней работать?

да

[2mili]

спасибо, буду пробовать

[2mili]

а можна поподробней что именно надо кроме ЦМР? у меня есть изолинии (в таблице есть висоты) есть реки. Что-то еще надо ото я пробовала но ничего не понела

[Александр Мурый]

а можна поподробней что именно надо кроме ЦМР? у меня есть изолинии (в таблице есть висоты) есть реки. Что-то еще надо ото я пробовала но ничего не понела

Строить профиль по изолиниям -- отдельная задача, не во всех ГИС есть функции снятия значений с векторных объектов пересечением их другими векторами. В ArcGIS, скорее всего, можно. В SAGA видел подобное, для GRASS есть модуль v.profile (в "дополнениях").
По-моему, проще так или иначе построить по изолиниям ЦМР и уже по ней делать профиль.

[2mili]

хорошо у меня есть ARCGIS и SAGA. Построить ЦМР по изолиниям не проблема а вот потом что????????? Как построить продольный профиль реки????????????

[Александр Мурый]

хорошо у меня есть ARCGIS и SAGA. Построить ЦМР по изолиниям не проблема а вот потом что????????? Как построить продольный профиль реки????????????

Импортируете в SAGA вашу ЦМР (лучше в геотиффе -- *.tif) -- в модулях там есть что-то типа File --> Import raster --> GDAL, а также либо просто открываете shape-файл с реками, либо импортируете его (что-то типа File --> Import vector --> OGR).
Далее в SAGA запускаете "Terrain Analysis --> Profiles --> Profiles from lines", в появившееся окошко модуля вписываете что надо (под рукой сейчас нет SAGA, наизусть не помню) --> наблюдаете результат или его отсутствие --> пишете сюда впечатления

[2mili]

спасибо
буду пробовать

[2mili]

впечатлений нету, либо нетак експортую в tiff либо не так ымпортую в SAGA.

имею в ТИФЕ ЦМР(только хочу уточнить сделала TIN в арке или ето надо експортовать в ТИФ просто изолинии ы реки?)
потомушто когда импортирую в SAGA то пишет что невозможно импортировать етот файл, неверний файл

[2mili]

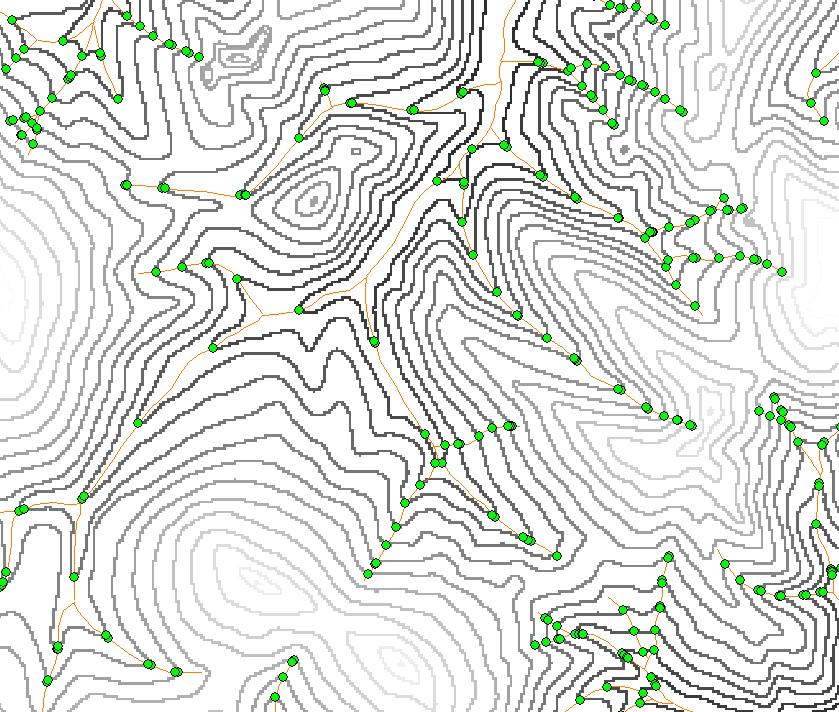

ребята, я что то сделала и у меня вот что получилось, а что дальше?????????????

[ggis]

хорошо у меня есть ARCGIS и SAGA. Построить ЦМР по изолиниям не проблема а вот потом что????????? Как построить продольный профиль реки????????????

Под ArcGis есть решения. Из входных данных нужна ЦМР в виде грида и линия профиля (шейп файл).
Посмотрите на http://arcscripts.esri.com/

[2mili]

что то я совсем запуталась, то в ARC GIS или SAGA можно построить продольный профиль реки?????

Спасибо за ссилку но я искала а результат 0.

[ggis]

http://arcscripts.esri.com/scripts.asp? ... it2=search
