Выделение формы склона

[bichek]

Доброй ночи! Требуется выделить формы склонов на выпуклые и вогнутые в автоматическом режиме (есесьно), умеем: экспозиция, крутизна, имеем: ЦМР SRTM, аргис и др.

[ubugunov]

Боюсь я тебе ничем помочь не смогу, но может ты мне сможешь?
Не подскажешь как сделать карту крутизны и экспозичии склонов. Есть SRTM, ArcGis. У меня никак не получается (((

[novia]

Боюсь я тебе ничем помочь не смогу, но может ты мне сможешь?
Не подскажешь как сделать карту крутизны и экспозичии склонов. Есть SRTM, ArcGis. У меня никак не получается (((

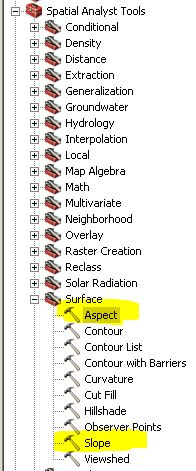

Расчет выполняется инструментами Spatial Analyst:

Экспозиция и Углы наклона


Если вы не обрабатывали дополнительно данные SRTM, то скорее всего ваш растр имеет линейные единицы измерения - десятичные градусы, а значения высот в ячейках указаны в метрах. Из-за этого у вас получаются "космические" значения углов наклона.

Соответственно, либо,
перепроецируете растр в необходимую проекцию, указав размер ячейки 90 метров, а потом запускаете инструмент Углы наклона (Slope) с z-множителя = 1.

Z-множитель для углов наклона


либо вариант 2:
использовать значение z-множителя для ваших широты-долготы. Приблизительные значения взяты из статьи для инструмента Отмывка рельефа, но т.к. отмывка строится с учетом углов наклона - принцип преобразования десятичных градусов в метры не меняется.

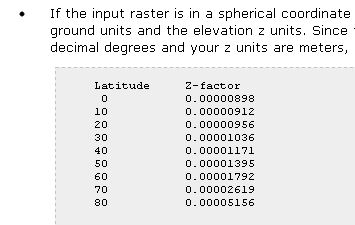

значения z-множителя для некоторых широт:

Значения z-множителя


[novia]

Доброй ночи! Требуется выделить формы склонов на выпуклые и вогнутые в автоматическом режиме (есесьно), умеем: экспозиция, крутизна, имеем: ЦМР SRTM, аргис и др.

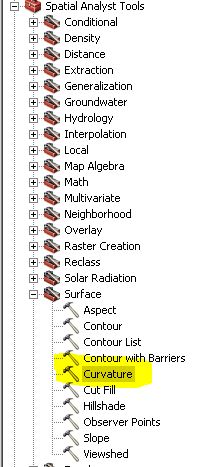

А для вас инструмент Кривизна склонов (Curvature), который умеет определять продольную (вниз по склону) выпуклость/вогнутость, а также поперечную (под 90 градусов к направлению градиента высоты).

Кривизна склонов


О том какие параметры у инструмента можно прочесть здесь.
О том, как инструмент работает (логика+ математика) - здесь.

[bichek]

О, novia! Пасиб, буду разбираться.

[kog9]

Люди помогите разобратся со значениями!
Значения изменяются в диапазоне от - 1,4 до 1,2

[Александр Мурый]

Вы уверены, что попали в правильную тему?
Значения чего именно? И как надо им изменяться?

[kog9]

После использования операции Curvature получался растр, где значения изменяются от - 1,4 до 1,2, Как от этих значений перейти к форме склона?

[Александр Мурый]

Перевёл из веб-хелпа:

Положительная кривизна указывает, что поверхность выпуклая в этой ячейке. Отрицательная кривизна указывает, что поверхность вогнутая. При значении "0" поверхность считается ровной (плоской).

Как для профильной, так и для и плановой кривизны: положительный профиль обозначает выпуклую поверхность, отрицательный -- вогнутую, равный нулю -- ровную.

Если хотите получить типы склонов, вам нужно переклассифицировать растр по типам "отрицательные значения" / "положительные значения".

[shahova]

"Соответственно, либо,
перепроецируете растр в необходимую проекцию, указав размер ячейки 90 метров, а потом запускаете инструмент Углы наклона (Slope) с z-множителя = 1."

Почему именно 90 метров размер ячейки?)

[Александр Мурый]

Почему именно 90 метров размер ячейки?)

Т.к. 90 м — разрешение, в котором доступны данные SRTM (за пределами территории США). Можно переинтерполировать в немного более детальное разрешение (до 60 м), но это надо делать аккуратно и без фанатизма.

[shahova]

Почему именно 90 метров размер ячейки?)

Т.к. 90 м — разрешение, в котором доступны данные SRTM (за пределами территории США). Можно переинтерполировать в немного более детальное разрешение (до 60 м), но это надо делать аккуратно и без фанатизма.

Спасибо большое, поняла)

[dime1]

О том, как инструмент работает (логика+ математика) - здесь.

Люди помогите разобратся со значениями!
Значения изменяются в диапазоне от - 1,4 до 1,2

А можно мне еще раз объяснить про Curvature, а то мануал для меня не сильно информативен?
Understanding curvature rasters

In the plan output, a positive value indicates the surface is upwardly convex at that cell. A negative plan indicates the surface is upwardly concave at that cell. A value of 0 indicates the surface is flat.

Понятно, что при плановой кривизне имеем + значения в зонах дивергенции(расхождения), а - в зонах конвергенции(схождения). Не совсем я могу понять, как можно интерпретировать диапазон значений растра кривизны относительно исходного диапазона высот? То есть, будут ли эти странные цифры "- 1,4 до 1,2" как-то соответствовать диапазону ЦМР? меня просто вводят в заблуждения единицы измерения кривизны - м/м^2.

[gamm]

Понятно, что при плановой кривизне имеем + значения в зонах дивергенции(расхождения), а - в зонах конвергенции(схождения). Не совсем я могу понять, как можно интерпретировать диапазон значений растра кривизны относительно исходного диапазона высот? То есть, будут ли эти странные цифры "- 1,4 до 1,2" как-то соответствовать диапазону ЦМР? меня просто вводят в заблуждения единицы измерения кривизны - м/м^2.

одной плановой кривизны (кривизны изолиний) для определения формы мало, нужна еще профильная. Что касается дивергенции, то лучше посчитать ее саму, для этого есть средства в SAGA, TAS (можно оценить из величины кумулятивного потока). Про определению формы склонов можно почитать П.Шарого (Peter A. Shary) (например, заказать его диссер), в сети его статьи есть, у него и програмулька есть (ГИС Эко), которая все это считает (обсуждалась на форуме).

кривизна есть (по определению) 1/радиус_вписанной_окружности, т.е. размерность 1/м. Поскольку числа маленькие, обычно умножают на 1е3 или что-то типа этого. Диапазон ЦМР на кривизну не влияет.
