Проблемы с SRTM- рельефом

[KAVKAZZAPOVED]

Приветствую! Делаю векторную карту заповедника. При наложении SRTM- тайлов с рельефом возникли следующие ошибки:
1. Присутствуют зазоры между тайлами, когда я величиваю карту, как исправить?

2. SRTM получилось скачать только двумя кусками, поэтому между ними присутствует шов, хотелось бы от него избавиться. Скомбинировать TIFF в TIFF Combine почему-то не получилось, в результате получил только одну половинку от картинки, хотя размер файла был как у комбинированного.

P.S. Я новичок в картостроении, поэтому прошу не кидаться теми самыми тряпками, а понять, простить и объяснить. Заранее благодарю.

[_taras_]

Ежели заповедник находится на 2-х снимках то надобно их соединить командой растр-- результат объединения и поставить галку взять таблицу цветов... и далее работать с получившимся растром.

[Ivor]

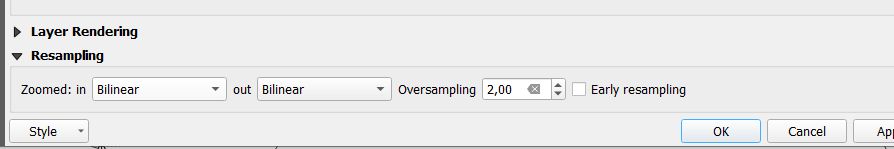

По первому - это не зазоры, это особенность QGis. У него, похоже, проблемы с точностью отрисовки объектов. Где-то криво округляет до пикселя. Безобразия станет поменьше, если включить в свойствах слоя вот это:


Вернее, поставить там что-то другое взамен Nearest Neighbour

[Ivor]

Да, во втором случае можно попробовать обойтись без склеивания - вручную задать обеим растрам одинаковую шкалу раскраски. До метра одинаковую, с ручным выставлением одинаковых минимальных-максимальных границ

[KAVKAZZAPOVED]

Да, во втором случае можно попробовать обойтись без склеивания - вручную задать обеим растрам одинаковую шкалу раскраски. До метра одинаковую, с ручным выставлением одинаковых минимальных-максимальных границ

По первому вопросу разобрался, спасибо!

Шкала раскраски вроде одинаковая, по готовым пресетам выставлял. Так что не совсем понимаю о чем Вы.

[Ivor]

Шкала раскраски вроде одинаковая, по готовым пресетам выставлял.

Даже если вы выставляете шкалу раскраски из готовых наборов, у вас лимиты данных в каждом растре разные. Условно, в одном случае шкала растягивается по высотам от 100 до 350 метров, во втором - от 120 до 350. Соответственно на границе двух растров будет цветовая ступенька. Чтоб её не было, нужно обеим растрам вручную задать одинаковые лимиты значений, в моём примере - от 100 до 350

[KAVKAZZAPOVED]

Чтоб её не было, нужно обеим растрам вручную задать одинаковые лимиты значений

Сделал, цвета вроде стали одинаковые, но разделяющая линия все еще присутствует и растры не "стыкуются" друг к другу.

[Ivor]

Так я и не обещал, что сработает. Просто как один из вариантов. У меня вполне неплохо так растры стыковались, правда масштаб был другой - на половину Северо-Востока, и в ArcGis. А чего это за линии такие - горизонтали сверху?

[gamm]

Если на картинке изолинии рельефа, вы что то не то скачали. Лучше скачайте исходные тайлы srtm, которые градус на градус или типа того, вывалите их в точки xyz, сделайте им нужную проекцию, и интерполируйте MBA в SAGA на нужную сетку. Все это можно сделать не выходя из qgis, насколько я понимаю.

[Ivor]

А у меня вообще возник вопрос: вы в каком масштабе работаете? Вот сейчас попробовал в QGis, похожий эффект с SRTM у меня возникает на масштабах в районе 1:10000 и крупнее

[gamm]

Та это же заповедник, там размер километры, на край десятки.

[Ivor]

Ну тут, конечно, вопрос, насколько подходит для задач автора SRTM. И да, оттенение рельефа (которое hillshade) на крупных масштабах тоже весьма паршиво выглядит. По крайней мере в реализации "на лету" QGis.

[konst555]

Есть такой простой вариант, если разрешения этого хватит и есть хороший интернет, то выбирай район и качай топографию+батиметрию

https://download.gebco.net/

Global grid of elevation values in meters on a 15 arc-second interval grid. Published in July 2021. This version of the grid includes land and ice surface elevation information - as provided for previous GEBCO grid releases. A version of the grid is also available with under-ice topography information for Greenland and Antarctica, 'GEBCO_2021_sub_ice_topo'.

Конечно, это лучше делать не картинкой, а гридом. Он тебе поможет в дальнейшем. Заодно можешь и готовую картинку взять

[konst555]

Еще есть неплохой глобальный векторный проект

http://www.naturalearthdata.com/downloads

Возможно он будет слишком мелкомасштабный, но для обзорных врезок в карту очень хорошо пригодится.

[KAVKAZZAPOVED]

если разрешения этого хватит

Нет, разрешения не хватит.
Проблему решил. Склеил 2 этих огромных тайла в один и полоса исчезла. Потом извлек из результата изолинии в векторе и получил желаемый результат.
Но теперь задаюсь другим вопросом.

Как из "дырок" в других полигонах (белые участки на карте) сделать отдельный полигон? Боюсь представить сколько времени займет отрисовка вручную.
