Добавить рамку в макет карты

[vveco]

Есть ли возможность в QGIS добавить рамку (штамп) по ЕСКД ГОСТ 2.301-68 в компоновщик карты для вывода на печать?


Сама рамка есть в dwg и cdr

[Petruxin]

А картинкой вставить не подойдет?

[ Сообщение с мобильного устройства ]

[Донецков]

Конечно это не так удобно как в автокаде, где это можно сделать как блок с атрибутами, ноэто ничем не отличается от того как это делают в Мапинфо или АркГисе, для начала можно импортировать из dxf, далее перевести в графику..., как вариант использовать растровую подложку, но качество все равно не то...

[ericsson]

А я бы, наверное, сделал это в каком-нибудь TeX (макросом), сконвертировал бы в SVG и вставил.

[Александр Мурый]

Через "Добавить изображение" в макет вставляется и векторный SVG, так что надо просто пересохранить из DWG или CDR в SVG.

[Донецков]

Интересно, в svg при сохранении в нем размеры изображения сохраняются? т.к. штамп по ГОСТу, то он должен быть именно определенного размера, или же придется его настраивать после вставки в макет?

[Александр Мурый]

Интересно, в svg при сохранении в нем размеры изображения сохраняются? т.к. штамп по ГОСТу, то он должен быть именно определенного размера, или же придется его настраивать после вставки в макет?

Изображение вставляется в элемент макета (рамку) определённого размера (сразу задать его, вроде бы, нельзя). Дальше надо подгонять под нужный размер.

Я бы вообще сделал не так. Макет экспортировал бы в картинку/SVG/PDF, дальше открыл в граф.редакторе и наложил штампы и т.д. При необходимости можно автоматизировать это дело (какой-то утилитой для работы с PDF типа pdftk или через тот же ImageMagick).

[vveco]

Через "Добавить изображение" в макет вставляется и векторный SVG, так что надо просто пересохранить из DWG или CDR в SVG.

Отличный вариант! Пересохранил из cdr в svg. Встала как родная

[dab]

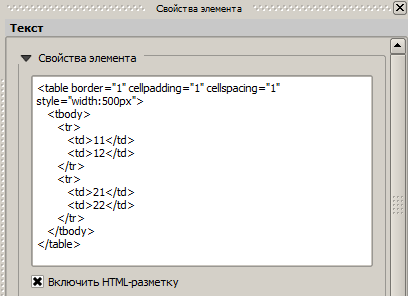

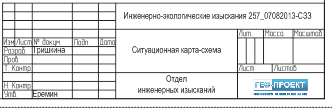

Как вариант, можно сверстать таблицу в каком либо HTML редакторе и вставить код в элемент "текст".

[gimran]

Спасибо! Не знал!
Не подскажите, а сейчас написание модулей на питоне для макетов корректно работает? В документации читал о проблемах именно с макетами. Думаю сделать генератор табличек html в макет для специфичных условных знаков.
PS css поддерживается?

[ Сообщение с мобильного устройства ]

[dab]

Не подскажите, а сейчас написание модулей на питоне для макетов корректно работает?
css поддерживается?

Однозначно не могу ответить.
Python модули - ответ скорее "да".
CSS - не знаю, не пробовал. В моём примере элемент style="width:500px" корректно обрабатывается.

[ericsson]

CSS - не знаю, не пробовал. В моём примере элемент style="width=500px" корректно обрабатывается.

А не должен, потому что "width:500px".
Если понимает inline css, то можно воспользоваться всякими штуками типа http://beaker.mailchimp.com/inline-css для удобства верстки. Проблема одна: если речь идет об оформлении по ГОСТ, то и шрифт нужен соответствующий. Веб-шрифты там, скорее всего, не пашут. Хотя фиг знает - надо пробовать.

[dab]

CSS - не знаю, не пробовал. В моём примере элемент style="width=500px" корректно обрабатывается.

А не должен, потому что "width:500px".

Сорри, ошибся в посте.
В картинке на примере именно "width:500px".

[Александр Фадеев]

Много лет прошло QGIS классно развивается. Динамические рамки - https://rutube.ru/video/ca3098425472597 ... c2addf3cd/
