пренос данных с навигатора в ArcMap

[mishelov]

Здравствуйте все. не знаю, в какую тематику втиснуть свое сообщение, поэтому пишу сюда. проблема с нанесением точек с навигатора (Garmin78s) на карту в ArcMap. заношу маршруты в MapSource, сохраняю в формате .gpx, но ArcMap не видит этот формат, хотя модуль Data Interoperability в ArcMap установлен (не знаю, может его надо как-то активизировать). иду другим путем, сохраняю марш. точки в формате .dxf, далее заношу в ArcMap на карту, но точки ложатся не на "свои места", а черти где далеко от карты. скорее проблема в том (по крайней мере одна из проблем), что в навигаторе и на карте координаты X и Y не совпадают. пытался поменять местами шир. и долг. в навигаторе, потом в MapSource, но ничего не вышло. Уважаемые гуру гис-технологий, дайте пожалуйста дельный совет, как выбраться из этих дебрей на свет божий, и, если можно, пошагово и как можно проще, потому что я полный чайник в этой программе и связался сней только по злому умыслу судьбы

[Дмитрий Барышников]

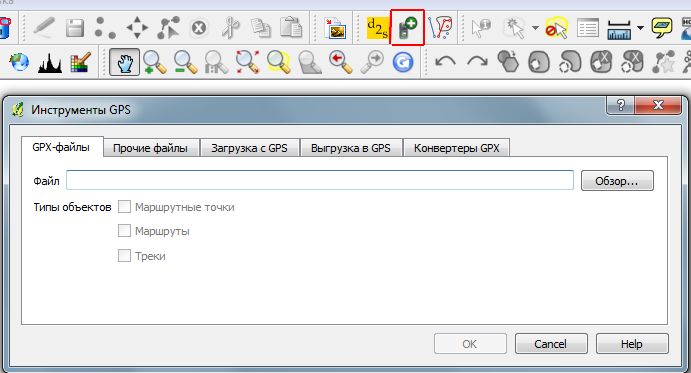

А попробуйте открыть gpx в QGIS и пересохранить в shp.
QGIS брать отсюда http://nextgis.ru/nextgis-qgis/

[mihanik]

Попробуйте Global Mapper он работает почти со всеми форматами...Gpx точно можно перевести в shp.

[ericsson]

А в АркМапе какая система координат?

[mishelov]

всем спасибо за содействие! попробую через QGIS , однако должен быть прямой путь передачи данных с навигатора в АркМап через MapSource. точки переносятся в формате .dxf, аркмапи их видет, но на слой карты не ложатся. проблема как мне кажется в том, что в навигаторе X - широта, Y - долгота, а в картах аркмап наоборот. как поменять значения X и Y?
система координат карт пулково 42, проекция Гаусс Крюгера. карты сложные с несколькими слоями.

[Pavel]

система координат карт пулково 42, проекция Гаусс Крюгера.

Собственно, вы сами ответили на свой вопрос.
Данные в навигаторе, если мне не измняет память, находятся в UTM/WGS84.

Собственно, у вас 2 пути: перепроецировать карты в UTM; перепроецировать данные с навигатора в Пулково-42.

[mishelov]

так пробовал. и так, и этак. если все было бы так просто, разве я бы тревожил уважаемую аудиторию. пробовал даже выгрузить данные с MapSource в эксель и так поменять координаты, но они черт его знают почему идут в связке одной колонкой. где-то я ошибся. не знаю, может в выборе профессии. или даже еще раньше, при рождении. попробую через Глобал маппер, и если не получится, уйду из жизни

[Александр Мурый]

так пробовал. и так, и этак. если все было бы так просто, разве я бы тревожил уважаемую аудиторию. пробовал даже выгрузить данные с MapSource в эксель и так поменять координаты, но они черт его знают почему идут в связке одной колонкой. где-то я ошибся. не знаю, может в выборе профессии. или даже еще раньше, при рождении. попробую через Глобал маппер, и если не получится, уйду из жизни

Ну зачем же так переживать из-за каких-то координат..
Выложите, если возможно, образец ваших точек в исходном виде или в GPX.

[ericsson]

Согласно http://www.topografix.com/GPX/1/1/ данные X,Y в GPX всегда WGS84 Lat/Lon (градусы с десятичными долями), высота - метры.
Так что задача состоит в том, чтобы:
1) сконвертировать из GPX в SHP (или иной формат, понимаемый ArcMap).
2) перепроецировать из WGS84/Geographic в Пулково-1942/Гаусс-Крюгер.

Это можно сделать тучей разных способов.

[Pavel]

Как вариант, чтобы не играть в игру "угадай мелодиюпроекцию", можно посмотреть в самом навигаторе, в какой системе он сохраняет все данные. И уже плясать исходя из этих данных.

И, да... Образец действительно бы не помешал.

[ericsson]

Как вариант, чтобы не играть в игру "угадай мелодиюпроекцию", можно посмотреть в самом навигаторе, в какой системе он сохраняет все данные.

И какой навигатор позволяет посмотреть свойства, включая систему координат, файлов треков или точек? Это я к тому, что данное предложение ведет в тупик.

[Pavel]

Первое, что нагуглил. 32-я страница руководства. Если коротко, то:

Спойлер

Откройте главное меню и выберите пункт
Настройка > Формат координат.
1. Формат коорд. — установка формата
координат, в котором отображаются
данные о текущем местоположении.
2. Датум карты — выбор системы
координат, используемой для построения
карты.
3. Сфероид карты — система координат,
которая используется устройством.
По умолчанию используется система
координат WGS 84.

Завтра сделаю картинку прибора. Благо такой же есть:)

[ericsson]

Чудесно, что такое пользовательские системы координат - я в курсе.
А какое отношение отображение координат точки в пользовательской системе координат на экране прибора имеет к способу хранения координат в файлах треков и точек?

[Pavel]

Я не вдавался в подробности в данной процедуре, но имел место столкнутся с интересным багом (или фичей, тут как посмотреть). Одна область лежит в двух зонах (например, в 35 и 36 UTM). Карты находятся тоже в двух зонах. Все правильно и красиво. В приборе была выставлена UTM35N/WGS84. При выгрузки треков на комп, те данные, которые были записаны в 35-й зоне легли на карту. А те, что находились в 36-й улетели неведомо куда.
Соответсвенно, был сделан вывод, что данные в приборе сохраняются в той проекции, которая в нем и указана.
Как вариант, это может быть особенность прибора...

У ТС похожая ситуация: несоответствие координатных систем карты и данных с прибора (но это мы и так уже поняли). Осталось только выяснить, откуда "растут ноги" и что-куда переводить:)

[mishelov]

формат координат установил десятичные градусы hddd.ddddd, датум карты WGS84,сфероид WGS84. если Вы знакомы с этим навигатором, может сможете объяснить, почему при подключении его к MapSource он не видет ни маршрутных точек, ни маршрутов, а качает только треки? если при выгрузке данных устанавливаю галочки только на марш.точках и маршрутах, начинает ругаться почем зря. нету, говорит, на данном устройстве марш. и марш.точек.
если кратко, суть работы - выезд на природные очаги опасных инфекций и нанесение на карту гис границы поселений носителей и переносчиков этих инфекций. эпидобследования начинаются в апреле, а до этого срока надо освоить эту технологию, вот и бегаем пока с навигатором по территории станции. высылаю маршруты в gpx формате
карты расположены в одной зоне 7.
