Разнос карт после экспорта -импорта ARHGIS-> QGIS

[SBoris]

Здравствуйте!
Я немного знаком с QGIS и мне надо сделать карту с, например, 2 слоями (векторными). Есть shp-файлы из Аркгиса (это компоненты одной карты, то-есть слои были наложении друг на друга и карта имела приемлемый вид). Но после конвертации (импорта) в QGIS появилась проблема: карты отображены далеко одна от другой (не накладываются). Как я понял (через свойства слоев), системы координат разные. Как совместить два слоя? Мануал читал, - там нету такого. Форум пересматривал. Или подскажите где об этом почитать. Спасибо.

[bolotoved]

Проверьте, стоит ли галочка "Включить преобразование на лету" в Установки-->Свойства проекта

[Александр Мурый]

Есть shp-файлы из Аркгиса ... Но после конвертации (импорта) в QGIS появилась проблема

1. Зачем конвертировать или импортировать, если шейпы QGIS просто открывает?
2. Не поверю, что в пособии по QGIS нет про работу с СК/проекциями
3. Смотрите в сторону нижнего правого угла:


[SBoris]

Проверьте, стоит ли галочка "Включить преобразование на лету" в Установки-->Свойства проекта

Да галочку ставил и стоит сейчас.

[Александр Мурый]

Тогда покажите свойства шейп-файлов (СК/проекция) и назовите СК/проекцию проекта в QGIS.

[SBoris]

Есть shp-файлы из Аркгиса ... Но после конвертации (импорта) в QGIS появилась проблема

1. Зачем конвертировать или импортировать, если шейпы QGIS просто открывает?
2. Не поверю, что в пособии по QGIS нет про работу с СК/проекциями
Что значит СК/проекции? (Простите за простоту - я химик-эколог, а не ГИСовщик хотя очень хочу научиться).

3. Смотрите в сторону нижнего правого угла:

Вложение qgis_coords.png больше недоступно

Посмотрел, я это окно (разных систем координат -видел), мне не важна привязка к - мне достаточно XY проекции для анализа.

Да открывает, вместо наложения карт -они разнесены на приличное расстояние.

Вот пример свойств двух слоев

Storage type of this layer: ESRI Shapefile
Source for this layer: C:/Documents and Settings//Slask_v1/msk.shp
Geometry type of the features in this layer: Polygon
The number of features in this layer: 74
Editing capabilities of this layer: Add Features, Delete Features, Change Attribute Values, Add Attributes, Create Spatial Index, Fast Access to Features at ID, Change Geometries
Extents:
In layer spatial reference system units : xMin,yMin 436237.52,193491.37 : xMax,yMax 559156.05,345861.70
Layer Spatial Reference System:
+proj=tmerc +lat_0=0 +lon_0=19 +k=0.9993 +x_0=500000 +y_0=-5300000 +ellps=WGS84 +units=m +no_defs

General:
Storage type of this layer: ESRI Shapefile
Source for this layer: C:/Documents and Settings//Slask_v1/gmsk.shp
Geometry type of the features in this layer: Polygon
The number of features in this layer: 234
Editing capabilities of this layer: Add Features, Delete Features, Change Attribute Values, Add Attributes, Create Spatial Index, Fast Access to Features at ID, Change Geometries
Extents:
In layer spatial reference system units : xMin,yMin 4895003.42,2960078.80 : xMax,yMax 5026516.74,3147902.98
Layer Spatial Reference System:
+proj=utm +zone=7 +datum=NAD27 +units=m +no_defs

[Александр Мурый]

-- Создал в QGIS две СК, показанные выше:

Код: Выделить всё

+proj=tmerc +lat_0=0 +lon_0=19 +k=0.9993 +x_0=500000 +y_0=-5300000 +ellps=WGS84 +units=m +no_defs

Код: Выделить всё

+proj=utm +zone=7 +datum=NAD27 +units=m +no_defs

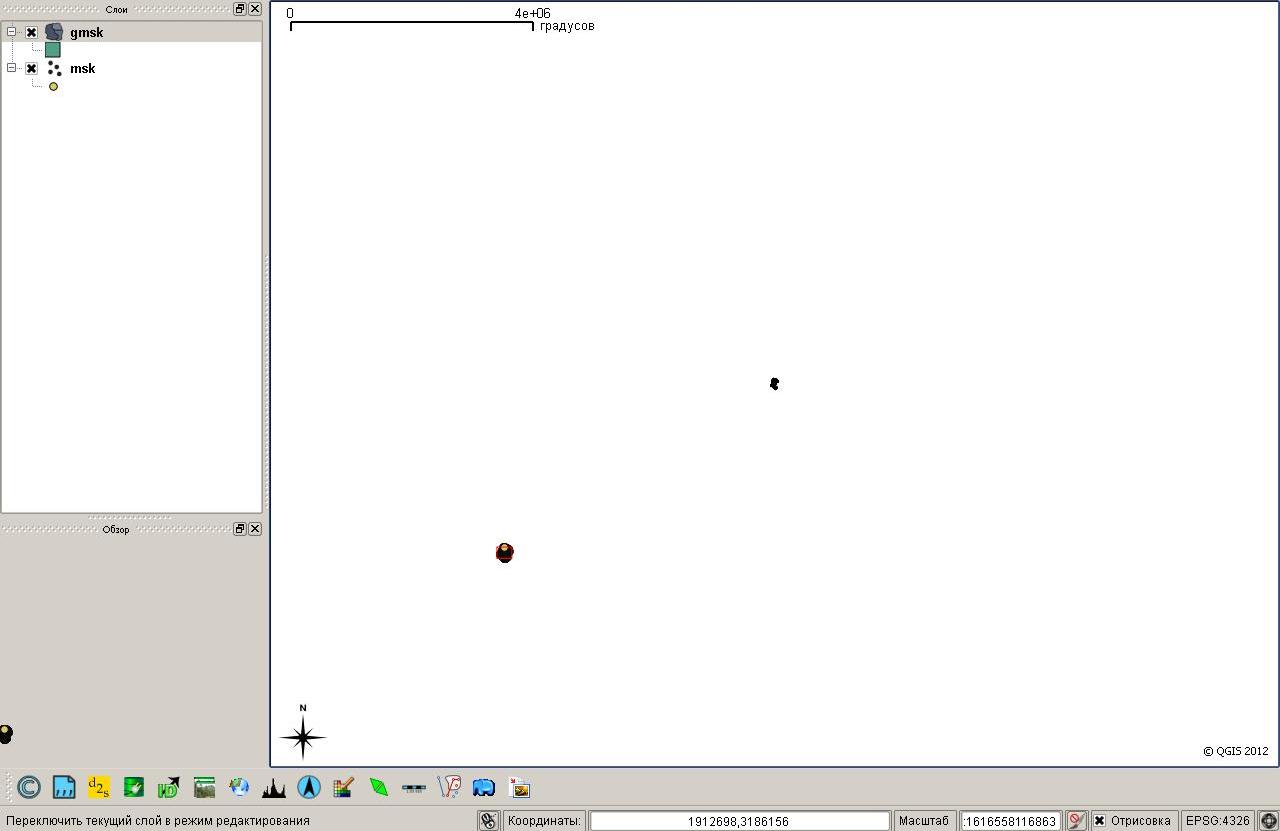

-- В каждой из СК создал точки по углам минимума/максимума слоя
-- Выставил WGS84 Lat/Long как СК проекта, врубил перепроецирование "на лету", и ест-но, точки улетают. Просто не сходятся на глобусе.

Вывод: чего-то здесь напутано с СК/проекциями..

[SBoris]

Но это была одна карта. Как это привести к общему знаменателю. Мне, нужны плоские карты без глобальной привязки для локального анализа. Мне не важно какая система координат.

[Александр Мурый]

Но это была одна карта. Как это привести к общему знаменателю. Мне, нужны плоские карты без глобальной привязки для локального анализа. Мне не важно какая система координат.

Вам не важна, но важна для ГИС. Какого рода "локальный анализ"?

Если данные должны хорошо накладываться, то привяжите их друг к другу (о привязке векторов пожалуйте на форум ArcGIS). Или пробуйте "перетащить" один к другому с помощью модуля QGIS "Affine".

[rhot]

Конечно, напутано...

Смотрите сами, у первого слоя
+proj=tmerc +lat_0=0 +lon_0=19 +k=0.9993 +x_0=500000 +y_0=-5300000 +ellps=WGS84 +units=m +no_defs
в описании системы координат нулевой меридиан 19 градусов, но какой долготы?? если это суша, то это либо Исландия, либо Европа, Африка.

Смотрим у второго
+proj=utm +zone=7 +datum=NAD27 +units=m +no_defs
Седьмая зона в проекции UTM находится где-то на границе Аляски и Канады! 141 градус западной долготы (+/- 6°)

Вывод: у первого векторного слоя система координат задана некорректно. Только сам SBoris может определить какую часть земного шара его данные описывают. Нам тут гадать бесполезно.

[Александр Мурый]

Если верить EPSG, то для первого слоя:

Код: Выделить всё

# ETRS89 / Poland CS92
<2180> +proj=tmerc +lat_0=0 +lon_0=19 +k=0.9993 +x_0=500000 +y_0=-5300000 +ellps=GRS80 +units=m +no_defs

Все совпадает, кроме эллипсоида (исходно там WGS84).

[rhot]

# ETRS89 / Poland CS92

ага, значит, всё-таки Европа...

[SBoris]

Да. Европа.
Пробовал "Affine".
Спасибо за помощь и ценные практические советы. Получилось. Но, используя «афину» будет небольшая(?? ) погрешность наложения да и ещё две карты оказались немного скручены (повернуты). Оставляю затею переброски файлов проекта в QGIS в связи с напутанными исходными шейп файлами. Спасибо всем.

[SBoris]

Ещё раз спасибо всем откликнувшимся. Проблема была в Кугисе. Он устанавливался на виндовс
без OSGEO4W. Снес поставил заработало. Правда должна быть последовательность загрузки шейпов
в Кугис, или мне показалось. Картинка получается такая же как и в ArcGis. Но , если
использовать GRASS из QGIS 1.7.4, я это делал так (дотошно не помню, но концепт такой)
(шейпы у же в Кугисе,перепроецирование на лету - активно):
1. Создаю новый набор (GIS_DB) -> Создаю новый район (Place) -> Проэкцию оставляю
неопределённой (так как не знаю какая точно, подозреваю WSG84 EPSG:4326 - справа внизу в
Кугисе).
НО, в контекстном меню QGIS для каждого слоя читаю следующее
metal - ETRS89/Poland CS92
rails WSG 84 EPSG 4326
roads - .... user defined
border - ETRS89/ETRS-LAEA EPSG 3035
не могу понять: так и должно быть или должна была быть одна КС и проекция?
Далее. -> Регион - по умолчанию у меня выдало С 51.399 Ю 49.0842 З 16.6602 В 21.3638 ->
Новый набор "profile". Набор создан и готов к работе.
Откываю инструменты GRASS
v.in.ogr -o dsn=C:/Sl/rail.shp output=G_rails snap=-1 min_area=0.0001
и так все слои из QGIS.
Далее из панели инструментов QGISS-GRASS добавляю векторный слой
выбираю набор..слой G_border
возникло окно выбора системы координат QGIS
и подсвечен WGS 84. Моя логика такова: если при импорте шейпов у меня индикатор показывал
WSG84 EPSG:4326, то все шейпы должны были конвертироватся или поправте меня если я чего-то
непонимаю. По-идее ситема должна быть WSG84 EPSG:4326, но у меня в активном окне карты QGIS
градусы. А я где-то читал на вашем форуме, что WSG84 - это метры. ????
Соглашаюсь на предложеный вариант WSG84. Ессно - G_border улетел с 1 градуса на 100 000.
Методом перебора для этого слоя подошла ETRS89/ETRS-LAEA EPSG 3035.
Дальше слой G_меtals... Если я правильно понял, то каждому слою надо сопоставить ту СК и
проекцию, которую он имел исходно в шейпе?
Что делал криво - сам уже допер пока писал. Всё равно выккладываю может кому-то еще пригодится.


Попытка преобразования вектора в растр для G_roads озадачила сообщением:
Исходный файл G_roads@profile находится за границами текущего региона.

Но отображенные слои из GRASS при отображении совпали. Что не так?


PS. 2ве недели парился. Цэль - растровые рассчёты в GRASS. r.regression...
Знаю, есть более простой способ сразу в GRASS - пока что мне так проще - более интуитивно.

[rhot]

По-идее ситема должна быть WSG84 EPSG:4326, но у меня в активном окне карты QGIS
градусы. А я где-то читал на вашем форуме, что WSG84 - это метры. ????

WGS84 - это не система координат, а набор параметров, по которым рассчитываются координаты.
WSG84 EPSG:432: эта система координат и есть в градусах.

Но отображенные слои из GRASS при отображении совпали. Что не так?

укажите регион явно - используйте модуль g.region, в параметрах к модулю задайте вектор, необходимый для преобразования.
