Как создать тень у векторного объекта в ArcGIS 10

[maikl]

Здравствуйте!
Делаю карту в Аркгисе 10 и столкнулся с такой проблемой: есть векторный слой границы округа, хочу сделать у него нечто подобное тени и ни как не могу понять, как это сделать.

[novia]

Если нужно сделать вот так:

Границы с тенью

Tint bands.JPG (25.25 КБ) 12705 просмотров

в презентации с конференции пользователей Esri 2007 года можно подсмотреть как. (английский язык, начало метода на странице 74)
http://downloads2.esri.com/MappingCente ... ulMaps.pdf


если нужно сделать вот так:


есть не лучший ("одноразовый") вариант как это сделать, если кто-то знает другой более удобный вариант, то напишите.

- создаем слой полигональных объектов с одним объектом - границей
-1- настраиваем оформление полигона границы округа: цвет заливки - черный/серый, цвет контура - нет
- щелкаем правой кнопкой на слое в таблице содержания и выбираем команду Конвертировать объекты в графику (Convert Features to Graphics)
-2- выбираем опцию Отображать преобразованную графику и объекты (Draw the converted graphics and the features)
- выбираем графику "тень"
-3- смещаем графику немного вниз и вправо
- выбираем по одному все остальные слои и преобразовываем их в графику (также сохраняя отображение объектов).
-4- карта региона будет теперь иметь одну большую тень


источник метода: http://forums.esri.com/Thread.asp?c=93&f=989&t=68335

[maikl]

Спасибо большое, все почти получилось так как хотел. Но возник такой вопрос: не могу убрать графику на задний план, меняя порядок (передвигаю на задний план) ни чего не происходит, скажите пожалуйста как это исправить? Заранее извиняюсь за глупый вопрос))

[novia]

После шага 3 есть еще одно действие. Преобразовать все слои по очереди в графику. Должно получиться. Нижний скриншот делал вчера.

[Сообщение с мобильного устройства]

[maikl]

Спасибо большое! Теперь все понятно!

[Andrey Zhukov]

Есть способ помоднее. Подсмотреть его можно в шаблонах Esri для карт городов.
Создаем еще один слой с объектами и оформляем его так, как хотелось бы видеть тень.
Но вместо Convert Features to Graphics нужна опция Convert Symbology to Representation. В полученном новом слое (исходный можно убирать) открываем в свойствах Symbology, там появился новый пункт в Show - Representation

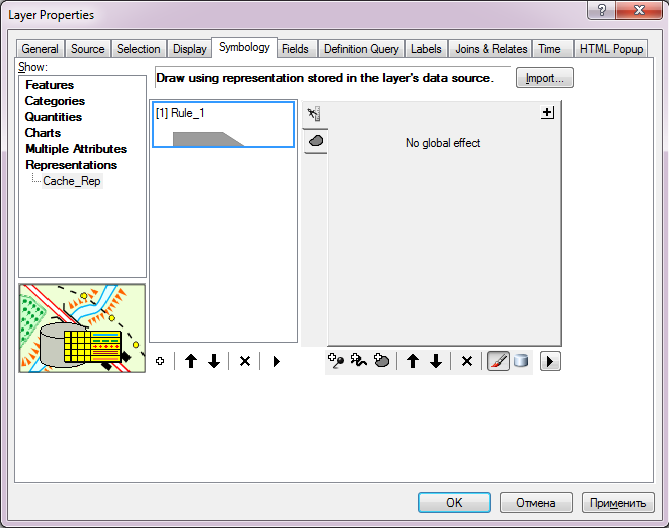

В правом "окошке" нужно перейти во вкладку Global effects (иконка с измерителем), в ней нажать на add global effect ("плюсик").

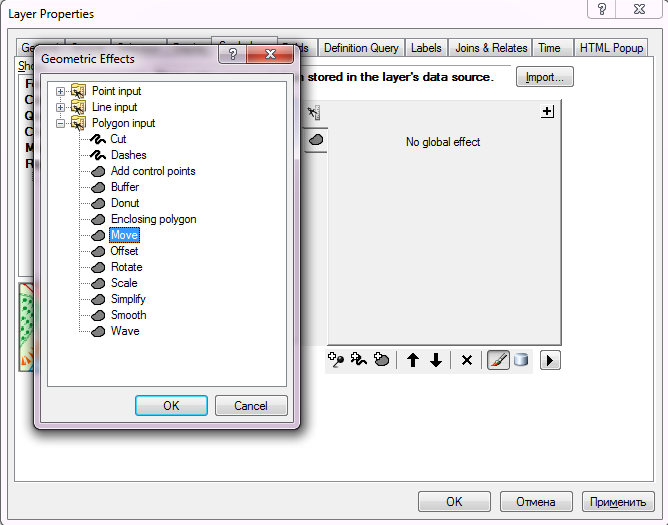

В окошке выбираем Move, жмем ОК.

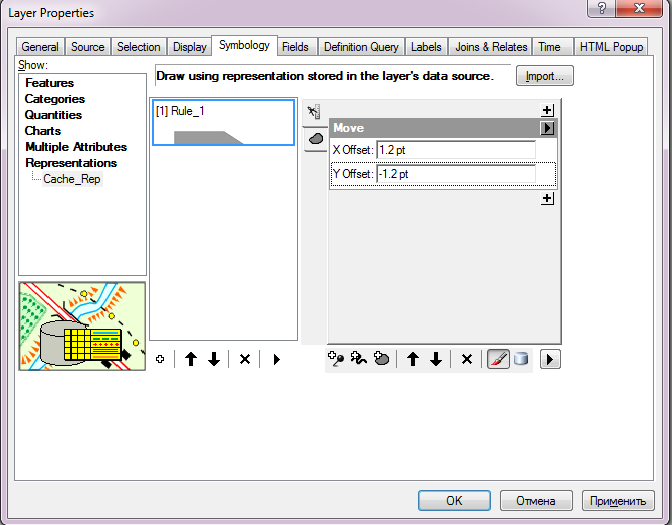

Дальше настраиваем по вкусу.

Преимущество этого метода в том, что "тени" теперь хранятся в базе геоданных, и можно их использовать в любом новом проекте. Еще одна полезность - при создании MSD графика недопустима, "представления" же со скрипом, но годятся.

[novia]

Представления спасут мир. Отличный метод!

[Сообщение с мобильного устройства]

[maikl]

Почему может быть недоступна опция Convert Symbology to Representation?

[Andrey Zhukov]

Недоступны "представления" в лицензии ArcView. У вас, видимо, она и есть. Тогда только графика, увы.

[novia]

Да, представления - одна из фишек версии arcinfo

[Сообщение с мобильного устройства]

[maikl]

А где можно все узнать об этих лицензиях? Я просто не совсем понимаю о чем вы.

[Andrey Zhukov]

novia, не совсем

License:Creating, modifying, or deleting representations requires an ArcEditor license or higher. Representations can be viewed and drawn with an ArcView license.

maikl, в ArcGIS Administrator смотреть нужно.

[maikl]

Лицензия действительно arcview. Попробовал сделать "представления" на ломаном Аркгисе 9.3, с лицензией arcinfo выдает ошибку "рабочая область текущего класса объектов не подлежит представлению", что это значит? И где можно подробно прочитать про характеристики всех лицензий?

[Andrey Zhukov]

maikl, это значит, что ты работаешь с шейпами А "представления" только для классов объектов в базе геоданных работают.

[novia]

novia, не совсем

оу... даже так... мне казалось это крутой прием оформления для роли главного картографа (arcinfo). Бывает...
при наличии той самой лицензии не часто вспоминаешь, что, блин, какой-нибудь нужный инструмент есть только в ней.
