определение угла поворота для элемента условного знака

[kasandra]

Добрый день!

Стоит такая задача. Есть дома ( как полигональные объекты). УЗ для дома с этажностью до 4 эт. это некоторый закрашенный полигон с точками внутри него.

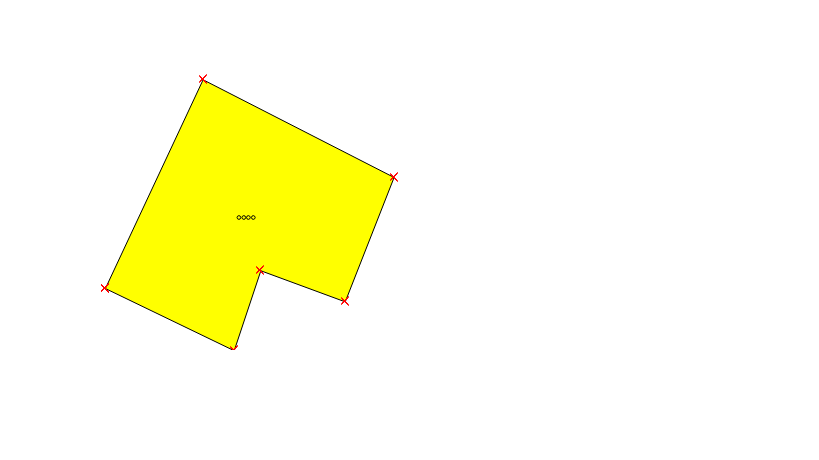

При создании такого УЗ в QGIS, точки конечно же не ориентируються по большой стороне полигона (дома) и выходит вот такой не красивый УЗ как на рис.1.

рис.1


В QGIS можно для элемента условного знака ( в данному случае точек внутри полигона ) задавать поле из которого будет браться угол поворота для нее. Но значение в это поле, на сколько я поняла, можно вводить только "вручную", то есть отдельно поворачивать точки внутри полигона при создании объекта нельзя.


Сами данные хранятся в PostgreSQL выводятся в QGIS. Возможно можно сделать функцию, которая при создании нового дома рассчитывала бы угол поворота для точки внутри него.

Угол можно в postgis рассчитать только ведь между линией-линией либо точкой-точкой. Поэтому пока месть не вижу логического решения этой задачи.

Подскажите свое виденье, а возможно и решение , если кто-то с подобным вопросом сталкивался.

Благодарю)

[trir]

создать отдельный слой с точками - его можно реализовать как View в БД

[Denis Rykov]

Стиль слоя можете приложить?

[kasandra]

создать отдельный слой с точками - его можно реализовать как View в БД

Создавать лишнее объекты в БД не желательно, особенно если эти точки не есть обеты, а фактически просто часть уз.

[trir]

Создание необходимых представлений является одним из ключевых аспектов хорошего дизайна базы данных SQL.

http://postgresql.ru.net/manual/tutorial-views.html

[kasandra]

Стиль слоя можете приложить?

вот

style_bud.rar

(4.21 КБ) 220 скачиваний

[kasandra]

Создание необходимых представлений является одним из ключевых аспектов хорошего дизайна базы данных SQL.

http://postgresql.ru.net/manual/tutorial-views.html

спасибо, я понимаю, что объекты виртуальны

[kasandra]

Создание необходимых представлений является одним из ключевых аспектов хорошего дизайна базы данных SQL.

http://postgresql.ru.net/manual/tutorial-views.html

спасибо, я понимаю, что объекты виртуальны

хочу альтернативу)

[AlexSek]

хочу альтернативу)

Альтернатива триггер в БД на поле geometry в нем и напишите вычисление поля angle.
П.С. названия полей просто для примера

[Denis Rykov]

Задачу можно решить и средствами самого QGIS, не трогая хранилище, сейчас посмотрю. Я правильно понял, что маркеры нужно сделать параллельными самой длинной стороне?

[Denis Rykov]

Самый просто вариант - написать свою функцию, определяющую угол поворота самой длинной стороны полигона и использовать её при расчёте угла поворота маркеров. В QGIS это делается следующим образом: открываете окно редактирования выражений и переходите во вкладку "Function Editor", нажимаете "New file" и задаёте произвольное имя файла. В панель справа помещаете следующий код с необходимой функцией и нажимаете "Load":

Код: Выделить всё

"""

Define new functions using @qgsfunction. feature and parent must always be the

last args. Use args=-1 to pass a list of values as arguments

"""



import math



from qgis.core import *

from qgis.gui import *





@qgsfunction(args='auto', group='Custom')

def bearing(value1, feature, parent):

    """ Calculate bearing for max length polygon's side. """



    fgeom = feature.geometry()

    geom = fgeom.geometry()



    ring = geom.exteriorRing()

    sides = ((node, ring.pointN(node).distance(ring.pointN(node+1)))

             for node in range(ring.numPoints()-1))

    side = max(sides, key=lambda side: side[1])



    pt1 = ring.pointN(side[0])

    pt2 = ring.pointN(side[0]+1)



    dx = pt2.x() - pt1.x()

    dy = pt2.y() - pt1.y()



    return math.degrees(math.atan2(dx, dy))

После этого идёте и для каждого Simple Marker-а в поле Rotation выбираете Edit и указываете выражение:

Код: Выделить всё

bearing(  $currentfeature ) + 90

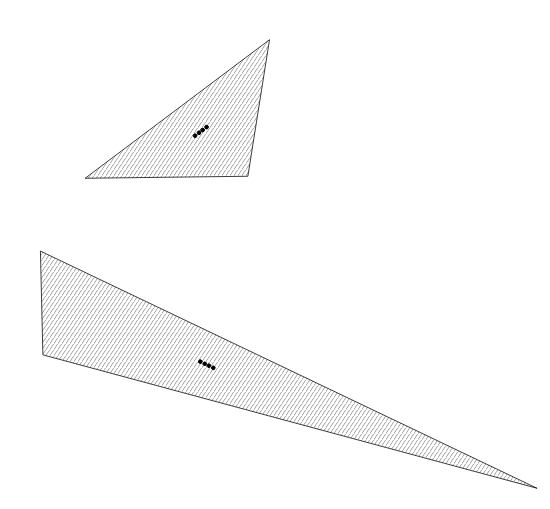

После чего ваши маркеры будут выровнены вдоль самой длинной стороны полигона. Плагин написан на коленке и толком не тестировался, если потребуется - можете его самостоятельно допилить. Если хотите, чтобы ваши функции работали и на других машинах, то нужно перенести файл(ы) с этими функциями (в Linux расположены в ~/.qgis2/python/expressions). Для работы данной конкретной функции нужен QGIS не ниже 2.10, я проверял на самой последней ночной сборке. Вот что получилось:

[kasandra]

Denis Rykov, спасибо!)

Подскажите, Что я делаю не так?

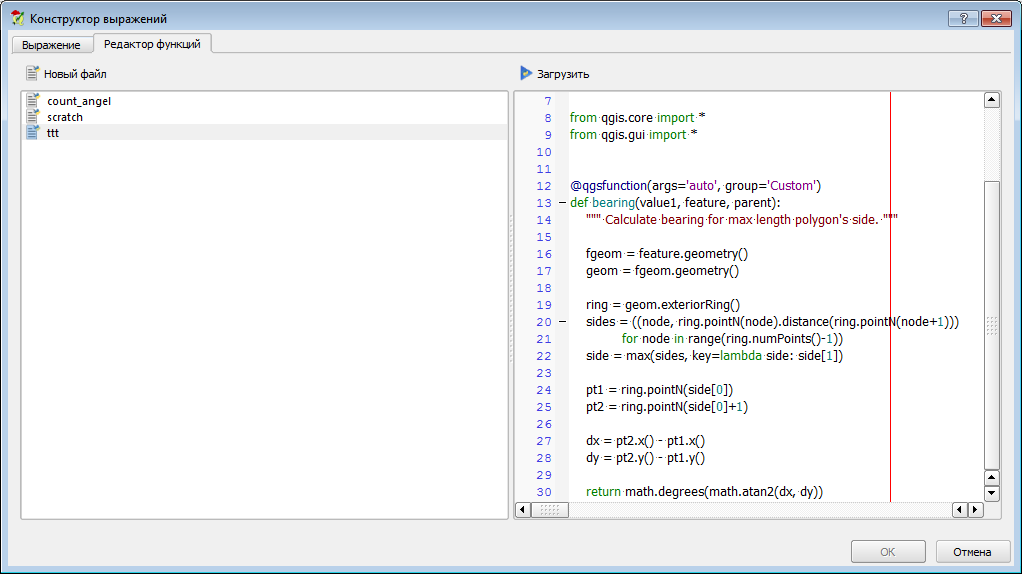

1. Версия QGIS 2.14 и 2.18. Захожу Свойства слоя-Стили - для нужного условного знака захожу в редактирование маркера (т.е. точки)-для угла поворота открываю окно Конструктор выражений - Редактор функция - выбираю новый файл и добавляю предложенную функцию.

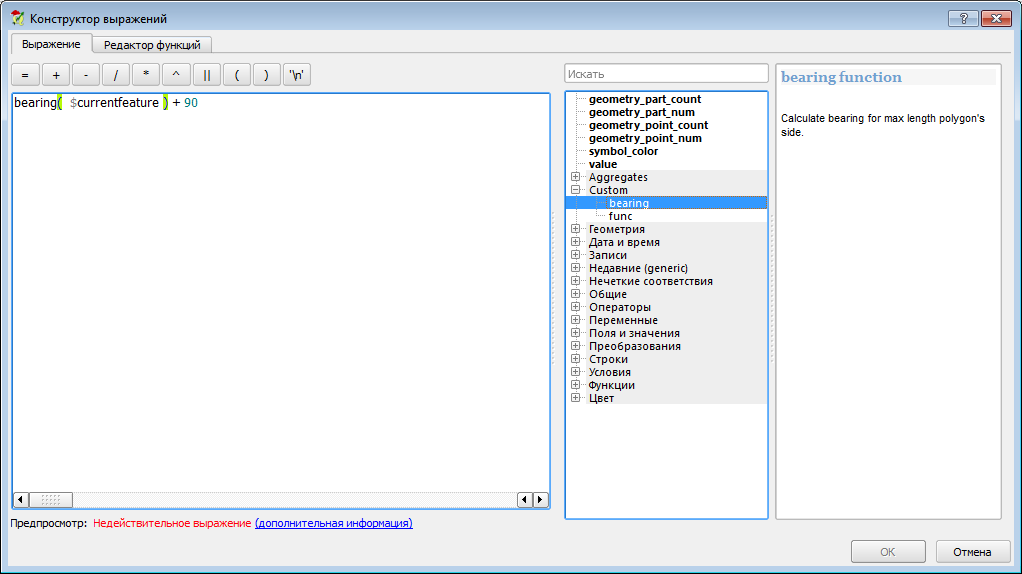

2. Во вкладке Выражение этого же диалогового окна вызываю эту функцию (скрин2) и мне выдает ошибку.


[kasandra]

хочу альтернативу)

Альтернатива триггер в БД на поле geometry в нем и напишите вычисление поля angle.
П.С. названия полей просто для примера

Спасибо) Я понимаю, что решаться вопрос может на уровне БД. Как я говорила ранее, не смогла выстроить логическую цепочку решения этой задачи с помощью функций postgis.
Если Вы можете мне в этом помочь - буду благодарна!

[Denis Rykov]

Нажмите на "дополнительная информация", там должно быть сообщение об ошибке, из него будет ясно, что пошло не так.

[kasandra]

Выдает вот такую ошибку, что нужно подправить во функции?
Ошибка разбора:
Ошибка выполнения:
'QgsPointV2' object has no attribute 'distance'
