pdf в shp

[ilya.pavlov]

Добрый день, подскажите как можно решить мою задачу
Есть специфический софт ПК-ЭРА который рассчитывает рассеивание вещества, на выходе он дает pdf файл
Полученный pdf я чищу в corel draw от ненужных данных и сохраняю в dxf файл
Потом в ArcMap достаю из dxf файла полигоны

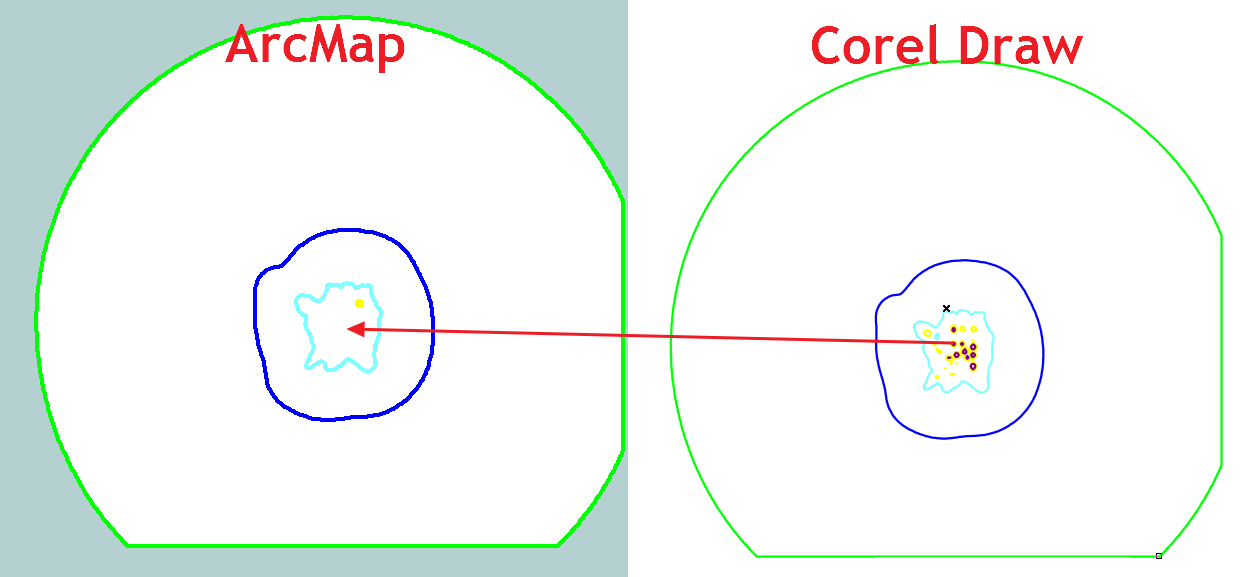

И вот тут странность на скриншоте видно что некоторые полигоны не перенеслись, подскажите в чем может быть проблема?

Спойлер

Image 4.png (40.64 КБ) 10807 просмотров

[trir]

потому что сплайны
проще самому всё расчитать

[ilya.pavlov]

самому такое не рассчитать, это же целая методика ОНД 86 с кучей переменных

[trir]

1. Есть "Графический блок ЭРА-ГИС"
2.

самому такое не рассчитать, это же целая методика ОНД 86 с кучей переменных

python вам в помощь
3. PDF не вариант, удивительно, что там есть, что то кроме сплайнов

[Александр Мурый]

Похоже, это проблемы сохранения DXF в Кореле. А вам принципиальна именно такая последовательность форматов и софта? Можно было бы попробовать сделать как-нибудь по-другому.

[ilya.pavlov]

нет, мне важен сам факт переноса полигонов из pdf в шэйп

[ Сообщение с мобильного устройства ]

[Александр Мурый]

По опыту, достаточно корректно конвертирует из PDF в DXF (а также другую векторную графику) программа pstoedit.

[ilya.pavlov]

Командой pstoedit -f dxf: 301.pdf 301.dxf получаю точно такой же результат как и при сохранении корелом

[ilya.pavlov]

Половина файлов нормально конвертируется, вторая половина пропускает некоторые полигоны, хотя сделаны все в одно время

[gamm]

такие чудо-программы обычно выдают еще и цифру, иногда во временные файлы, иногда во что-то типа dbf. Если это вы считали, поищите, может есть что. Другой вариант - вывести картинку в какой-нибудь растр (типа bmp), и оцифровать автоматом в EasyTrace. Потом подвинуть координаты по общим контурам.

[ilya.pavlov]

gamm, а не подскажите порядок действий в Easy Trace чтобы распознать полигоны?

[gamm]

gamm, а не подскажите порядок действий в Easy Trace чтобы распознать полигоны?

у создателей программы них есть бесплатная полнофункциональная версия с прекрасным видеокурсом, как что делать.

[trir]

однако сплайны легко можно превратить в полилинии

[ilya.pavlov]

мне нужны именно полигоны, а все программы для конвертации которые я пробовал режут атрибуты (цвет линий) у полученных полигонов, щас пробую разобраться с оцифровкой через EasyTrace, но я так понял он вообще полигоны создавать не умеет, только линии?

[ Сообщение с мобильного устройства ]

[Александр Мурый]

Вы полученный DXF пробовали открывать чем-нибудь кроме ArcMap? Потому как он содержит все полигоны, ничего не потеряно. Значит, проблема на стороне ArcMap.
Я попробовал пересохранить PDF в Inkscape и открыть потом в QGIS - всё нормально.
