Нарисовать полилинию на поверхности

[galav]

Доброго вечера, уважаемые эксперты и любители ГИС. Столкнулся с проблемой, решение которой не могу найти самостоятельно. Надеюсь на помощь местного сообщества.

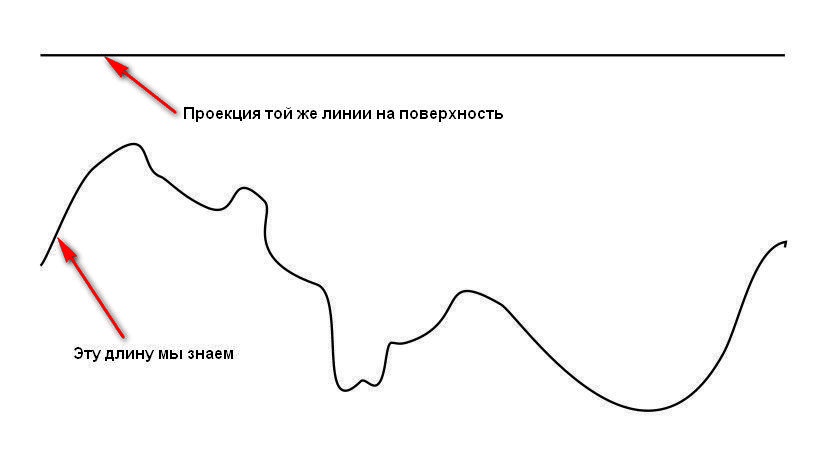

Проблема в следующем – необходимо нарисовать полилинии (их достаточно много) по TIN либо растру. Из исходных данных – координаты начала линии (X, Y, Z), азимут и длина отрезка (по поверхности). Проекция линии на плоскость всегда будет отличаться от реальной, измеренной длины.
Стандартными средствами (ставим точку, CTRL+G, вводим азимут и длину) получаем лишь проекцию на поверхность. Обратная же задача не решается ни в АркСцене, ни в АркМапе. Проецированную длину я не знаю, знаю лишь реальную (по поверхности).
Подскажите пожалуйста, направьте к решению.
Заранее большое спасибо!

[Донецков]

Есть такой объект как 3D полилиния, строится по точкам с 2 координатами, если они известны конечно..., существует возможность "положить" простую полилинию на 3D поверхность и вычислить полученные длины полилиний с учетом поверхности ...

[giser]

Человеку, как я понял, нужно решить обратную задачу. После этого

... "положить" простую полилинию на 3D поверхность и вычислить полученные длины полилиний с учетом поверхности ...

ему нужно сократить длину полученной 3D-полилинии до известного ему значения. А как это сделать? "Сократить линию" работает, судя по всему, только в 2D. Получить 3D-длину можно через "Add surface information" в 10.1. В 10.2 вроде можно через "Добавить атрибуты геометрии".. Сомневаюсь, что ArcGIS умеет сокращать 3D-длину.

[jerry-maori]

В ArcGIS принципиально?
Предложил бы взять любой язык (R, Matlab, etc.) и начать рисовать линию от точки старта по поверхности, контролируя длину её проекции. Как только достигли нужного значения - начинаем рисовать следующую.
Результаты в виде пучка координат утащить в ArcGIS

[giser]

В ArcGIS принципиально?
... контролируя длину её проекции...

А как контролировать, если ее длина неизвестна? Ее нужно вычислить с помощью известной длины на местности.

[galav]

Человеку, как я понял, нужно решить обратную задачу.

giser, вы абсолютно правильно поняли задачу. Действительно - есть исходная, отправная точка, азимут хода и реальная (измеренная в поле) длина интервала (мерили рулеткой по почве ). Проецированную длину я не знаю. Ее и предположить сложно - уж больно расчлененный рельеф.
Думаю что без привлечения какой нибудь ГГИС не обойтись, Арк видимо бессилен в данной ситуации.
Всем огромное спасибо за советы!

[galav]

В ArcGIS принципиально? ...

jerry-maori, ну раз в Арке решение такого рода задач не реализовано, то использование данного инструмента не принципиально. Теперь уже из спортивного интереса хочу добить ее. Любыми доступными способами С программированием знаком поверхностно, по этой причине надежда только на готовые инструменты.

[Александр Мурый]

Можно попробовать так (в Арке не пробовал, но в GRASS работает):
— по имеющимся азимуту и длине строим линию (в проекции);
— если линия прямая и имеет только 2 вершины (начальную и конечную), то программно добавляем вершины через определённый промежуток;
— разбиваем линию на набор линий (действие типа "explode");
— подымаем эту "составную" линию по рельефу (действие типа "drape");
— проверяем длину получившейся линии — она должна получиться больше, чем в проекции;
— объединяем "составную" поднятую по рельефу линию в единую (если нужно для следующего инструмента);
— используем инструмент типа v.segment в GRASS, который строит сегменты с заданной длиной по имеющимся линиям; указываем исходно известную нам длину.

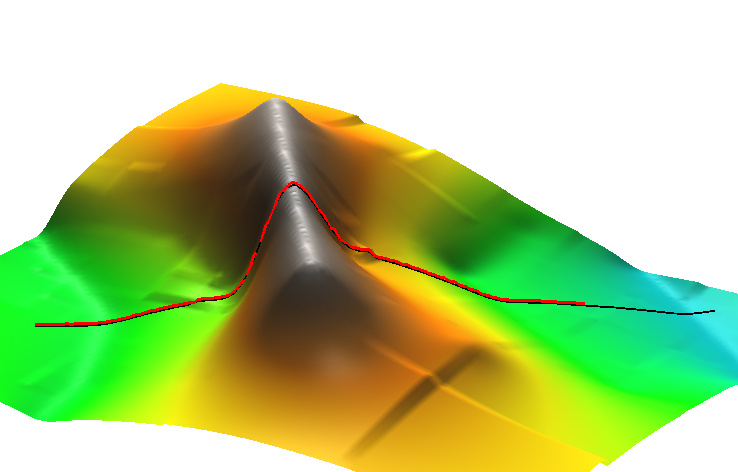

Пример в GRASS (красная — 3D-линия, чёрная — положенная на рельеф 2D-линия, у обеих одинаковая фактическая длина):

Снимок экрана_2016-02-24_15-02-04.png (138.18 КБ) 6650 просмотров

[galav]

Можно попробовать так ...

Большое спасибо, попробую реализовать вашу мысль на практике
