координатная привязка снимков ASTER

[ivkotik]

Имеются снимки ASTER в архиве .hdf. У них отсутствует географическая привязка, хотя в архиве hdf я видел файл с координатами. Подскажите, пожалуйста, способы, а лутше пути решения координатной привязки снимков. И можно ли выполнить привязку для всего архива или надо будет привязывать каждый снимок отдельно?Спасибо.

[Александр Мурый]

Посмотрите в сторону HEG.

[nadiopt]

вообще есть у них привязка, если прямо hdf открывать в любой проге какая это умеет. вы чем открываете?

[ivkotik]

Я открывал программой ERMaper выравнивал снимки гистограммой и переводил в TIFF.Еще просматривал программой HDFview где и видел файл с координатами.

[Saimon]

Добрый день,

ER Mapper какая версия?
ER Mapper прекрасно открывает файлы HDF и считывает информацию о координатах.

С уважением,

[ivkotik]

ER Mapper версии 7.1. Я загружаю архив hdf, выбираю нужный мне канал, произвожу коррекции и экспортирую в формате geotiff. Может надо произвести дополнительную операцию указав файл с координатами?Подскажите.

[Saimon]

К сожалению, у меня нет под рукой версии 7.1, могу приветси действия только на примере версии 11.
Для начала давайте уточним еще уровень данных ASTER: 1А или 1B?
В случае 1B все достаточно просто: Открываете через file-open...-выбираете либо все поддерживаемые данные либо Aster/Modis/Landsat7/EODIS/Spot vegetation (.l1g, .l1r, .met, .hdf) и открываете их в новом окне-правая кнопка мыши-file-save as...- выбираете интересующий Вас формат и сохраняете в нем.
В случае работы с данными уровня 1A я напишу позднее...

С уважением,

[ivkotik]

У меня снимки ASTER уровня L1A.

[Saimon]

По поводу ER Mapper 7.1 и ASTER L1A на сайте www.erdas.com я нашел следующую инструкцию:
ASTER L1A data are generally delivered in HDF format and an associated metadata file
with *.hdf.met extension or in any other meta data format.

You need to first import the HDF file into ERS file (excluding the 3N band) by using
ER Mapper's HDF wizard. An ASTER HDF satellite imagery file comes in three groups of
bands, VNIR, SWIR and TIR, of 15m, 30m, and 90m cell sizes respectively. You will
need to import each group separately and later you can merge them together by using
the ASTER Wizard in ER Mapper.

The input bands you want to import are 1-3 for VNIR, 5-10 for SWIR and 11-15 for
TIR.
When the import is finished:

11) Go to the ER mapper main menu > Process > Geocoding Wizard

12) Select input file you just made and select Polynomial, go to step 2 of the
wizard

13) Choose linear and go to step 3

14) Choose projection and coordinate type info > go to step 4
Now open your ASTER MET file in wordpad.
In the Met file search for "GRing". It will show you the four corners Lat / Long
information. This should look like as shown below:

GROUP = GRingPoint
CLASS = "1"
OBJECT = GRingPointLatitude
CLASS = "1"
Value = (22.8268, 22.7424, 22.1854, 22.2695)
TYPE = "DOUBLE"
NUM_VAL = 4
END_OBJECT = GRingPointLatitude
OBJECT = GRingPointLongitude
CLASS = "1"
Value = (88.1100, 88.7057, 88.5745, 87.9811)
TYPE = "DOUBLE"
NUM_VAL = 4
END_OBJECT = GRingPointLongitude

OBJECT = GRingPointSequenceNo
CLASS = "1"
Value = (1, 2, 3, 4)
TYPE = "INTEGER"
NUM_VAL = 4

Add Ground control points (GCP's) from the met file in the Geocoding wizard.

С уважением,

[ivkotik]

Спасибо Saimon за помощь, однако это не исправило ситуацию. Я выполнил операции согласно предложенной вами инструкции. Но я дошел только до 14 пункта 14) Choose projection and coordinate type info > go to step 4
Now open your ASTER MET file in wordpad. Я не понимаю откуда взять MET file и добавить Ground control points и какую выбрать проекцию и тип координат. Я также пробовал в ERDAS через Импорт/Экспорт тоже не получается дать привязку.

[Saimon]

Доброе утро,

какая версия ERDAS? При импорте данных в ERDAS необходимо выбрать ASTER EOS HDF Format.
Обычно в поставке данных ASTER присутствует файл метаданных с расширением .met
Вы данные ASTER скачивали с gis-lab?

С уважением,

[ivkotik]

Доброе утро!
Версия ERDAS 9.1. Да при импорте я выбирал ASTER EOS HDF Format. Астеровские снимки скачаны с gis-lab http://gis-lab.info/projects/aster/about.html. Там просто один hdf-архив и файла с метаданными я не видел.

[Saimon]

Доброе утро!
Да при импорте я выбирал ASTER EOS HDF Format. Астеровские снимки скачаны с gis-lab http://gis-lab.info/projects/aster/about.html. Там просто один hdf-архив и файла с метаданными я не видел.

При импорте происходит работа с группами каналов, там доступна как геометрическая, так и радиометрическая коррекция.
Вся необходимая информация считывается из файла.

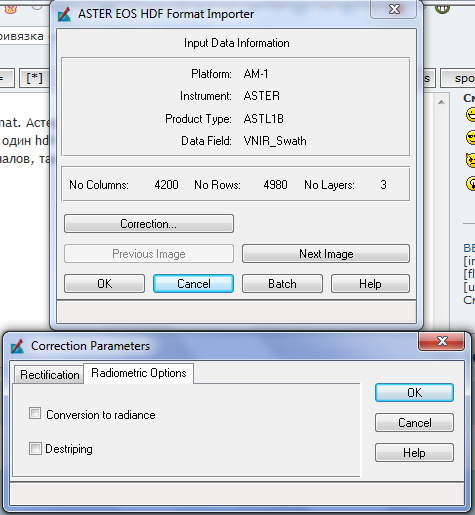

Импорт данных в формате ASTER EOS HDF


Также возможно прямое чтение

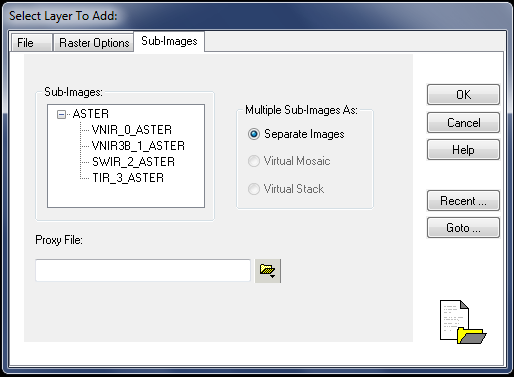

Выбор каналов для загрузки при прямом чтении

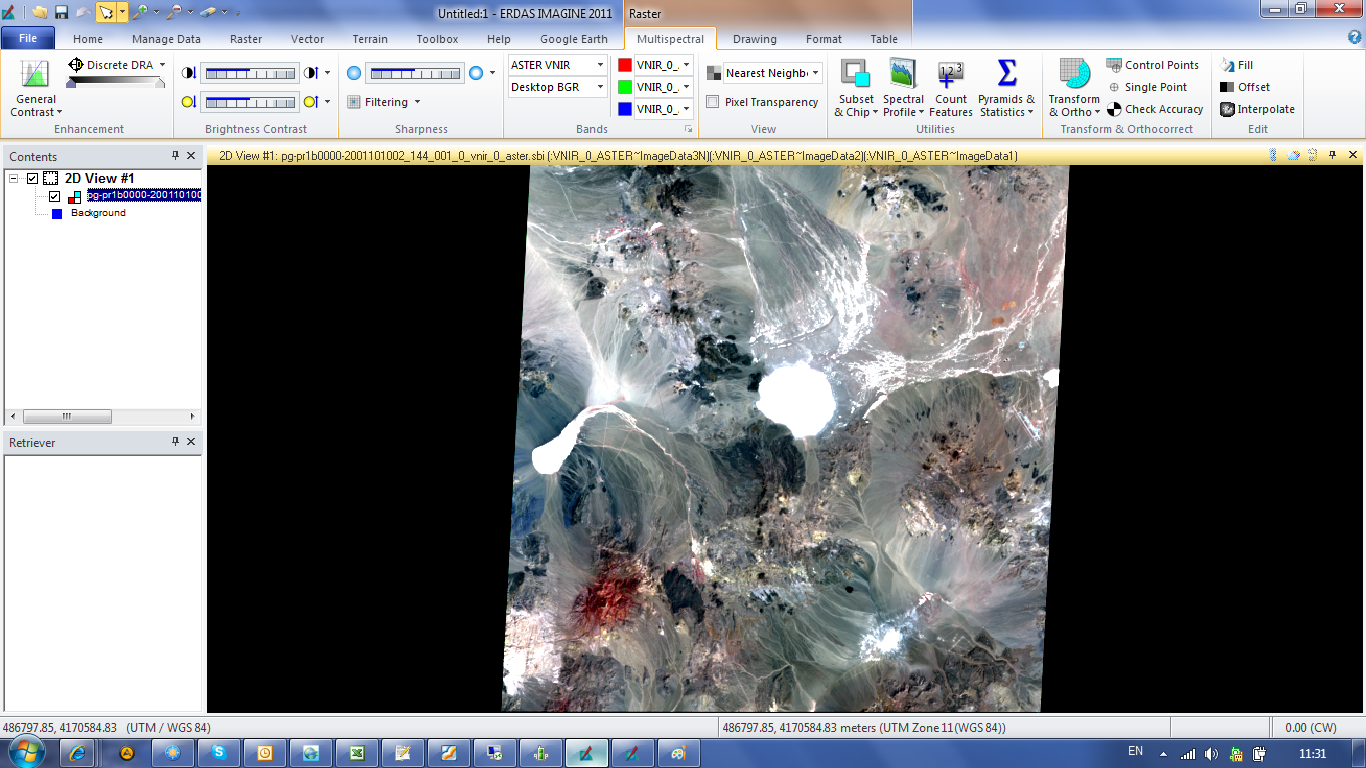

Открытый снимок в ERDAS IMAGINE


[ivkotik]

Спасибо Saimon за помощь. Получилось. Однако теперь другая проблема. Снимкb довольно темные, явно необходимо усиление контраста. Я только умею контрастировать снимки в ERMapper применяя гистограмму Но почему-то после использования гистограммы и сохранении изображения в tiff слетает привязка снимка. Вы не могли бы подсказать способы быстрого улутшения снимка в ERDAS.

[Saimon]

Добрый день,

скажите имя файла который открываете, я скачаю и проверю у себя.

С уважением,
