Сетка

[TatianaL]

Добрый день!
Форумчане! Помогите, разобраться, пожалуйста.
Как в арквью 3.1 сделать следующее: имеется карта масштаба 1:10000, надо построить такую сетку, чтобы в 1 дм кв. лежало 20 точек?

[ggis]

"чтобы в 1 дм кв. лежало 20 точек?"-не совсем понятно

[TatianaL]

"чтобы в 1 дм кв. лежало 20 точек?"-не совсем понятно

хотя бы что бы сетку 10 на 10 см, потому как я понимаю регулярную так не построить

[ggis]

модуль ArcView "Graticules and Measured Grids"-не подходит для построения сетки?

[TatianaL]

[quote="ggis"]модуль ArcView "Graticules and Measured Grids"-не подходит для построения сетки?[/quote
у меня есть массив точек (галсы) и мне нужно проредить их так, чтобы точки с глубинами были распределены равномерно друг от друга.

[ggis]

так все-таки вам нужна сетка или прореженные точки?
"точки с глубинами были распределены равномерно друг от друга"-по регулярной сетке?, т.е. в узлах сетки должны быть точки?

[Mavka]

Так может создать регулярный грид с нужным размером пикселя (20*20 м) и потом преобразовать в точечный слой?

[ggis]

тяжело понять задачу

[TatianaL]

у меня есть много точек (глубин), надо, чтобы точки были распределены на равном удалении друг от друга. а как преобразовать в точечный слой грид? у меня есть еще аркгис, может быть там можно?

[ericsson]

Перевод на человеческий язык, видимо, такой:
Нужна регулярная сеть точек отсчетов глубин с заданной плотностью (числом на единицу площади, какой - не совсем ясно, видимо, 20 точек на 10х10 см на плане).
А есть нерегулярный массив промеров глубин вдоль неких линий (галсов).

Если так, то нужно
1) построить модель рельефа дна (интерполировать имеющиеся точки);
2) по получившейся модели построить уже регулярную сеть точек (с заданной плотностю) с промерами, взятыми из интерполированной модели.

В контексте этой задачи число "20" точек на единицу площади выглядит не очень красиво, потому что не является квадратом числа с конечным числом знаков после запятой.

[TatianaL]

именно так!!! Сейчас попробую так сделать!
сделала интерполяцию, получила поверхность, возник вопорс по 2-ому пункту "2) по получившейся модели построить уже регулярную сеть точек (с заданной плотностю) с промерами, взятыми из интерполированной модели." нужно surface конвертировать в грид? так?

[Mavka]

С ArcGIS никогда не приходилось работать. Но если устроит SAGA GIS, то грид в точки делают так:

1. Модули - "Import/Export Grid" (или GDAL/OGR) и открываете ваш файл с гридом.
2. Модули - "Shapes-Grid" - "Grid Values To Points"
3. Выбираете в Grid system свой грид (он будет единственный)
4. В строке ">> Grid" по кнопке "..." открываете окно, щелкаете два раза по своему гриду
5. В строке "<< Points" должно стоять [create] (т.е. создать новый слой)
6. Нажимаете Okey и сколько то времени ждете пока отработает
7. Переходите на закладку Data (слева внизу)
8. Щелкаете правой кнопкой по слою "Points from Grid(s)" и выбираете "Save Shapes As..."
9. Все

[Mavka]

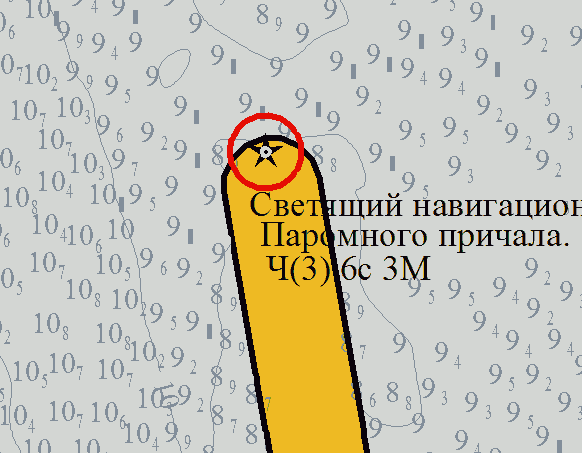

Типа так? (Кстати, что то у меня они нифига не регулярно.)


[TatianaL]

да, нужно именно точки глубин отобразить на карте, то что серым цветом обозначено

[TatianaL]

только, чтобы регулярно)) как это сделать??
