Vertical mapper

[sputnik]

Подскажите ! с чего начать, что бы преступить к работе в Vertical mapper?
любая информация пригодится !!!

[Andrew]

наверное с постановки себе задачи! а если озвучите ее нам, то мы сможем посоветовать уже более конкретно!

[Донецков]

Для начала освойте модуль 3D из стандартной поставки русской версии MapInfo, если Вам что-то будет в нем не доставать по растровому моделированию влезайте в Vertical mapper...

[sputnik]

да мне бы вот горизонтали в нем научится строить, более от меня на работе вроде не требуется !
Поэтому вопрос!-какой первоматериал нужен для обработки (какой тип файла, и как этот тип файла получить)

[Andrew]

В поставке с VM идет две книги (правда на английском), там довольно неплохо все расписано. Исходными данными для Вашего случая может служить матрица рельефа в формате *.grd. Насколько я помню, на ее основе можно построить горизонтали. Вопрос: в Вашем случае, что планируется использовать в качестве исходных материалов и в каком формате?

[sputnik]

ну это почти ответ вопросом на вопрос )
я как раз и не знаю, что именно использовать как материал и какого типа файла (вернее теперь знаю),
а вот к примеру точки с GPS или теодолита я могу слить в МапИнфо/вертикал маппер и построить горизонтали,ПРЕДВОРИТЕЛЬНО УКАЗАВ РЕЛЬЕФНЫЕ ТОЧКИ ! и как мне придти к адекватному типу файла для VM

[Andrew]

в VM можно по точкам, в которых указана высота, создать файл поверхности, используя несколько алгоритмов.
Потом уже использовать эту поверхность для построения горизонталей. Если необходимо, могу расписать алгоритм.

[sputnik]

буду очень благодарен ,напишите пожалуйста

[Andrew]

Построение матрицы рельефа по точкам, в которых есть значения высот:
1. Открываем в MI таблицу с точками высот
2. Меню Vertical Mapper\Create Grid\Interpolation..\
3. Выбираем метод интерполяции. Пусть будет: Triangulation with smoothing\Next
4. Выбираем поле, в котором есть значение высоты и указываем, в чем она измеряется (метры)\Next
5. Далее можно оставить значение по умолчанию, можно поэкспериментировать
6. После сохранения получаем матрицу - grd.

Создаем горизонтали:
1. В Grid Manager выбираем кнопку Contour
2. Выбираем наш grd
3. Выбираем построение Polyline
4. Оставляем галочку "Create contour"
5. Нажимаем кнопку "Interval" и указываем минимально и максимальное значение (напр. 0-100) и значение шага для построения горизонталей (напр. Value=10)
6. Указываем место сохранения и имя, жмем Оk
7. Получаем горизонтали!

[sputnik]

значит так! я все попробовал ,и получается все до момента,когда выскакивает окно Select table and Column, тут требуется что то непонятное ,а именно файл формата tri. +неуказываются X и Y хотя в талице указывается пункт высоты

[Andrew]

в каком пункте выскакивает это окно?

[sputnik]

Меню Vertical Mapper\Create Grid\Interpolation..\
Выбираем метод интерполяции. Пусть будет: Triangulation with smoothing\Next
-прям вот сдезь и не получается

[Andrew]

В этом окне не надо ничего открывать! В окне "Select table to grid" - выбираем ОТКРЫТУЮ таблицу, в которой есть колонка с высотами (числовая!), а в окне "Select column" - выбираем саму колонку, в которой есть высоты.

[sputnik]

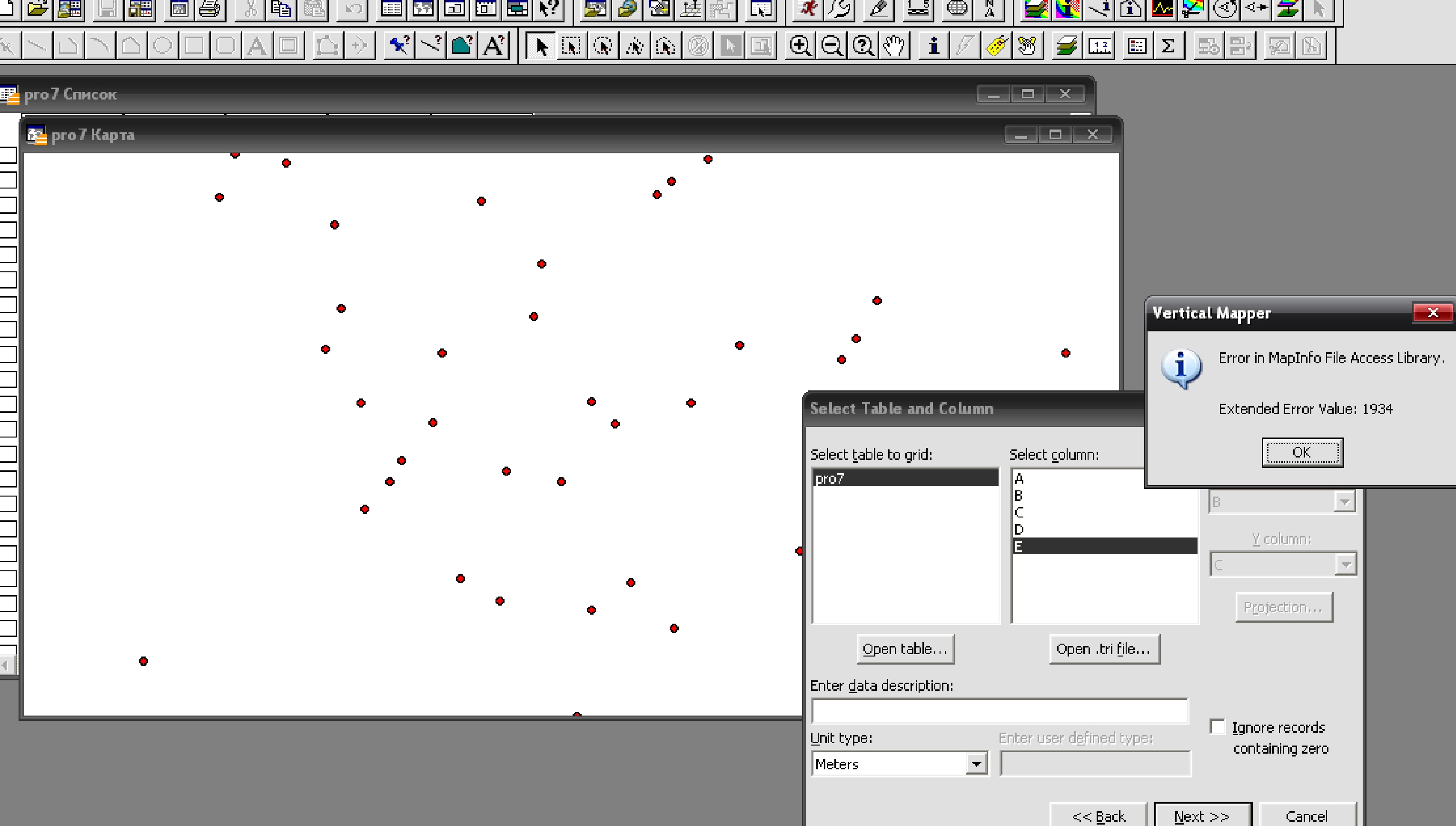

получается вот так как на картинке , конечно может я неправильный тип данных задаю в колонке,однако МАПИНФО определяет таблицу -вещественной

[Boris]

какой размер для грида указываете?
