triangulation в LPS Erdas'e

[tmogi_gis]

Уважаемые коллеги!

При уравнивании триангуляции в LPS получаются слишком большие систематические ошибки Vy, при имеют систематический характер и примерно одинаковы для всех точек на всех снимках блока. Причем, знак поправки чередуется от снимка к снимку. Как от них избавиться? Подстакажите пожалуйста, в каких единицах эти поправки.

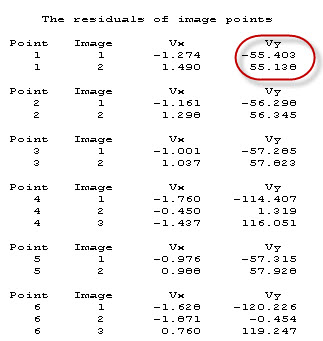

вот эти поправки

ошибки в лпс.jpg (24.24 КБ) 13375 просмотров

заранее огромное спасибо за помощь!!!!!!!

[Saimon]

Давай-те попробуем разобраться, но для начала ответьте на несколько простых вопросов:
1. Какая версия ERDAS-а используется
2. Какие данные вы используете (аэрофото, космические снимки)?

[tmogi_gis]

1. erdas imaging 9.2
2. обычные аэроснимки, сделанные цифровой камерой.

[syroezhka]

Такое у нас бывало по трем причинам:
1) одна точка улетела, и ошибка размазывается по всем остальным. Проверить можно поочередным выключением точек и пересчетом ошибок.
2) мало точек. Это относится и к связующим (tie) и к опорным. Выход - добрать точек
3) неправильно модель задана
Если не поможет, попробуйте пересобрать блок с нуля. У Эрдаса бывают "тяжелые дни"
Сразу оговорюсь, это имело быть с космическими снимками.

[tmogi_gis]

что значит "неправильно модель задана"?

[syroezhka]

Когда вы создаете блок, то при этом указываете модель. Есть модели предустановленные, которые требуют к себе файлов метаданных, для построения модели.
Либо вы можете вручную задавать параметры (фокусное расстояние, высота, параметры ориетинрования).
Вы могли ошибиться при указании названия модели либо при указании ее параметров. Либо ошибка, может быть в файле метаданных.

[Saimon]

Какая модель камеры?
Проект был создан для Frame camera или Digital camera?
Кроме того Вы читали TourGuide из состава ERDAS?

[tmogi_gis]

модель камеры не знаю. только то, что цифровая. параметры камеры узнала из параметров снимков в delta digitals'e.
проект был создан для Digital Camera.
что такое TourGuide?

[tmogi_gis]

Когда вы создаете блок, то при этом указываете модель. Есть модели предустановленные, которые требуют к себе файлов метаданных, для построения модели.
Либо вы можете вручную задавать параметры (фокусное расстояние, высота, параметры ориетинрования).
Вы могли ошибиться при указании названия модели либо при указании ее параметров. Либо ошибка, может быть в файле метаданных.

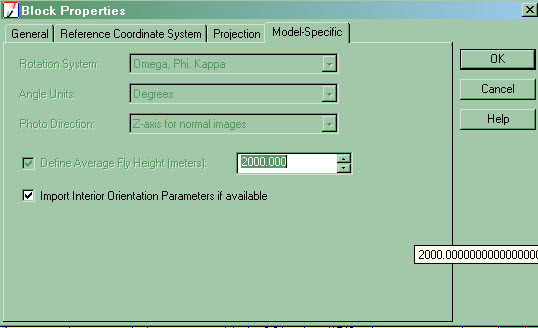

в имеете ввиду эту модель?

model-specific


только вот, у меня, почему-то, неактивно
да, я вручную заносила параметры камеры. только проверила тысячу раз уже, ввожу все точно.

[Saimon]

Позволю себе скопировать свое же сообщение из другой темы:

У меня он лежит в этой папке:
C:\ERDAS\IMAGINE2010\help\hardcopy

у Вас соотвественно путь будет выглядеть примерно так: папка где установлен LPS\help\hardcopy

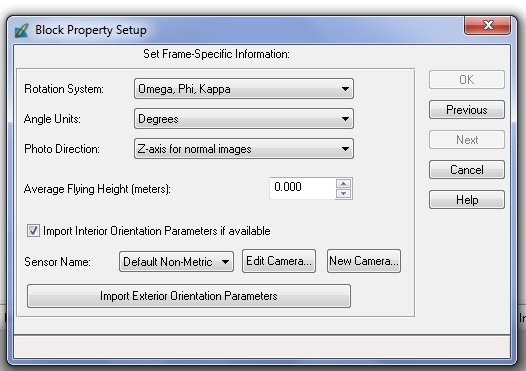

имелась в виду модель которую Вы должны указать когда только создаете блок
как указано на скриншоте, там же Вы указываете среднюю высоту залета

[tmogi_gis]

у меня уже блок создан.
но эта вкладка не активна. тогда следующий вопрос. как сделать эту вкладку активной?

[Saimon]

Вы ее никак не сделаете активной, т.к. все параметры задаются на этапе создания блока

[tmogi_gis]

хорошо, т.е. мне нужно сделать блок заново? но какие данные нужно вносить?

[Saimon]

Давайте Вы скажете какие данные у вас есть, если конечно это возможно)
Вы нашли TourGuide?
Я думаю что после его прочтения у вас пропадет большая часть вопросов.

[tmogi_gis]

есть альфа, омега, каппа для снимков, фокусное расстояние и principal point, размер пиксела.
"Вы нашли TourGuide?" Вы хелп имеете ввиду?
