Построение и наложение координатной сетки на карту

[mary_ru]

Здравствуйте
Подскажите пожалуйста как можно построить и наложить координатную сетку на нужную мне карту?
Это мне нужно, что бы в дальнейшем нанести на карту траектории по известным координатам. Координаты траектории даны в десятичных градусах (долгота, широта).
Заранее, большое Вам спасибо!

[nadiopt]

а в какой ГИС?
если в АркГис, там можно в свойствах фрейма задать сетку, она сделается автоматически
траектрорию потом подгрузите как таблицу с координатами, и сетка вам не нужна:)

[mary_ru]

Если честно, то я пока не знаю в каком ГИСе работать . Мне просто надо выбрать существующую карту (с названием стран, городов и рек), что бы на эту карту наложить траекторию по известным координатам. Подскажите как мне лучше поступить?

[nadiopt]

тогда в каком формате у вас существующая карта?

[mary_ru]

Спасибо, что уделяете мне время.
Опишу более подробно свою ситуацию: Программа в которой я работаю, выдает на выходе обратные траектории (или прямые траектории) в трех вариантах:
1)kmz файл (google earth не подходит, так как не устраивает вид карты),
2)координаты точек (долгота и широта) по которым построена траектория,
3)GIF (так же не подходит, так как там не указаны названия городов и т.п.).
Например, я хочу нанести траектории на карте google-map. Как это лучше всего сделать?

[nadiopt]

координаты точек рулят, это половина работы:)
если у вас ничего нет, в том числе и денег, работать надо в QGIS (см. соотв раздел форума)
http://gis-lab.info/qa/txt2points-qgis.html
из платных удобно в ArcView 3.2, в нем подгружается таблица с координатами, делается из нее ваша траектория, экспортируется в kml и подгружается в Гугль
можно напрямик из таблицы в гугль
http://gis-lab.info/qa/google-web-points.html

[mary_ru]

Спасибо Вам большое!
Сейчас буду разбираться с QGIS.

[splinters]

а в какой ГИС?
если в АркГис, там можно в свойствах фрейма задать сетку, она сделается автоматически
траектрорию потом подгрузите как таблицу с координатами, и сетка вам не нужна:)

а эту сетку можно как-то отдельно сохранить? в виде шейпа

[nadiopt]

см. картинку. это по созданию сетки "с нуля"

[splinters]

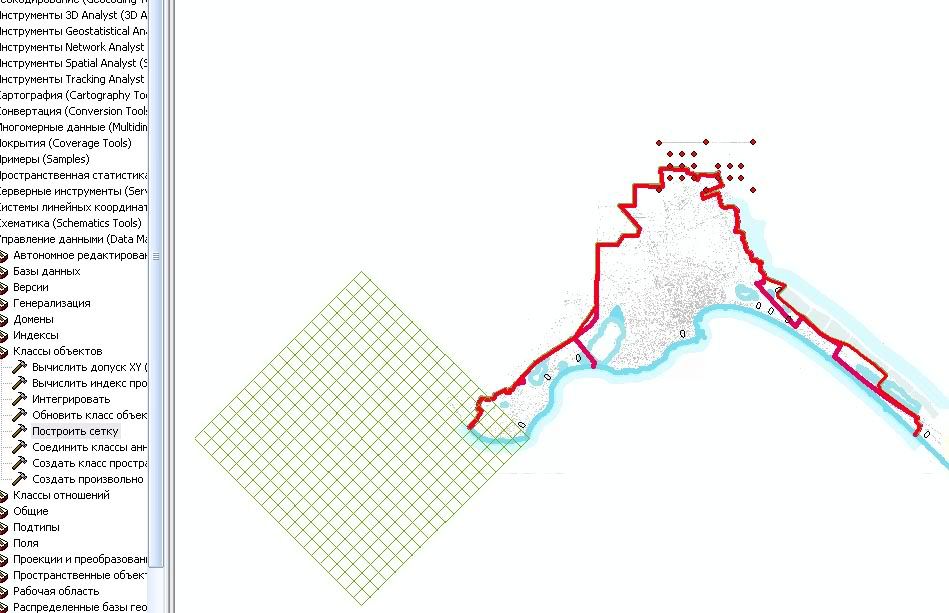

я пробовал, но этим способом получается сетка, повернутая на 45 градусов и вообще в стороне от моих данных )))

- экстент не заполняю
- начальные коорд X =20000 Y =20000
- координата оси Х = 0 Y=0
- шаг сетки 500
- строк и столбцов по 20

[nadiopt]

может данные в какой-нибудь корявой СК?

[splinters]

я пробовал, но этим способом получается сетка, повернутая на 45 градусов и вообще в стороне от моих данных )))

- экстент не заполняю
- начальные коорд X =20000 Y =20000
- координата оси Х = 0 Y=0
- шаг сетки 500
- строк и столбцов по 20

может данные в какой-нибудь корявой СК?

местная система координат, производная от СК63
без поворота - только огромный сдвиг (координаты планшетов 20-25 тысяч метров)

[splinters]

может данные в какой-нибудь корявой СК?

[nadiopt]

МСК ваще аццкие и корявые.
может из-за этого и получается сдвиг сетки? а пересчитать низзя?

[Boris]

PRJ файл проекции экрана и привязку растра - "в студию." без этого разговоры о правильности сетки или данных не имеют смысла.
Для того, что бы не выдать секрет врагу о вашей СК, можете центральный меридиан округлить до целого количества градусов и сдвиг от экватора - обнулить. Для понимания проблемы это без разницы.
И еще, не знаю точно, что именно приведено, когда описывается способ построения сетки, но для МСК начало координат не может быть так близко от данных и должно быть смещение по районам на 1-2-3 и т.п. миллиона.
Так что речь может идти только о локальной СК. В ней совпадение с СК-63 вещь крайне редкая, а вот поворот, наоброт, довольно распространен.
