Обсуждение статьи "NDVI - теория и практика"

http://gis-lab.info/qa/ndvi.html

[kubiq]

пытаюсь научиться делать геоботанические карты. скажите пожалуйста, в какой программе возможно применение индексов?

[Максим Дубинин]

расшифруйте, пожалуйста, что значит "применение индексов"

[Озарян Юлия]

Подскажите, пожалуйста, для снимков Landsat 8, какая комбинация каналов используется при расчете NDVI и есть ли статья о том, как пошагово его рассчитать в какой программе?

[bolotoved]

Здесь приведено распределение каналов Landsat-8 по спектру: http://landsat.usgs.gov/L8_band_combos.php

Т.е. у Landsat-8 Red=4 band, NIR=5 band.

Примените стандартную формулу для расчета NDVI в калькуляторе растров QGIS. Если не потянет (по причине размера растров Landsat-8), то можно воспользоваться GRASS.
Следует также помнить, что NDVI чувствителен к атмосфере, соответственно, если делать все по уму, то вначале необходимо сделать атмосферную коррекцию исходного снимка. Но для первичной оценки и экспериментов, особенно, если вы не будете сравнивать с другими нимками, а будете работать только с одним конкретным, можно и без коррекции.

[Озарян Юлия]

выставляем комбинацию -естественный цвет 4,3,2, открываем калькулятор растров, вбиваем формулу NDVI= (nir-red)/(nir+red), пишет выражение недействительно. Я понимаю, что делаю, что-то не так...подскажите, пожалуйста, как правильно?

[bolotoved]

Комбинация каналов отображающаяся на экране не влияет на работу калькулятора. В левом углу калюкулятора перечислены все имеющиеся в вашем снимке каналы. Если он собран правильно, то их номера соответствуют реальным номерам каналов снимка. Двойным щелчком мыши нажимая на них, вносим их в формулу. 4-й канал - это Red, 5- NIR. Для Landsat 8 lолжно получиться что-то вроде:

Код: Выделить всё

(имя_растрового_файла@5 - имя_растрового_файла@4) / (имя_растрового_файла@5 + имя_растрового_файла@4)

где:
имя_растрового_файла - имя файла
@5 - канал соответствующего файла

[Озарян Юлия]

огромное Вам спасибо за помощь, но почему-то снова выражение недействительно

[Озарян Юлия]

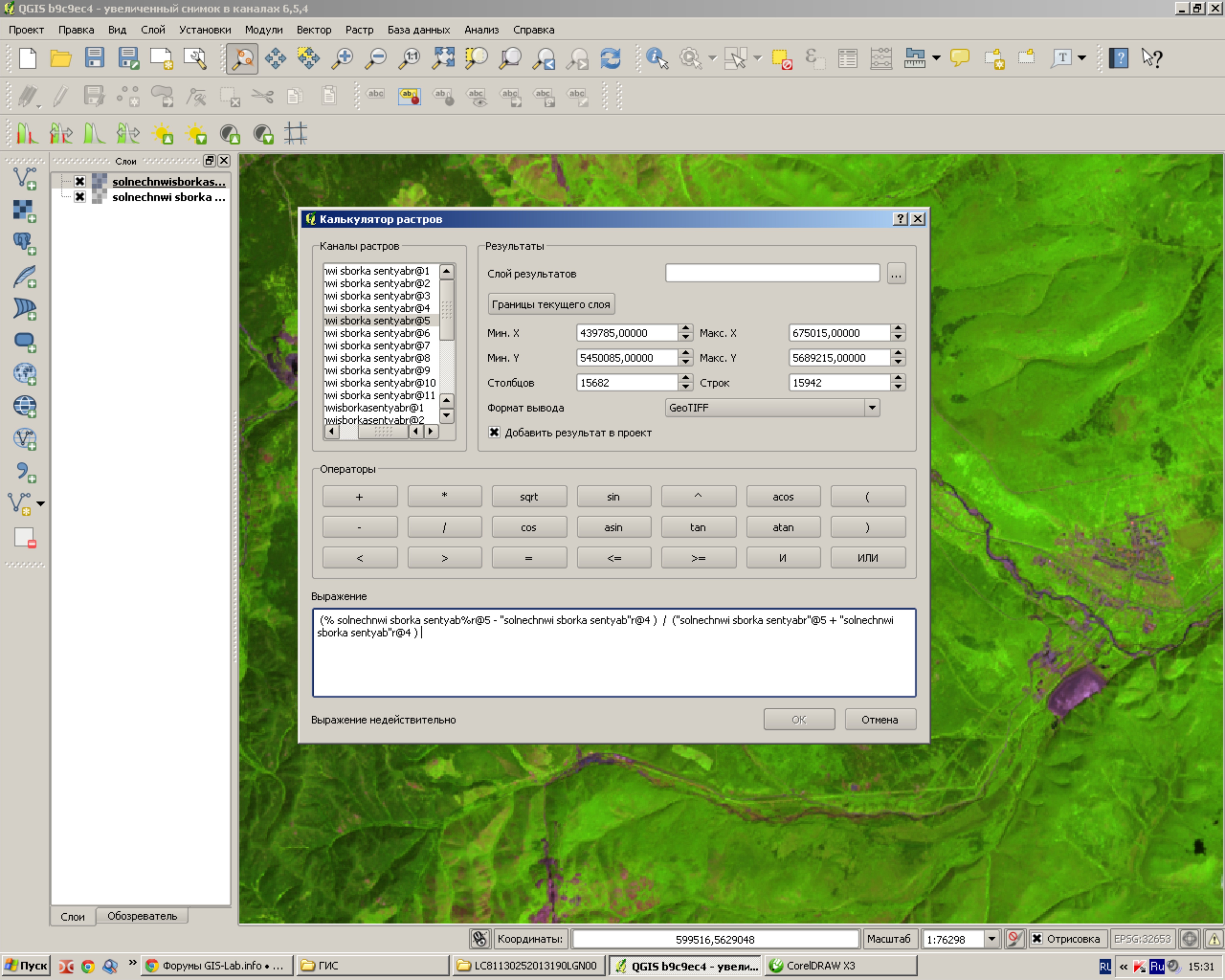

вот как это выглядит

[bolotoved]

Проблема в том, что у вас в имени файла - пробелы. Старайтесь никогда не использовать в именах файлов и путях пробелов и кириллицы, этим вы избавите себя от множества проблем.
Можно попробовать спасти ситуацию с пробелами заключив все "имя файла@5" или "имя файла"@5 в кавычки, если не сработает, переименуйте файл, заменив пробелы на нижнее подчеркивание "_".

[Озарян Юлия]

поменяла название самого файла, но при этом в калькуляторе, каналы остались с пробелом...поставила уже кавычки и всё равно результата нет(((

[gimran]

1) Переименуйте файл без пробелов, скажем в solnechnwisborkasentyab
2) не используйте непонятные знаки
3) у Вас должно получиться и сработать:
(solnechnwisborkasentyab@5 - solnechnwisborkasentyab@4) / (solnechnwisborkasentyab@5 + solnechnwisborkasentyab@4)

[Озарян Юлия]

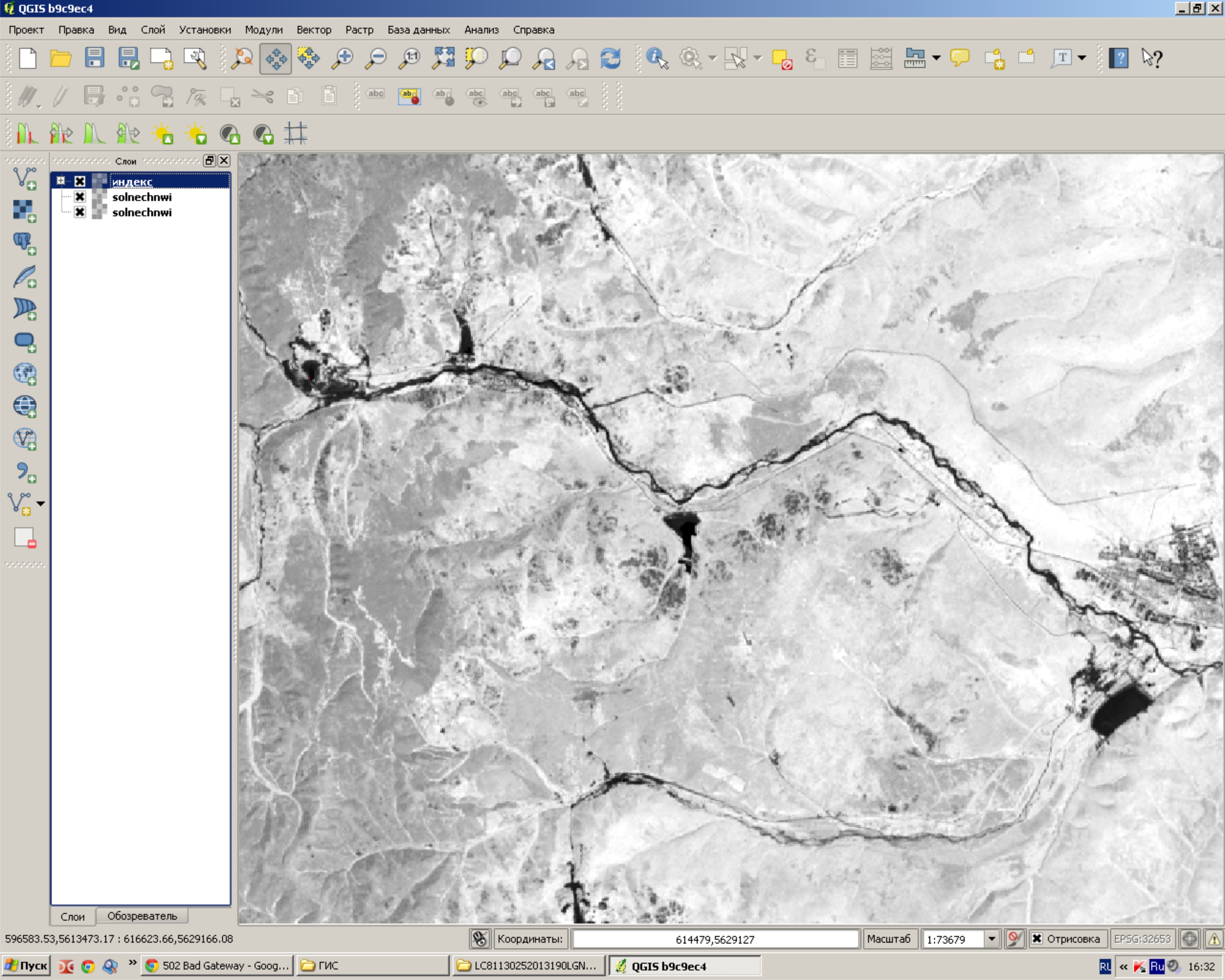

прогресс =) это нормально? что теперь с этим делать

[gimran]

Нормально.
Это NDVI
Можете теперь раскрасить в псведоцвета (правой клавишей - свойства слоя - стиль - псевдоцвет) или кислотный цвет.
NDVI по факту дает контраст того, что видно в CIR (естественные зеленый и красный + инфракрасный), в частности красному и инфракрасному. В Вашем случае с Ландстатом8 это 5,4,3.

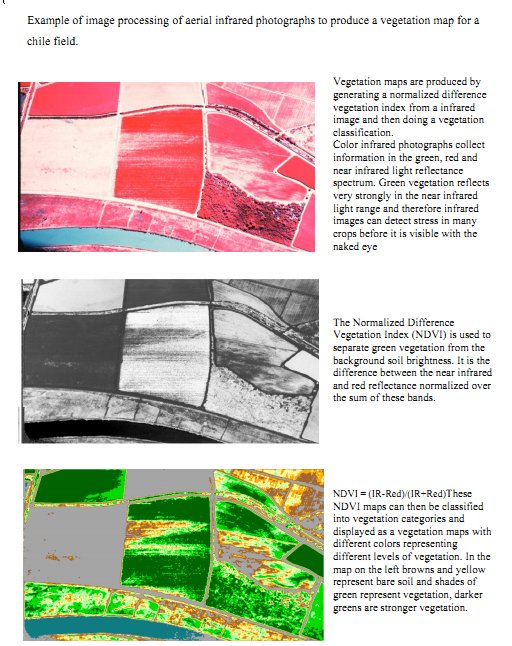

Пример:


Вначале CIR
Потом черно-белый NDVI
Потом NDVI в псевдоцветах.

[gimran]

Условно говоря, то что видно здесь:


видно более контрастно здесь:
