SRTM отбирает часть суши своей батиметрией

[BblDLOFIL]

Доброго времени! Как уже сказано в теме, море, при береговой линии на нуле метров, забирает часть суши (всё 'это на одном SRTM-е). Как я это понял? Дороги Петропавловска-Камчатска (шейп дорог всей России) залезают в воду. Такие же дела с точками, лежащими на окрайне города и координаты которых взяты с гугл-карт. SRTM скачен с https://download.gebco.net, а проекция сменяна на North_Pole_Lambert_Azimuthal_Equal_Area. У самого ArcMap

Помогите пажажда) и если можно, не заумным языком)

[tikhpetr]

Ну для начала у Вас нестыковка двух вертикальных датумов - Балтийская система высот и Тихоокеанская.

[AlexRomantsov]

На https://download.gebco.net шаг ячеек грида SRTM - 15 угловых секунд, на широте Петропавловска-Камчатского это трапеция (на рисунке - квадрат) размером 279х463 м. Внутри этой трапеции - одинаковое значение высоты SRTM (усредненная высота центра ячейки). Чудес не бывает, часть суши - Венеция.


На карте в ГИС эти ступеньки незаметны, сглаживаются стилем (интерполяцией по центрам ячеек).
Нужен грид с меньшим шагом (с большей детальностью), например SRTM1 (1 секунда), STRM3 (3 секунды), но доступны ли такие версии srtm для Камчатки - не знаю.
Как вариант - руками дорабатывать DEM поверхности, полученной из SRTM , из других источников (например топографических карт).

[tikhpetr]

В проекции- Пулково(точнее, вовсе отсутствует верт. датум), А SRTM - Тихоокеанская, ИМХО.

[tikhpetr]

Мне на работу бежать, я позже отпишусь по источникам и посотрю в другом софте.

[AlexRomantsov]

В проекции- Пулково(точнее, вовсе отсутствует верт. датум), А SRTM - Тихоокеанская, ИМХО.

Разница в геоидах (в высоте) - вторая часть проблемы, SRTM надо "поднимать" метров на 30-40 для Балтийской.

[gamm]

не, первая часть проблемы в том, что SAR на воде (и рядом с водой) врет на сотни метров по высоте
Они его конечно правили, но ...

[Iggi1981]

Да, Коперник тоже притапливает улицу. Одну, правда Ну а что вы хотите, 30 метров на экваторе, наверное на широте Петропавловска она должна быть поменьше, но...


[tikhpetr]

BblDLOFIL, На работе завал, извините! Скиньте для начала полигон, ограничивающий Ваши данные SRTM. У нас с Вами поясная разница. Поэтому, пока я буду мужественно беречь Ваш покой(лежа на спине), попробуйте данные отсюда посатреть:
https://srtm.csi.cgiar.org/srtmdata/

[AlexRomantsov]

Да, Коперник тоже притапливает улицу. Одну, правда Ну а что вы хотите, 30 метров на экваторе, наверное на широте Петропавловска она должна быть поменьше, но...

В этом месте между верхом набережной и водой в бухте - перепад всего метра 3. Никакой точности космических лидаров не хватит для корректного dem.

[BblDLOFIL]

Омг, не ожидал такого кол-ва ответов. Я далеко не профи, но попробую разобраться во всех терминах, что низошли на меня) Спасиба всем)

[BblDLOFIL]

BblDLOFIL, На работе завал, извините! Скиньте для начала полигон, ограничивающий Ваши данные SRTM. У нас с Вами поясная разница. Поэтому, пока я буду мужественно беречь Ваш покой(лежа на спине), попробуйте данные отсюда посатреть: https://srtm.csi.cgiar.org/srtmdata/

Полигон где-то был (скачанный с интернета), но он съезжает относительно этого SRTM-а. Или вы имеете ввиду полигон суши сделанный на основе изолинии нуля метров этого SRTM-а? Попробую покапаться в системах координат или в том, о чём писали выше. Кстати, очень спасиба за источник новых SRTM-ов))

[Iggi1981]

В этом месте между верхом набережной и водой в бухте - перепад всего метра 3. Никакой точности космических лидаров не хватит для корректного dem.

Я немного в теме, SRTM - это не лидарная, а РСА-съемка, точности там субсантиметровые (радар работает в сантиметровом диапазоне).

Полигон где-то был (скачанный с интернета), но он съезжает относительно этого SRTM-а. Или вы имеете ввиду полигон суши сделанный на основе изолинии нуля метров этого SRTM-а? Попробую покапаться в системах координат или в том, о чём писали выше. Кстати, очень спасиба за источник новых SRTM-ов))

Надо ли говорить, что полигон тоже бывает получен с карт различного масштаба, и очевидно, что детализация его будет различная. А подробная векторная топооснова стоит денег.

[Алекс]

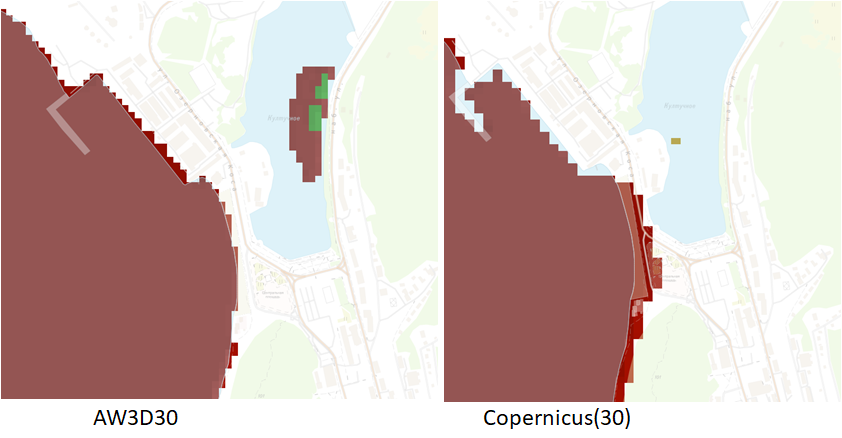

AW3D30 чуть точнее

[Алекс]

Кстати, не факт, что береговая линия = 0м.
Замеры уровня моря по Петропавловску-Камчатскому.
https://rtws.ru/sea-level/petr-kamch/
Уровень береговой линии колеблется в пределах 252-256см.
