Стили линиий в QGIS

[qwerty123]

Добрый день
Столкнулся с проблемой, при которой штриховка ведёт себя по-разному в зависимости от направления линии.

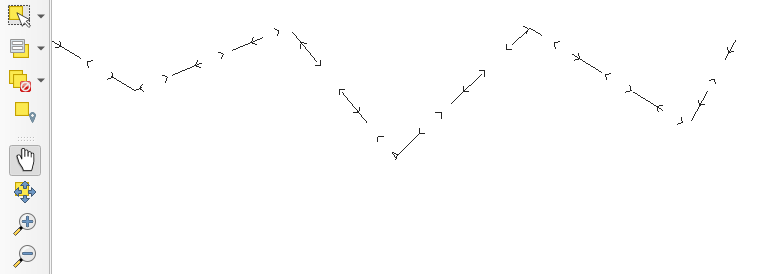

Прикрепляю скриншот, на котором видно, как штриховка уползла.

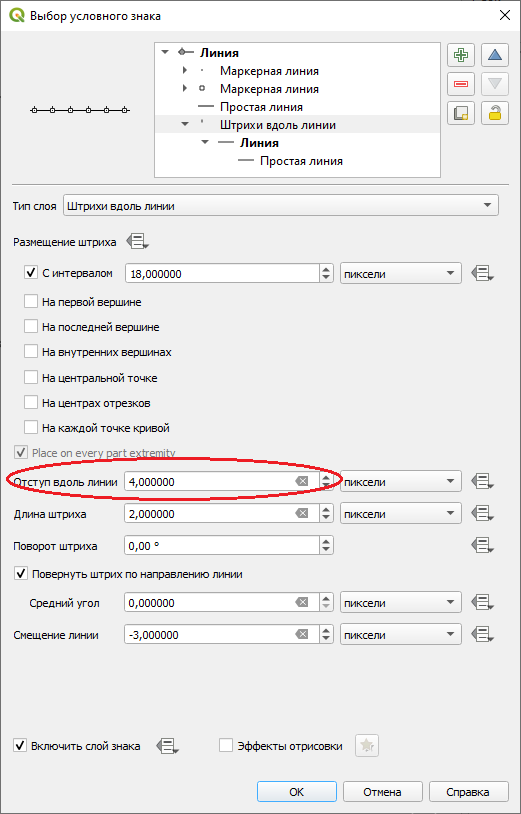

Связано это с полем "Отступ вдоль линии". Получается, что при смене направления линии это поле должно быть отрицательным.
Возможно ли исправить эту проблему?

[qwerty123]

Есть ещё один вопрос по стилям

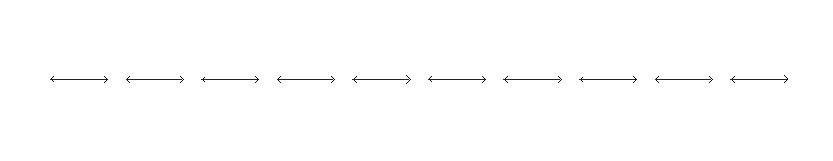

Возможно ли настроить стили линии подобным образом?

[drrrrr]

Возможно ли настроить стили линии подобным образом?

С некоторыми ухищрениями можно. Во вложении geopackage с линейным слоем и стилем.

[qwerty123]

Спасибо большое, это то что надо

Может быть есть решение по первому вопросу?

[drrrrr]

Может быть есть решение по первому вопросу?

Если использовать только маркеры, то получается как надо.

[qwerty123]

Спасибо, действительно с маркерами получается, не додумался попробовать

[qwerty123]

Более подробно опишу почему со штриховкой не получалось.
Для того, чтобы поднять штриховку вверх, я задавал "Смещение линии".
При смене направления линии, поле "Смещение линии" меняет знак на противоположный.
И получается, что штриховка смещается в противоположную сторону.

А в маркерах есть "Точка привязки", с помощью которой можно поднять линию вверх, не задавая смещение линии.

Но а что делать, когда без смещения никак?

[drrrrr]

Но а что делать, когда без смещения никак?

Поступать как-то так - см. вложение.

Отрисовка штриховой линии здесь уже обсуждалась:
viewtopic.php?f=27&t=26843&p=176631#p176613

[qwerty123]

Понятно, спасибо.

Столкнулся с ещё одной проблемой.
Необходимо сделать пунктир и добавить маркеры.

Использую простую линию с пользовательским пунктиром:

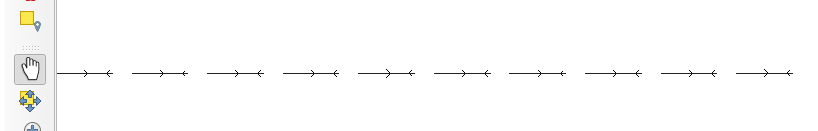

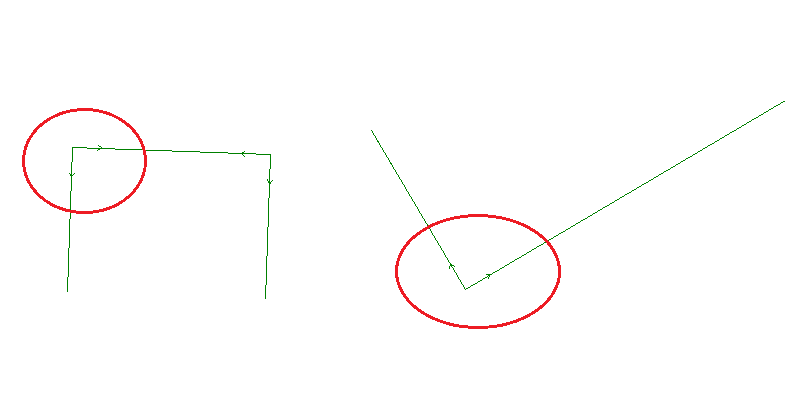

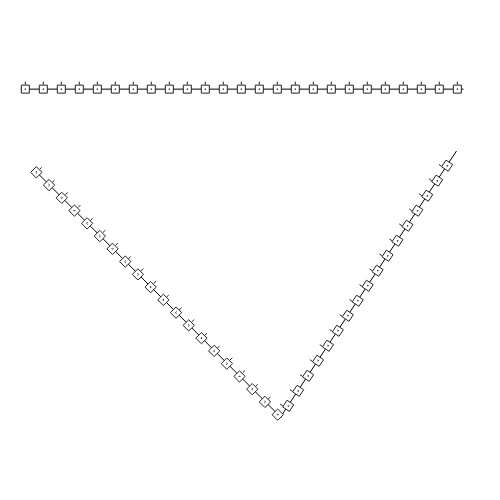

Как только линия заходит за экран, то маркеры плывут:

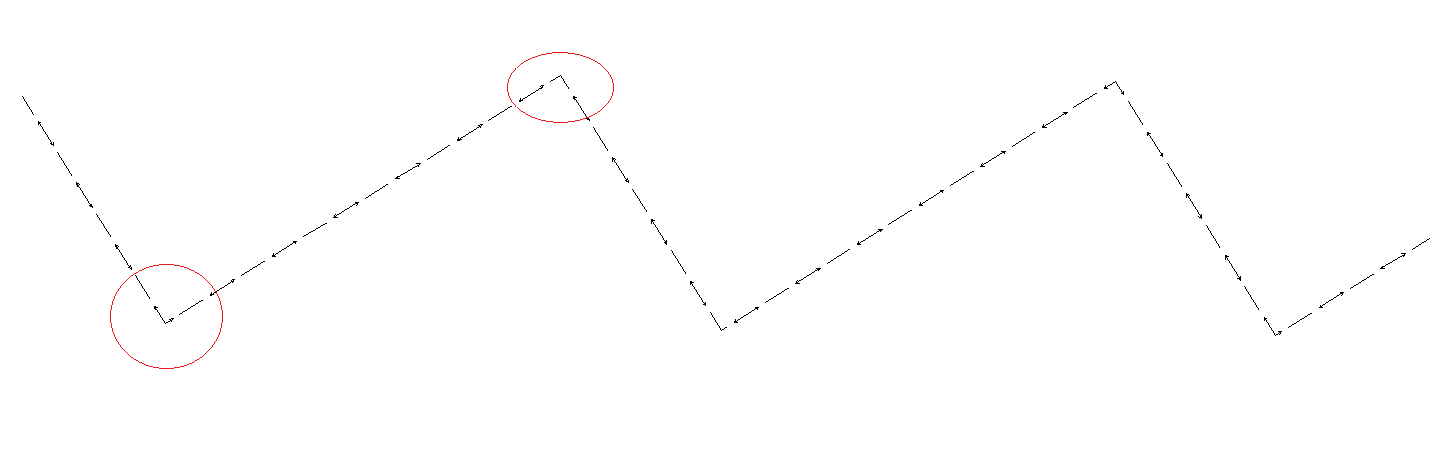

Проблема решается с использованием маркеров в качестве пунктира, но возникает другая проблема:


Подскажите, пожалуйста, что я делаю не так?

[drrrrr]

что я делаю не так?

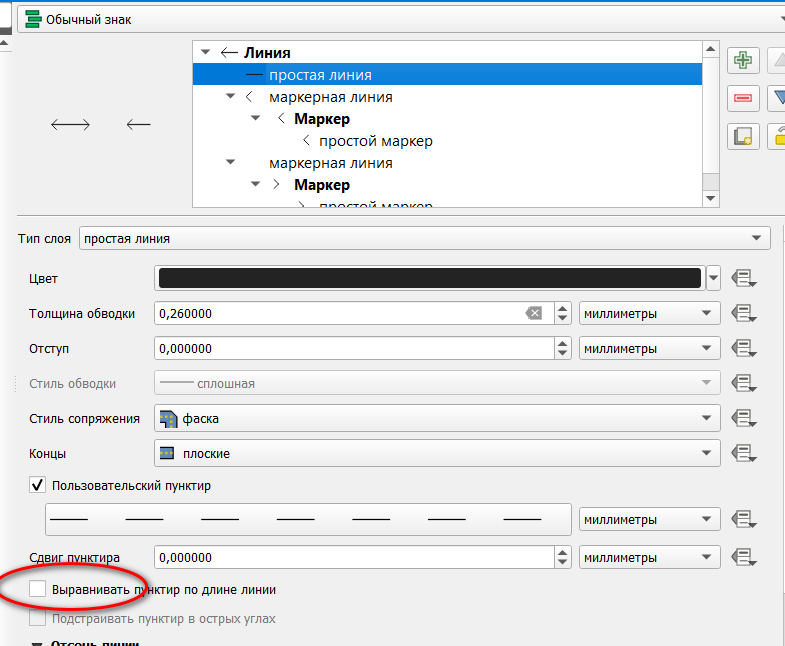

Возможно включаете режим выравнивания пунктира по длине.


Если выравнивание не включать, то пунктир отрисовывается согласованно с маркерами.

line_style4.zip

(10.21 КБ) 283 скачивания

[qwerty123]

К сожалению проблема не в выравнивании
Открыл ваше вложение, точно такая же ситуация:

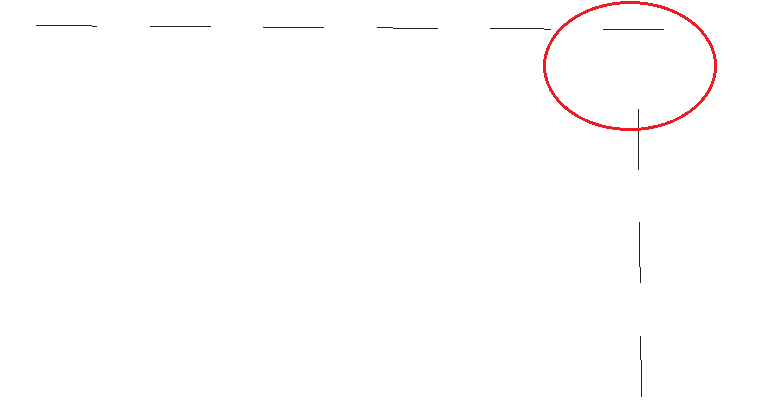

Заметил, что при разном масштабе и при закрывании разных отрезков поведение разное.
В каких-то случаях баг пропадает, но в большинстве случаев он есть.

[qwerty123]

Сейчас стоит версия 3.22.9.
Пробовал сносить и ставить заново.
Пробовал ставить версии 3.18.3 и 3.26.1.

[qwerty123]

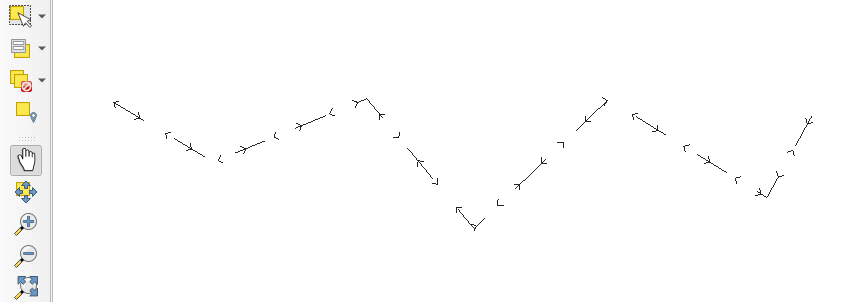

Покажу более подробно что пытаюсь сделать.
Никак не могу добиться от QGIS, чтобы всё было красиво. Постоянно где-то что-то сползает...


[gamm]

единственное, что приходит голову - создать отдельный слой для раскраски, прямые линии отрезать от углов, а углы раскрашивать отдельно, либо просто рисовать линиями. Либо пилить раскраску самому, но сие есть нетривиальная задача.

[drrrrr]

Если хочется так красиво, то ломаные придется рисовать отрезками длиной кратной длине пунктира, либо динамически изменять длину пунктира (и интервалы для маркеров) для каждого отрезка ломаной, и тут штатными средствами qgis никак не обойтись, придется программировать.
