Интерполяция данных

[alpf]

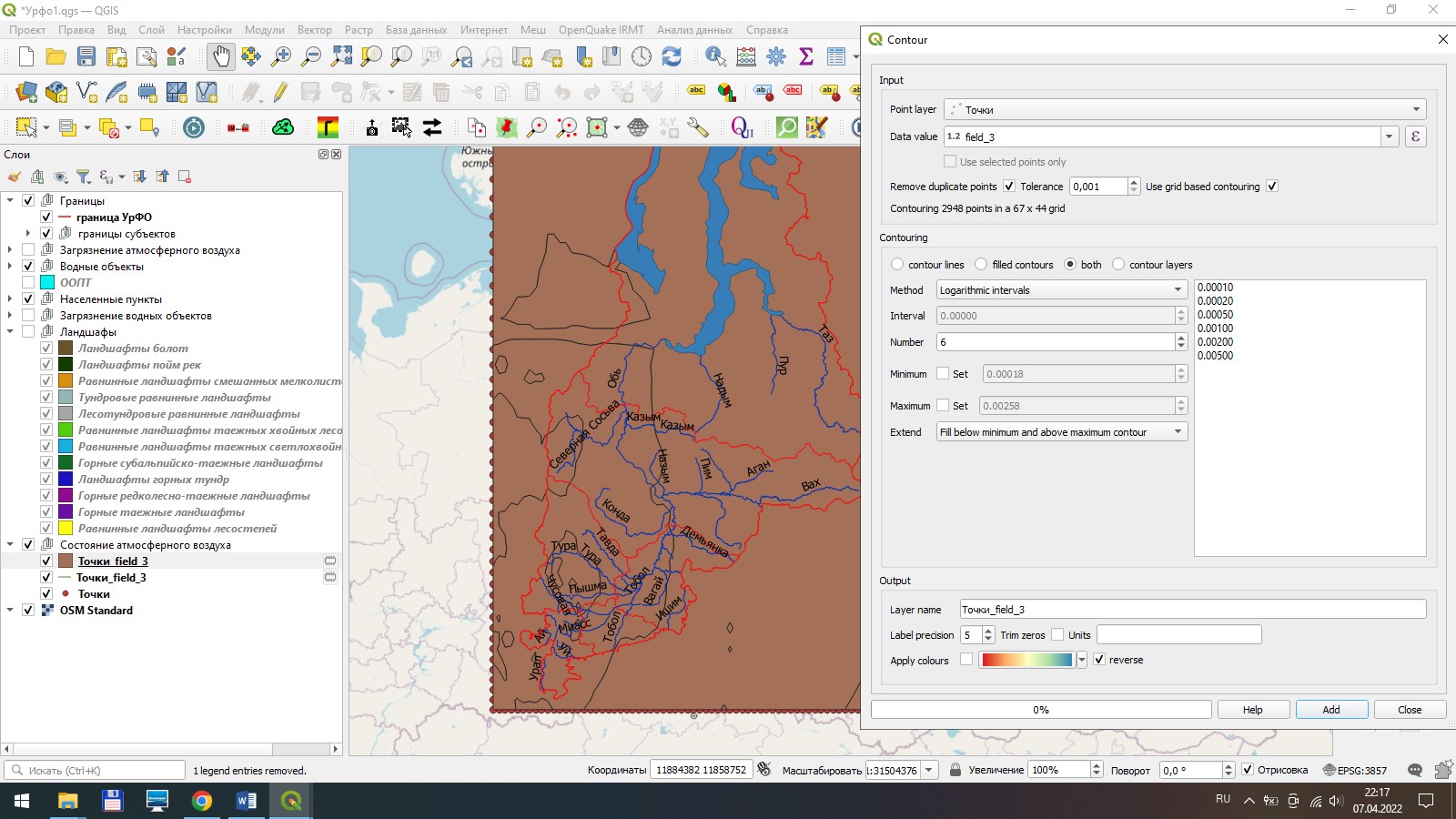

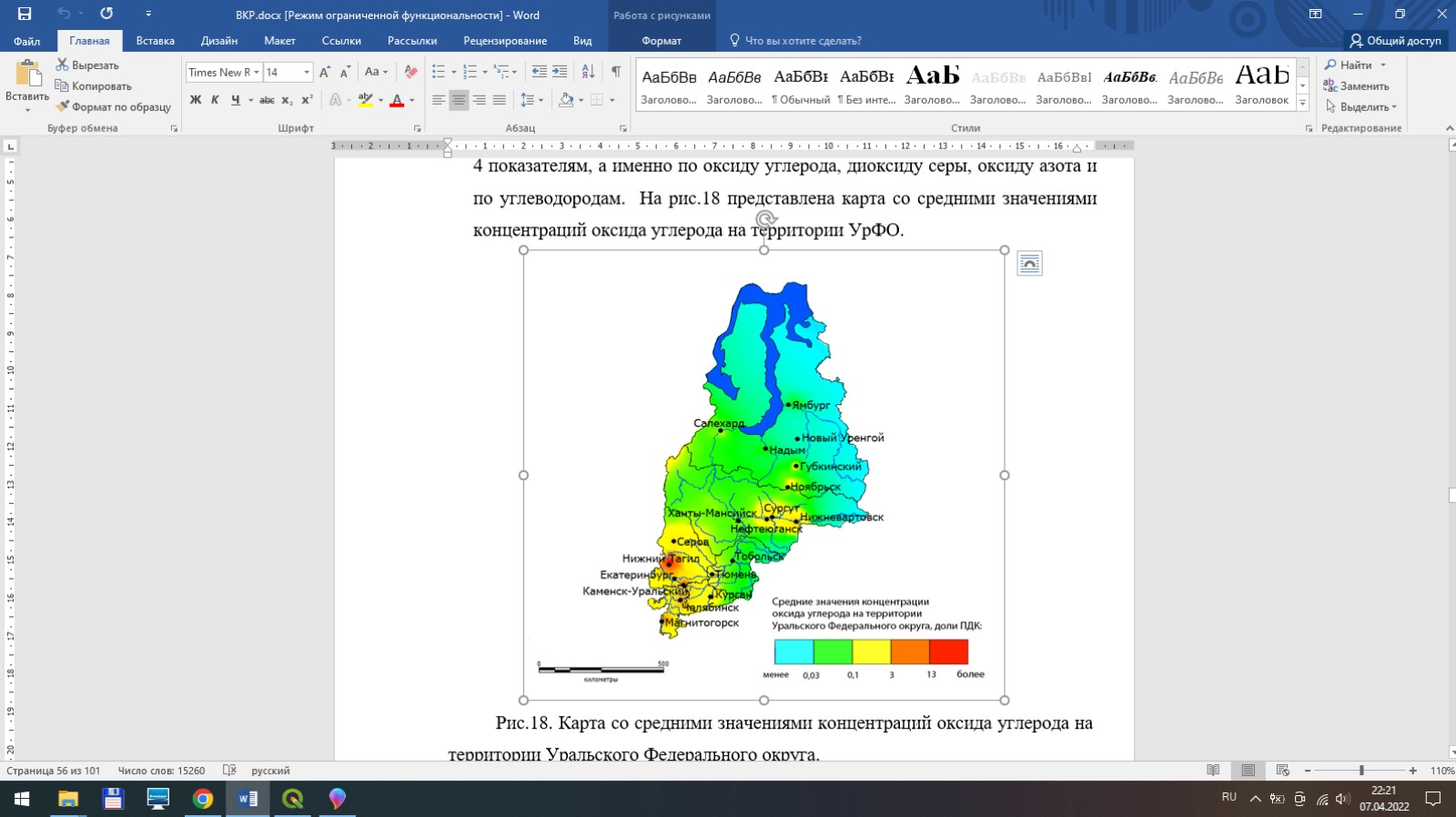

Добрый вечер! Есть слой с координатами х и у. В каждую точку вбито значение с концентрацией. Необходимо построить карту рассеивания загрязняющего вещества. Контур плагин красит все в один цвет, без интерполяции, 1 файл. Должно получиться примерно как в 2 файле. Может как то не так что то выбираю, буду рада помощи, заранее спасибо!

[Константин Силкин]

Добрый! Не хотите пример загрузить?

[alpf]

Добрый! Не хотите пример загрузить?

Добрый! что именно нужно загрузить ?

[Константин Силкин]

Сами данные

[alpf]

Сами данные

прикрепила файл к теме

[Константин Силкин]

А исходные данные есть? Вы загрузили сетку

[alpf]

А исходные данные есть? Вы загрузили сетку

сетка это поля А и В. остальные значения для построения карт

[Константин Силкин]

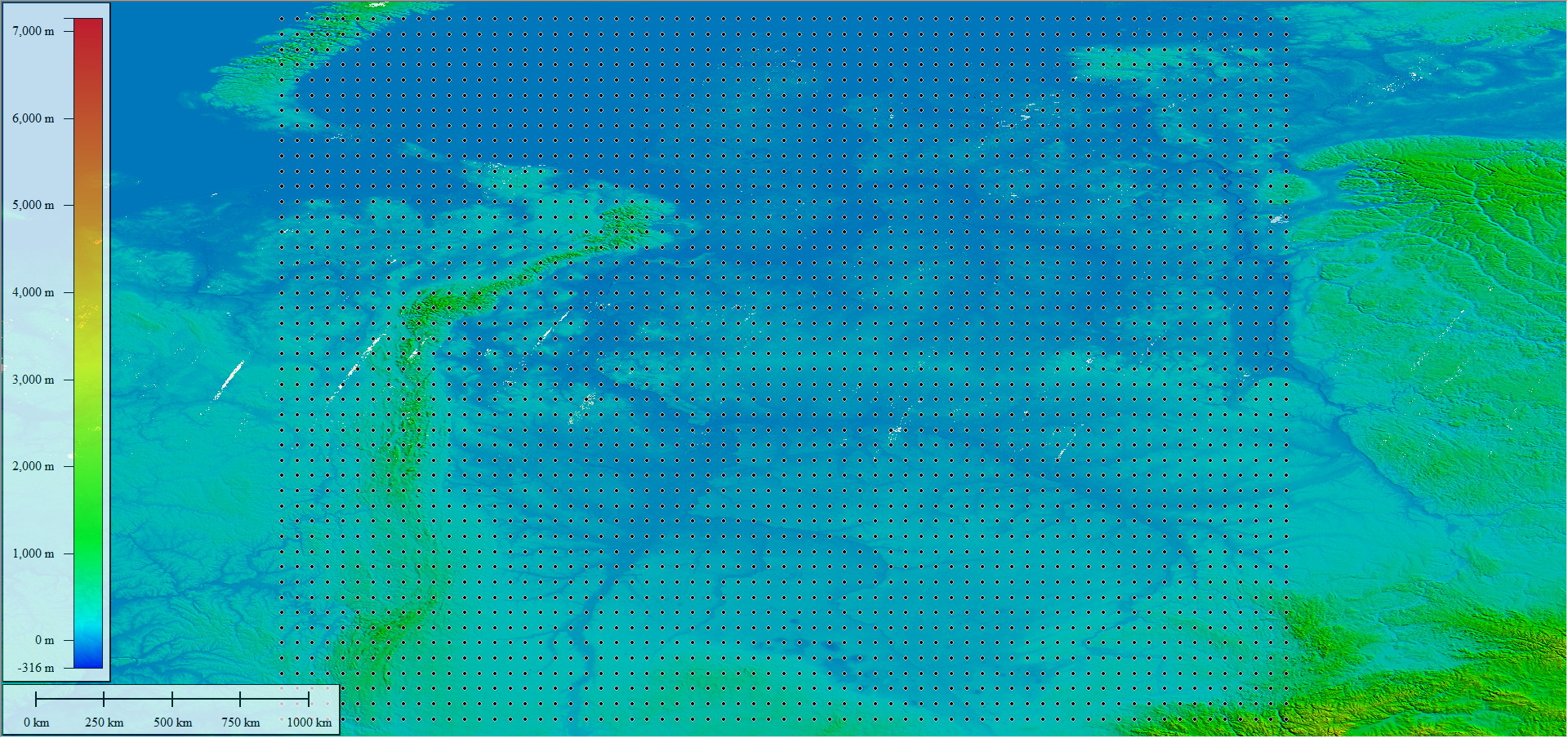

A и B — это долгота и широта. Это координаты точек, по которым ваши данные (очевидно загрязнение воздуха) представлены. Так ваши точки же стоят по узлам равномерной сети.


[alpf]

Константин Силкин, да, это координаты, по остальным С, D, E, F необходимо построить несколько карт, например, в мапинфо, карта строится без проблем, в кугис же не проходит интерполяция, все красится в один цвет

[Константин Силкин]

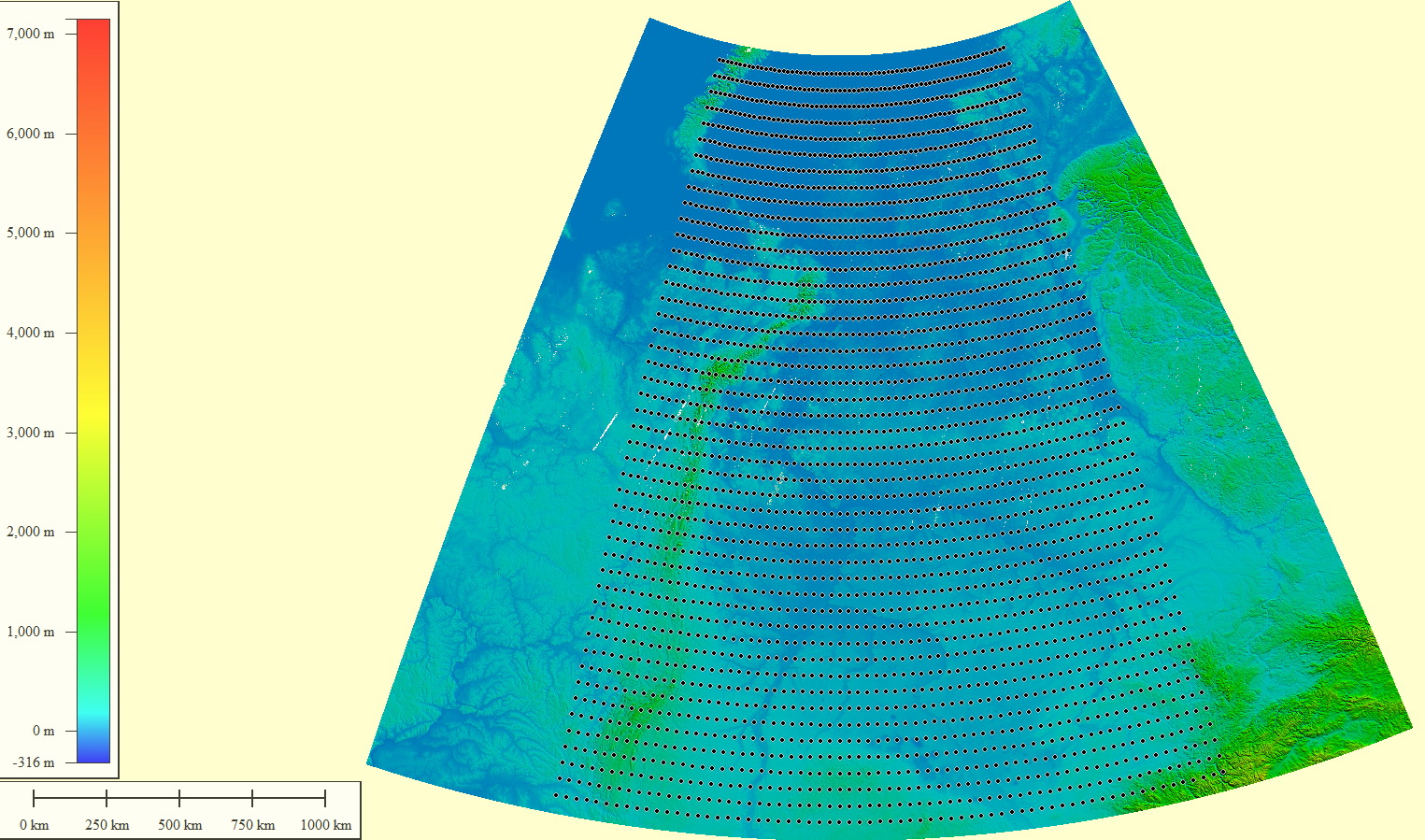

Вас, кстати, не смущает, что прямоугольной эта сетка кажется только без учёта проекции, а в действительности к северу точки сгущаются?


[alpf]

Константин Силкин, это зависит от проекции, но проблема не в этом

[Константин Силкин]

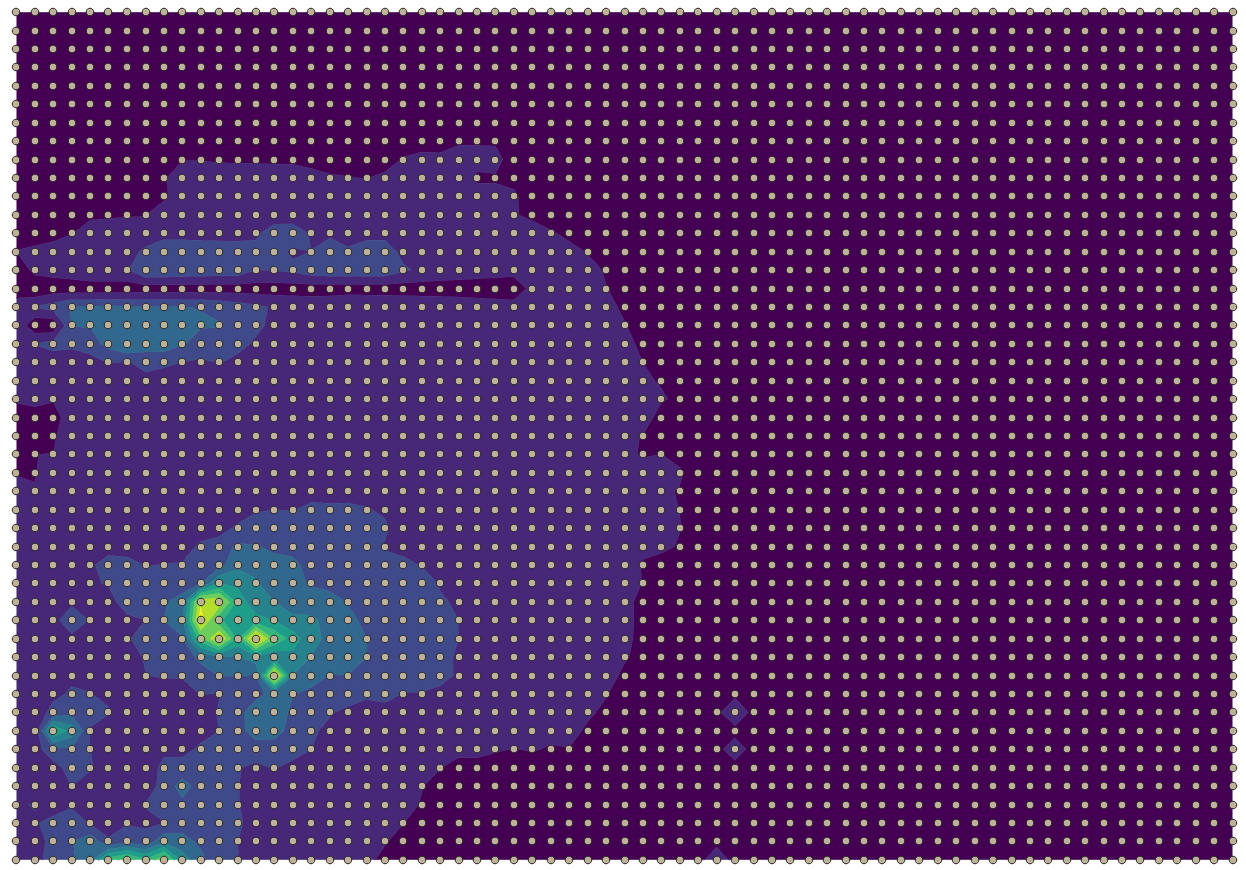

Всё нормально работает. Опишите ваши действия


[Эдуард Казаков]

Здравствуйте. Этот плагин работает непрозрачно, не понятно, какой метод интерполяции используется.
Лучше сначала стройте поверхность, а потом уже поверх неё изолинии. Построить поверхность можно либо встроенными методами ОВР и TIN, либо одним из многочисленных методов интерполяции, доступных в SAGA. Всё это сможете найти в панели анализа

[Константин Силкин]

Здравствуйте. Этот плагин работает непрозрачно, не понятно, какой метод интерполяции используется.
Лучше сначала стройте поверхность, а потом уже поверх неё изолинии. Построить поверхность можно либо встроенными методами ОВР и TIN, либо одним из многочисленных методов интерполяции, доступных в SAGA. Всё это сможете найти в панели анализа

Интерполяция была сделана в другом месте. Здесь уже сетка строится

[AlexRomantsov]

В QGIS доступны несколько инструментов интерполяции, помимо TIN и OBP есть SAGA-Raster Tools-Интерполяция. У последней множество методов,


применение которых возвращает грид

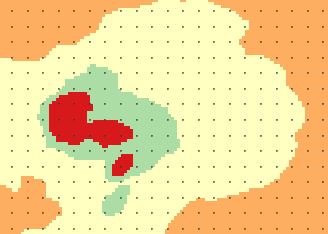

Возможно, что Вам нужна другая визуализация, например дискретная


это достигается настройками отображения слоя (результата интерполяции). Также, такую дискретную картинку не сложно автовекторизовать в полигоны. Оформить (вместе с легендой значений-градиентов) можно в макете-отчете.
