Ошибка пересчета МСК-WGS

[Cerrg2]

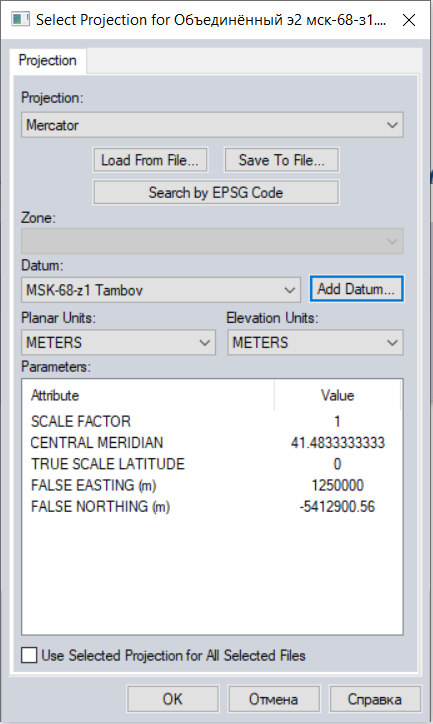

UPD Проблема решилась. Всем спасибо! Надо было не Mercator, а Transverse Mercator выбирать в проекции.



Здравствуйте!

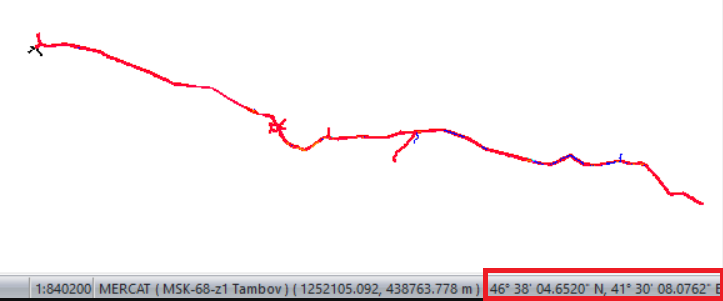

Столкнулся вот с такой проблемой: есть файл dwg с объектами в МСК-68 Зона 1 Тамбовская область. Я открываю этот файл, даю настройки МСК, но вместо координат Тамбовской области ГМ объекты пересчитывает в координаты юга Ростовской области (вместо 52°ХХ'ХХ.ХХХ",41°ХХ'ХХ.ХХХ" выдаёт 46°ХХ'ХХ.ХХХ",41°ХХ'ХХ.ХХХ"). Уже больше суток лазаю по настройкам и форумам и никак не могу понять в чём дело. Координаты в dwg нормальные - через геобридж ложатся норм.
Помогите кто чем может

[Cerrg2]

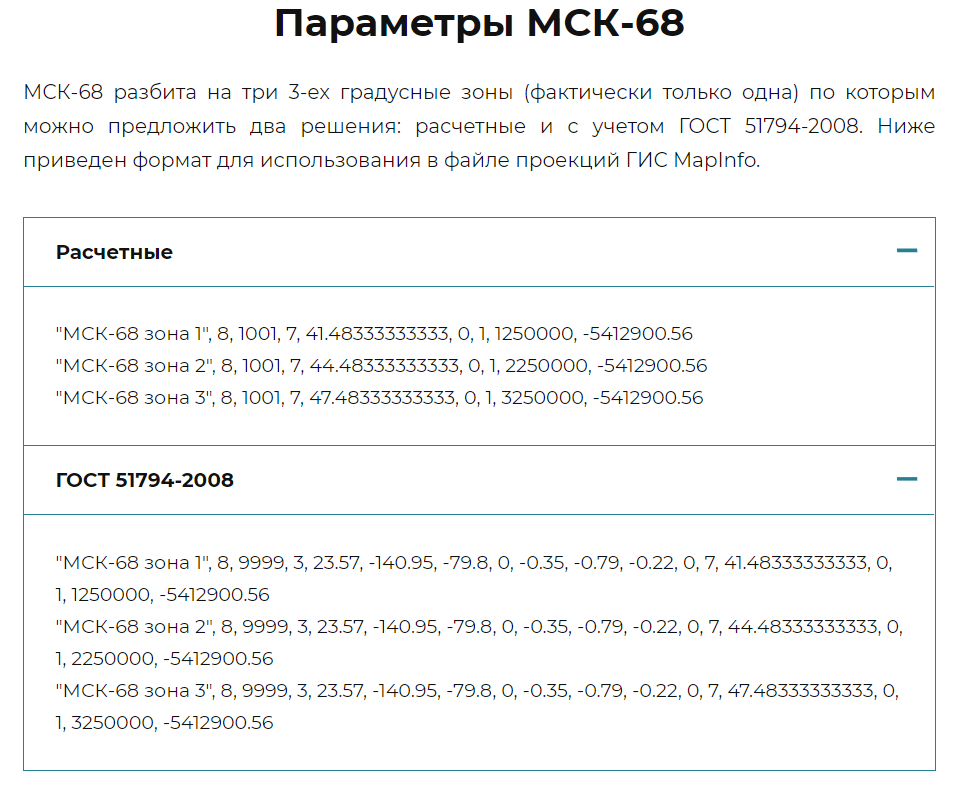

Собственно параметры МСК-68 на разных сайтах одинаковые (сравнивал, думал может ошибочные взял изначально).

[trir]

может X Y перепутан

[Cerrg2]

может X Y перепутан

А в ГМ где-то есть настройки открытия файла? Можно значения переставить?

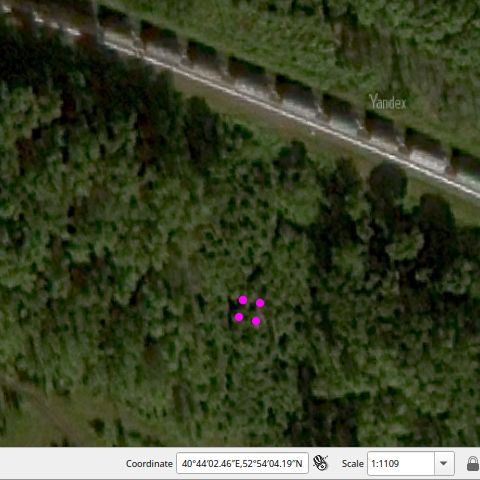

UPD Хотя нет, нормально координаты. Расположение рисунка соответствует (иначе был бы повёрнут).

[gamm]

координаты исходные покажите, пару строк ...

[Cerrg2]

координаты исходные покажите, пару строк ...

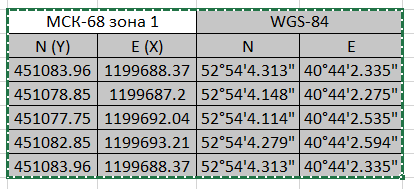

Да, конечно.

[Игорь Белов]

• В Geobridge оси координат определены правильно, а в Global Mapper перепутаны местами.

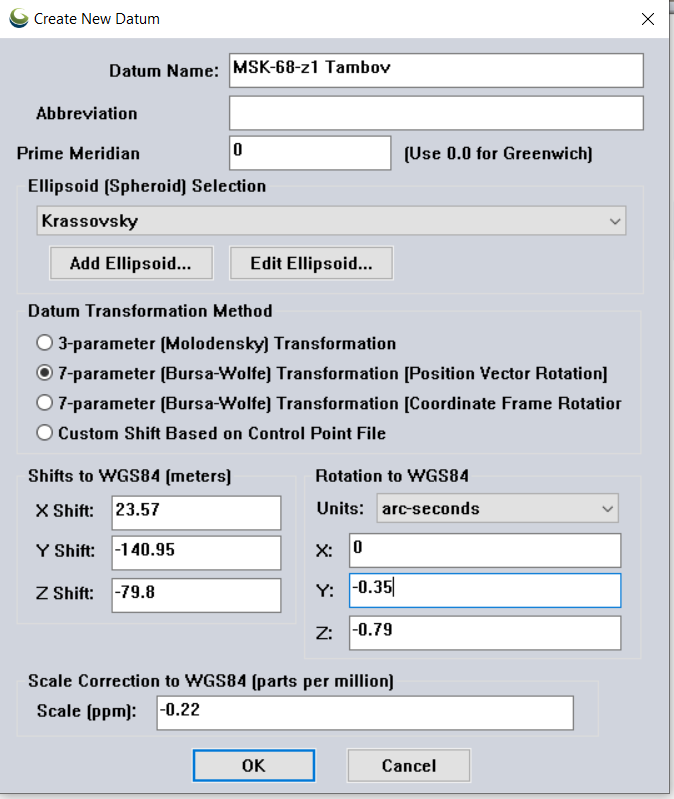

• Пользовательский датум в Global Mapper создан неправильно: выбран метод (Position Vector Rotation), а компоненты вращения введены со знаками (Coordinate Frame Rotation).
• За картинки вместо координат особое «спасибо». Очень «приятно» набирать цифры вручную.

[Cerrg2]

А как мне их в ГМ местами поменять? Я не нашел такой настройки.

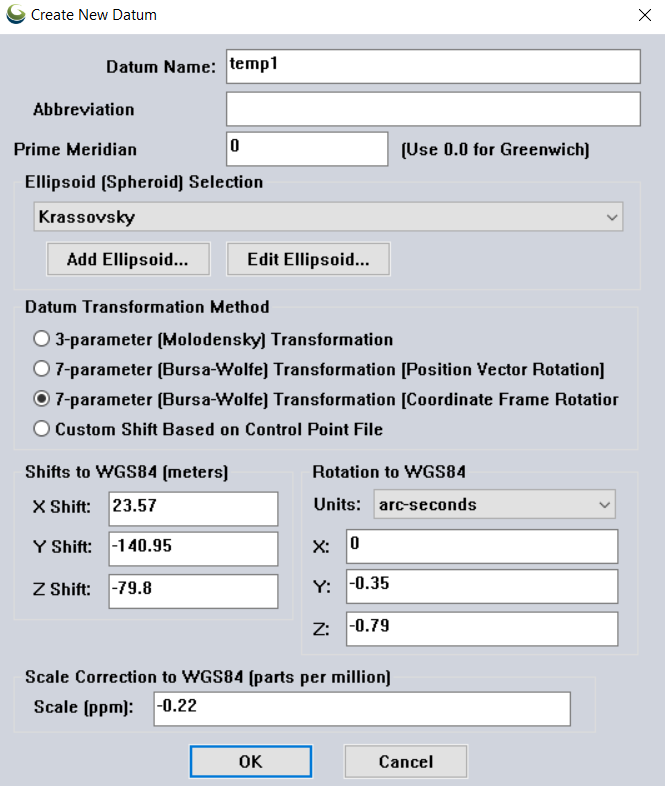

Пробовал настройки датума и так и сяк - результат тот же самый.

451083.96 1199688.37 52°54'4.313" 40°44'2.335"
451078.85 1199687.2 52°54'4.148" 40°44'2.275"
451077.75 1199692.04 52°54'4.114" 40°44'2.535"
451082.85 1199693.21 52°54'4.279" 40°44'2.594"
451083.96 1199688.37 52°54'4.313" 40°44'2.335"

[Cerrg2]

Поменял, для проверки, местами координаты в dwg. Результат не лучше.

[trir]

может чертёж в футах
https://knowledge.autodesk.com/ru/suppo ... E-htm.html

[Cerrg2]

тогда и геобридж бы не пересчитал

[trir]

геобридж слишком тупой и проигнорил MEASUREMENT
выложи файл, можешь всё удалить и оставить хотя бы один объект

[Cerrg2]

https://disk.yandex.ru/d/v-dXUDry7hH_Gg

собственно файл с этим объектом для примера

[Игорь Белов]

Пробовал настройки датума и так и сяк - результат тот же самый.

Настройки датума влияют на смещения в пределах сотен метров, а не тысяч километров.

собственно файл с этим объектом для примера

Что-то подсказывает, что Пример1.dwg должен импортироваться без проблем. В отличие от оригинального чертежа.

[Cerrg2]

Что-то подсказывает, что Пример1.dwg должен импортироваться без проблем. В отличие от оригинального чертежа.

Скрины выше я делал как раз по этому файлу. Это один из элементов сохранённый от всего чертежа. Весь выкладывать смысла нет - там почти 600 объектов, а разницы по результату никакого.

Настройки датума влияют на смещения в пределах сотен метров, а не тысяч километров.

По идее да, но я уже не знаю что пробовать... Пробую любую, даже нереальную, возможность(((
