Ошибка при экспорте Global Mapper

[GirevD]

Добрый день!
Не знаю где искать ошибку, возможно дело в настройках проекций или еще где то. Растровая карта ggc. Координаты углов указаны по координатам точек отметок SAS Planet с тем чтобы в дальнейшем использовать полученную карту как слой более крупного масштаба. Делаю экспорт растровых карт в SAS.Planet (возможно криво и неправильно, но как нашел). Экспорт web format/TMS (Tile Map Service) Tiles с тем чтобы затем в SAS Planet сделать конвертацию кэш из формата TMS в Sas Planet-овский формат (из всех вариантов перегонки данных он мне показался наиболее рабочим) . Все работает гладко за исключением одного НО. Размеченный карты как бы "провисают" - искажаются. Экспортируются не прямоугольными листами. Контрольные угловые точки точно где нужно, а между ними карта заметно закругляется вниз. Добавление промежуточных точек привязки отчасти решает эту проблему, но не всегда вариант, потому что иногда привязаться кроме как к углам растра не по чему. Где что исправить чтобы экспортировалось ровными прямоугольными фрагментами углы совпадают точно.

Заранее спасибо и простите непрофессиональное объяснение задачи. Если необходимо - приложу скрины.

[gamm]

Не знаю где искать ошибку

проекция ...

[GirevD]

Перепробовал кучу вариантов. Проекция Geographic (Latitude|Longitude) Datum: WGS84, Проекция Mercator Datum: S-42. При выборе Transverse Mercator растр с картой в принципе исчезает в неизвестном направлении. Результат примерно один и тот же - все тот же "стекающий" вниз слой. Какие настройки установить? Если я правильно понял Datum это вообще про координаты точек, а не проекцию и его лучше не трогать (возможно я ошибаюсь) в любом случае пока что не могу найти "нормальный" вариант проекции или сочетания параметров с тем чтобы получить искомый "прямоугольный" набор тайтлов для SAS

[Игорь Белов]

Листы Госгисцентра сделаны на датуме Пулково в проекции Гаусса-Крюгера. Зона определяется по названию листа. Для геопривязки можно и нужно использовать бланковые листы.

[GirevD]

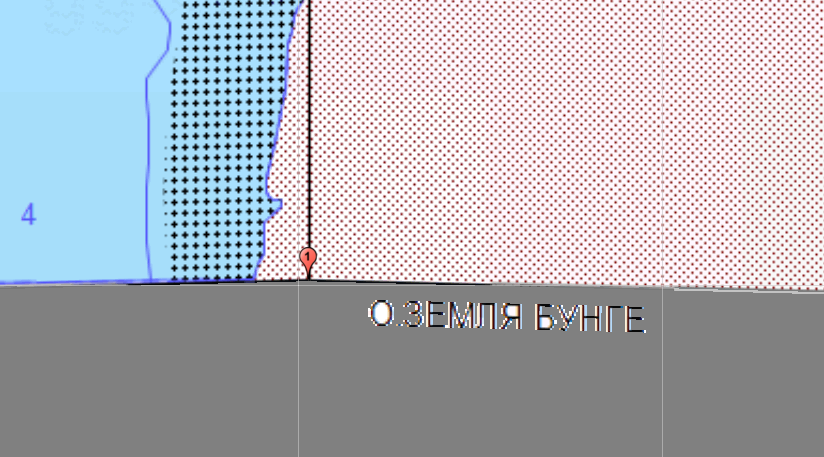

С "геопривязкой" все в порядке (в относительном) углы карты привязаны к соответствующим точкам этой же карты другого масштаба. То есть углы и все точки где стоит точка привязки строго на месте. А вот промежутки между этими точками экспортируются с искажениями. Приложил два скрина. Изображение 1 - координаты точки указаны в GlobalMapper и при экспорте изображение пришло точно на место, Изображение 2 - контрольная точка в середине между углами, в GlobalMapper не указана и изображение ушло сильно ниже "стекло вниз"/экспортнулось в другой проекции - не знаю как еще описать. Ставить бесконечное количество точек привязки не вариант. Какая то настройка GlobalMapper неправильная - это очевидно. Вот я и пытаюсь узнать какая

[GirevD]

На изображении 1 как раз видно что карта сразу же "поползла вниз" пройдя точку с координатами

[Игорь Белов]

Какая то настройка GlobalMapper неправильная - это очевидно. Вот я и пытаюсь узнать какая

Говорят же Вам русским по белому, какая настройка: проекция.

[GirevD]

Там сотни вариантов. Какой выбрать то? Понятно что проекция. Наверное Вам как гуру даже известна какая. Я затем и обратился за помощью

[Игорь Белов]

на датуме Пулково в проекции Гаусса-Крюгера

Что здесь непонятно?

Попробуйте с файлом калибровки:

[GirevD]

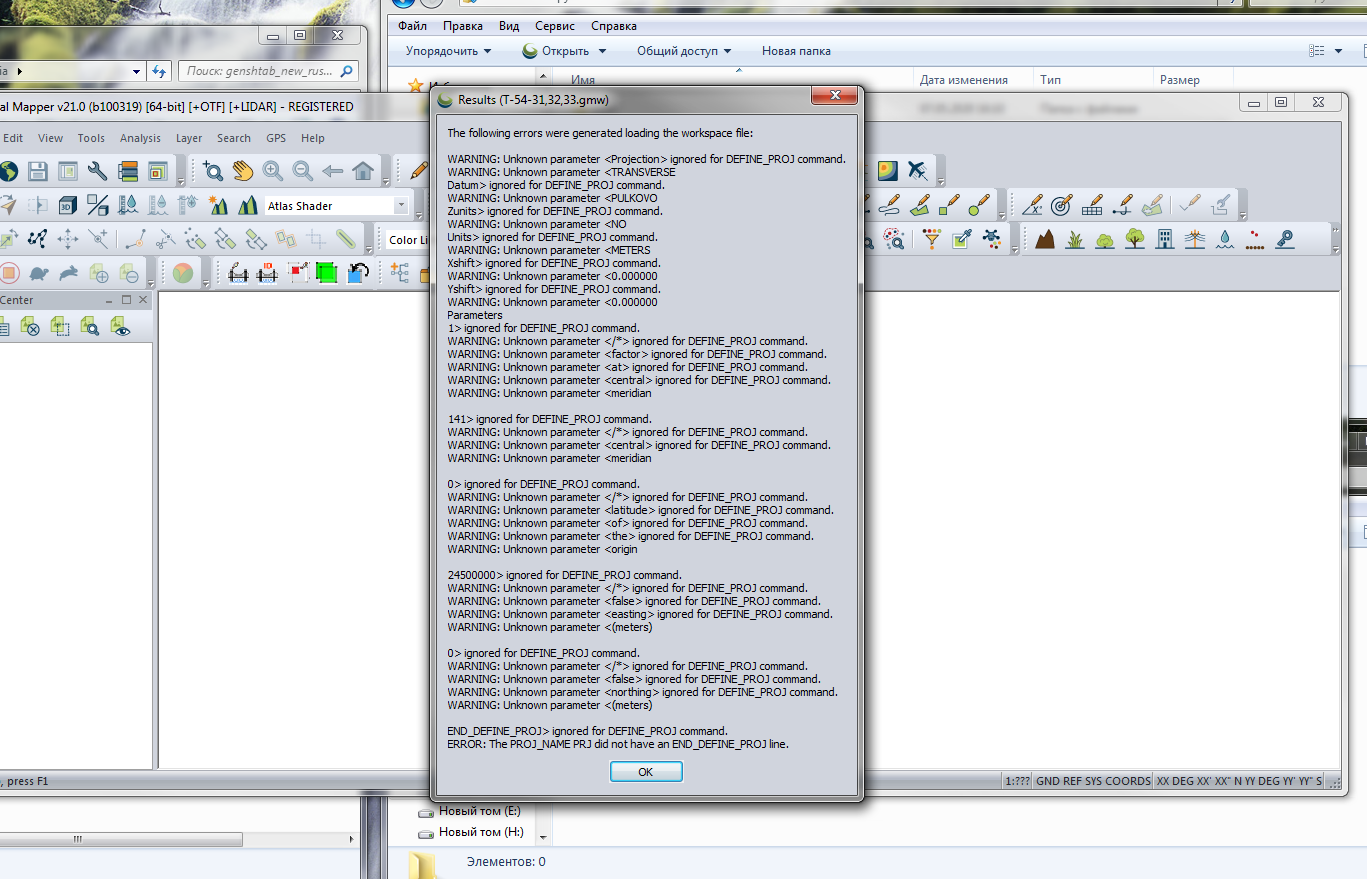

Пока вот так, сейчас попробую поразбираться на что ругается. Но спасибо

[Игорь Белов]

Несовместимость версий.

В данном случае проекция EPSG:28424 "Pulkovo 1942 / Gauss-Kruger zone 24".

[GirevD]

Два вопроса (еще раз прошу прощения, если бешу своей неподготовленностью)

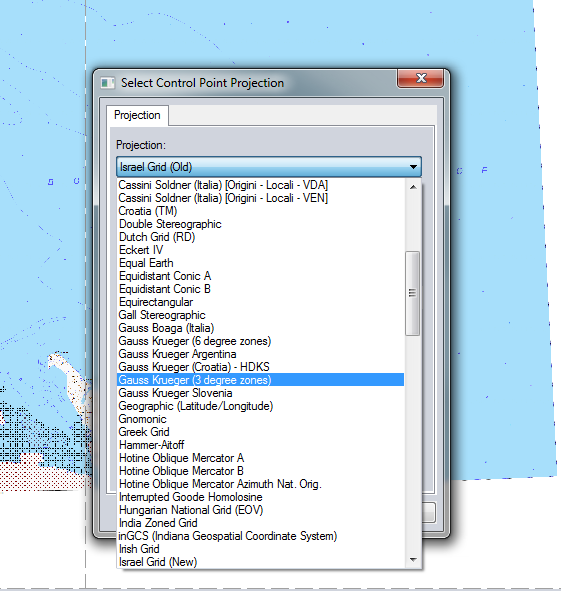

Можно ли сюда (скрин ниже) добавлять дополнительные виды проекций
Где какие дополнительные модули смотреть чтобы если не здесь то хотя бы скриптом работало

и третий вопрос. Для этого листа у вас бы доп.файлик соответственный (который вы прислали в архиве) или его можно править и исправлять по аналогии

[Игорь Белов]

Разграфка и номенклатура топографических карт России

Трёхградусные зоны не для России. Gauss-Kruger (6 degree zones):

[GirevD]

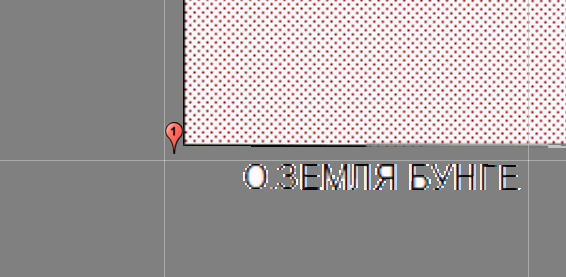

Игорь вы "волшебник", спасибо огромное за советы! Да Gauss Krueger (6 degree..) помог. Экспортнулось прямо. Программа просила указать Zone увы я не знаю что это и потому выбрал ближайшую "подходящую" по широте зону Zone 24 (138E-144E), указал Datum: S-42 (Pulkovo 1942) осталась совсем маленькая проблемка - карта ушла мимо точек, не подскажете где полечить эту проблему? Возможно что то где то в преобразовании координат? или не та зона или не тот датум? Заранее благодарен за ответ

[Игорь Белов]

карта ушла мимо точек

Сдвиг всех точек привязки в одном направлении или в разных?
