Эспорт в многослойный PDF

[egor219]

Есть большой привязанный растр 135 см на 90 см. На нем наложены необходимые построения. Нужно экспортировать проект в многослойный PDF с таким же размером листа для дальнейшей доработки в CorelDraw.
Что сделано:
При печати в файл PDF с разрешением 150 dpi полученный файл весит 140 мб. Это очень много. Кроме того при открытие в Corel Draw растр разваливается на части с низким качеством и из-за большого обьёма файла периодически "виснет". В Adobe Reader качество нормальное. Пробовал уменьшать размер листа в настройках, качество становится низким даже в Adobe Reader.
Как экспортировать проект в многослойный pdf и возможностью дальнейшей работы с ним?

[Sibit]

А обязательно в pdf? Может попробовать вектор во что-то более родное для Corel? А из него уже в Pdf?

[egor219]

При экспорте в WMF,EMF и PDF раст по прежнему рассыпается на множество разделенных черной границей частей и линейные объекты MapInfo отображаются некорректно, линии как набор наложенных друг на друга квадратов. Смена стиля в Corel не помогает.

[lam]

Экспортируйте в pdf только вектор, а растр импортируйте в Corel отдельно.

[trir]

стоит попробывать svg, dxf

[egor219]

При экспорте в WMF,EMF и PDF линейные объекты MapInfo отображаются некорректно, линии как набор наложенных друг на друга квадратов. Смена стиля в Corel не помогает.
При экспорте в dxf объекты не сохраняют масштаб и положение.

[Александр Мурый]

Послойный экспорт пробовали, или только всё вместе?
Как вариант, попробуйте "доработать" не в Corel, раз уж с ним не получается нормально. Попробуйте открыть PDF в Inkscape. И лучше сопровождать такие темы скриншотами, с ними понятней.

[egor219]

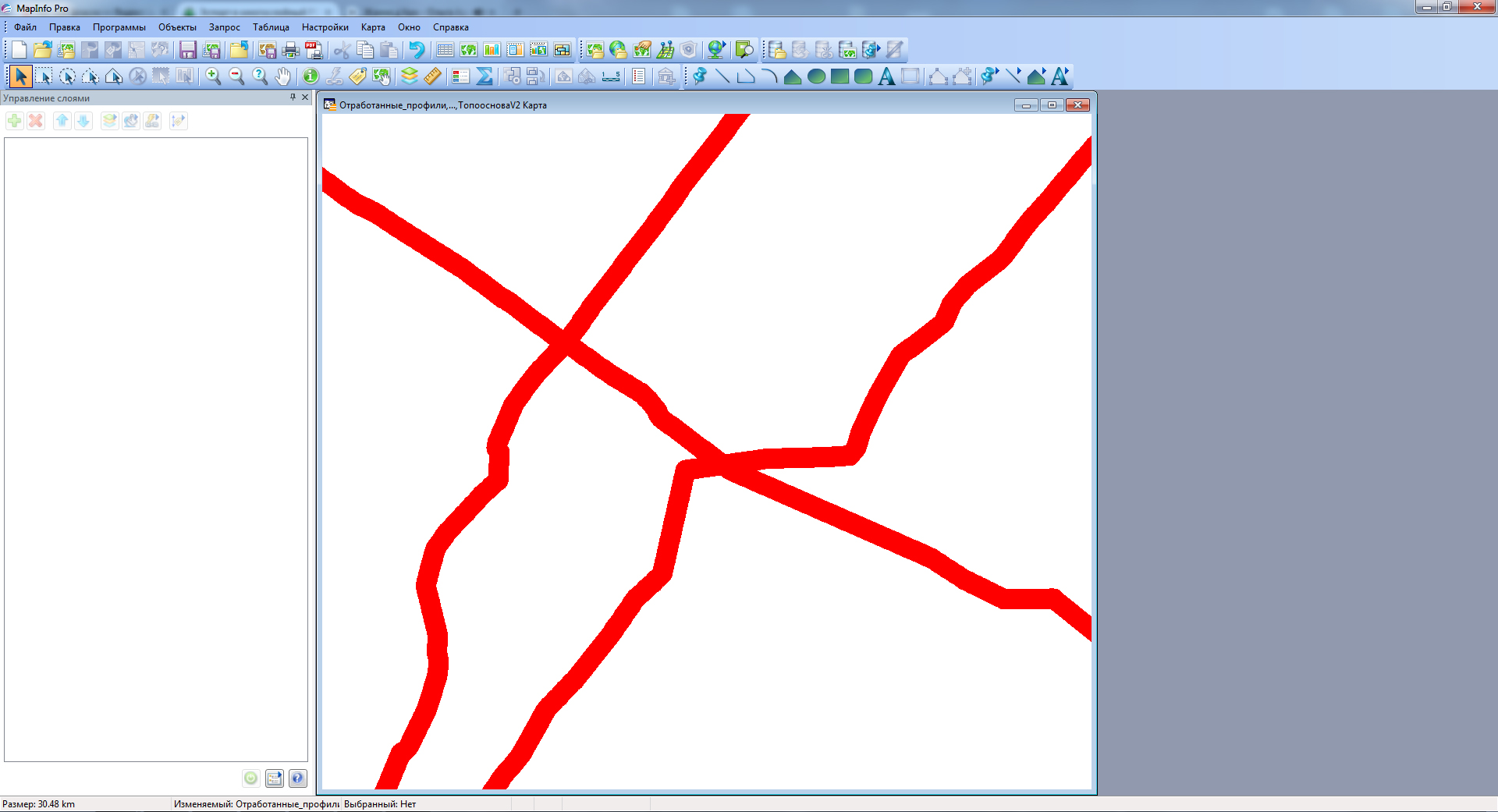

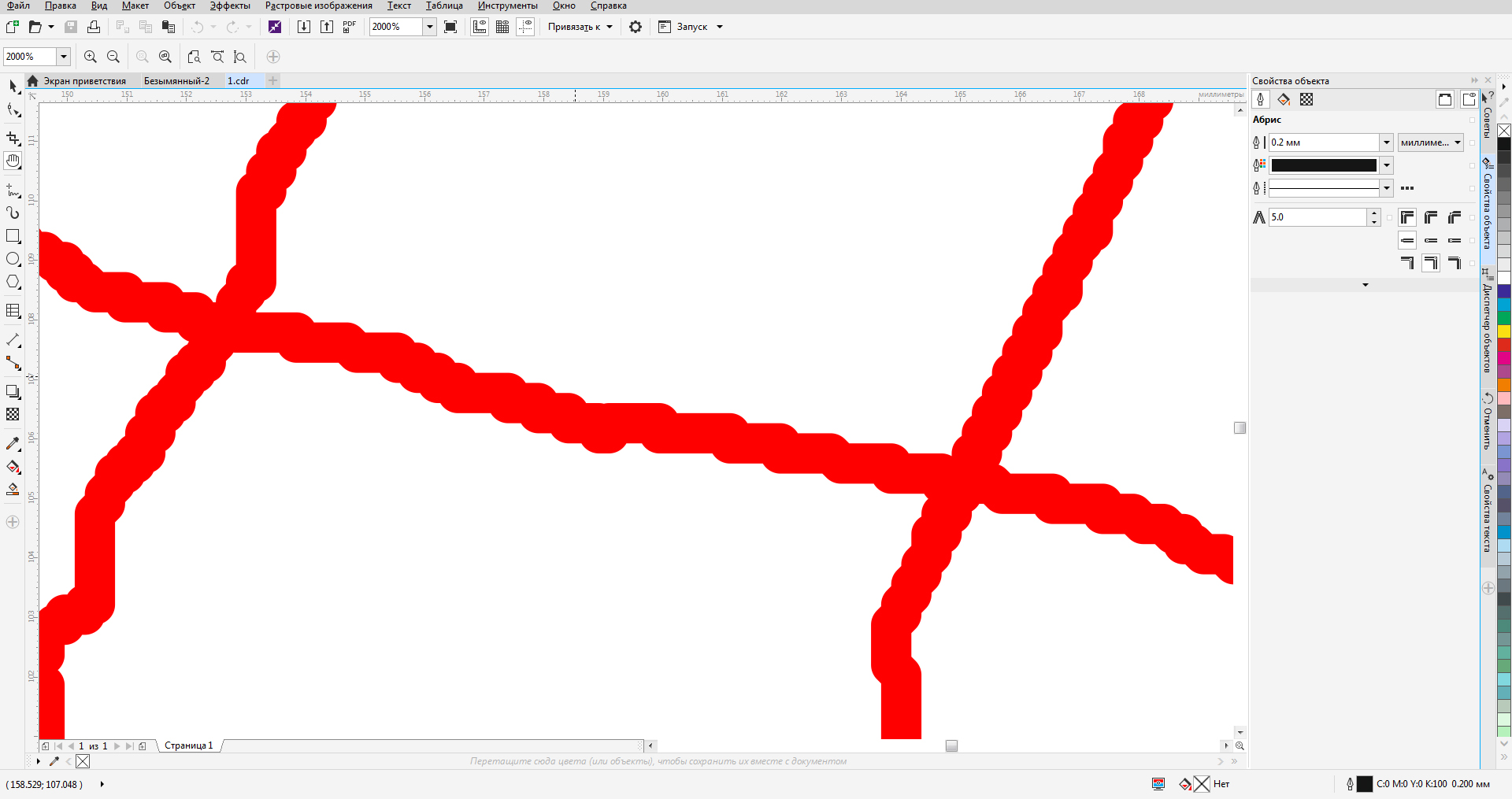

Пробовал и послойно результат тот же. Скрин экспортированной линии и линии в MapInfo приложил. В Inkscape результат такой же, при экспорте с растром "зависает", выдает ошибку и закрывается.

[Boris]

При экспорте в dxf объекты не сохраняют масштаб и положение.

Ни разу не встречал такого поведения DWG/DXF, а экспортировал их тысячи. И напрямую в DXF 12/13 и через UT в DXF/DWG R14-R2014.
Т.е. масштаб вероятно такое возможно, - это зависит от того, что именно вы называете масштабом и как "запихивали" в результат Corel, но что бы положение не сохранялось - это совершенно невозможно. Опишите что именно вы потеряли при экспорте.

[egor219]

Что делал :
В Map Info
1. Открыл экспортируемый слой в Map Info
2. Запустил универсальный транслятор
3. Выбрал формат MapInfo TAB (MAPINFO)
4. Указал в Наборе Данных экспортируемый файл
5. Систему координат выбрал ту в которой слой был построен
6. В модуле записи выбрал формат Autodesk AutoCAD DWG/DXF
7.Систему координат выбрал ту в которой слой был построен
8. Запустил экспорт
В CorelDraw:
1.Импортировал полученный файл либо просто открывал его. Масштаб указывал такой как при экспорте растра.
2. Совмещал полученный векторный слой с ранее экспортируемым растровым аналогичным слоем
Что получил:
Вектор не совпадает с растром. Каждый объект развернут на разный угол. Размеры каждого объекта так же не совпадают.
Под масштабом я подразумеваю указанный масштаб и размеры в настройках окна отчета MapInfo.

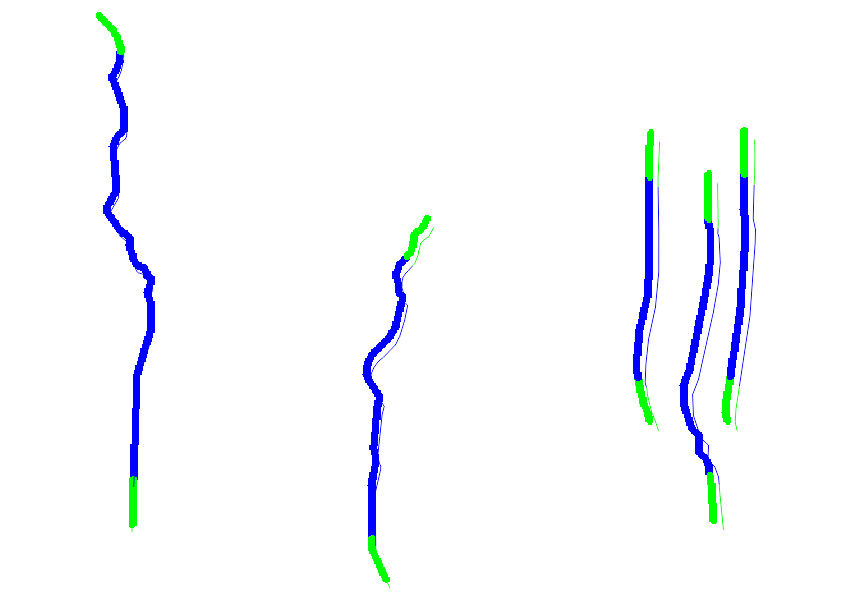

Вот что получилось. Толстые линии это файл AutoCad полученный через универсальный транслятор, тонкие растр полученный экспортом окна.

[Boris]

7.Систему координат выбрал ту в которой слой был построен

Это какая именно СК?

[egor219]

Пулково 1942. 8 зона.

[lam]

Вот что получилось. Толстые линии это файл AutoCad полученный через универсальный транслятор, тонкие растр полученный экспортом окна.

Прямо магия какая-то...

[Boris]

У окна какая СК?
Там три линии на карте. Выложите уже набор, выдающий, на ваш взгляд ошибку - слой (10 объектов, не больше), и рабочий набор. + копию команд из окна MapBasic, кода вы делаете экспорт.

[egor219]

Пулково 42. 8 зона.
