Заметка про построение изохрон в GRASS/QGIS на основе OSM

[Эдуард Казаков]

Базовая оценка транспортной доступности средствами GRASS GIS и QGIS

Добрый день! Не видел материалов про ценный и простой модуль v.isochrones для GRASS на русском языке, написал небольшую статью про подготовку данных и построение изохрон на основе OSM. Замечания приветствуются.

=============

Статья опубликована

[Александр Мурый]

Небольшое замечание: лучше всё-таки "GRASS GIS", а не "GRASS GIS 7", т.е. без версии. Уже давно текущая актуальная версия - 7.*

Для раздела "Получение и подготовка данных" я бы предложил альтернативное решение с использованием только командной строки:

Код: Выделить всё

ogr2ogr -skipfailures -t_srs "EPSG:32636" Tosnensky_roads_utm.shp  highway-line.shp -clipsrc boundary-polygon.shp -clipsrcwhere "NAME = 'Тосненский район'" -nlt "LINESTRING" -sql "SELECT * FROM \"highway-line\" WHERE OGR_GEOMETRY='LINESTRING'" -sql "SELECT * FROM \"highway-line\" WHERE HIGHWAY NOT IN ('path','steps','footway','construction','proposed','pedestrian','bridleway')" -lco ENCODING=UTF-8

ogr2ogr -explodecollections -f "SQLite" -dsco SPATIALITE=YES Tosnensky_roads_utm.sqlite Tosnensky_roads_utm.shp

ogrinfo  Tosnensky_roads_utm.sqlite -sql "ALTER TABLE tosnensky_roads_utm ADD COLUMN SPEED integer"
ogrinfo  Tosnensky_roads_utm.sqlite -sql "ALTER TABLE tosnensky_roads_utm ADD COLUMN LEGTH real"
ogrinfo  Tosnensky_roads_utm.sqlite -sql "ALTER TABLE tosnensky_roads_utm ADD COLUMN TIME real"

ogrinfo  Tosnensky_roads_utm.sqlite -sql "UPDATE tosnensky_roads_utm SET SPEED = CASE WHEN  "highway" = 'trunk' THEN 90 WHEN  "highway" = 'primary' THEN 90 WHEN  "highway" = 'secondary' THEN 60 WHEN  "highway" = 'tertiary' THEN 60 WHEN  "highway" = 'living_street' THEN 15 WHEN  "highway" = 'residential' THEN 40 WHEN  "highway" = 'service' THEN 30 WHEN  "highway" = 'road' THEN 60 WHEN  "highway" = 'track' THEN 30 WHEN  "highway" = 'raceway' THEN 90 WHEN  "highway" = 'tertiary_link' THEN 40 WHEN  "highway" = 'secondary_link' THEN 40 WHEN  "highway" = 'primary_link' THEN 40 WHEN  "highway" = 'trunk_link' THEN 40 WHEN  "highway" = 'unclassified' THEN 40 END"

ogrinfo  Tosnensky_roads_utm.sqlite -sql "UPDATE tosnensky_roads_utm SET LEGTH = ST_length(GEOMETRY)/1000"

ogrinfo  Tosnensky_roads_utm.sqlite -sql "UPDATE tosnensky_roads_utm SET TIME = LEGTH/SPEED*60"

Соответственно, импортировать в GRASS надо файл "Tosnensky_roads_utm.sqlite".

[Эдуард Казаков]

Александр, спасибо!
Добавил раздел с работой с утилитами. А название статье в вики я кажется не могу редактировать?

[Александр Мурый]

Переименовал статью.

[slimfedya]

Добрый день!

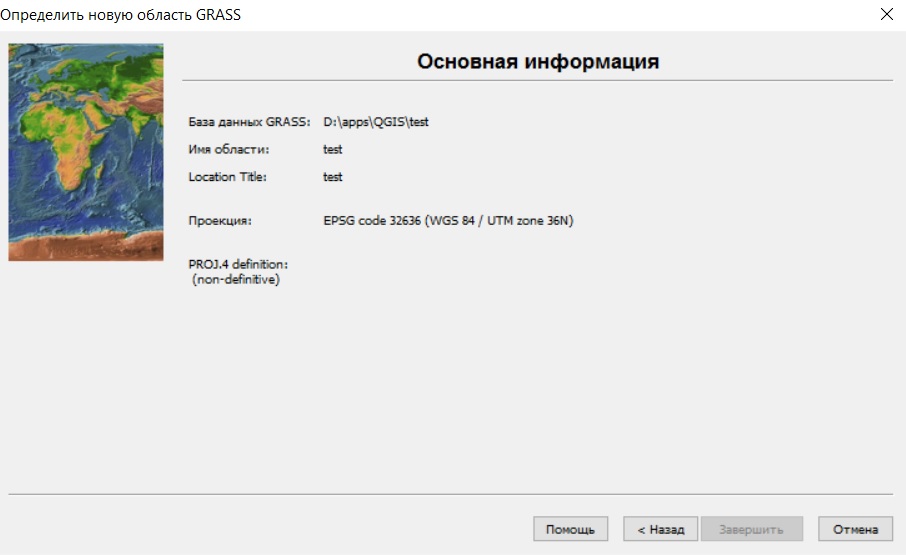

Столкнулся с такой проблемой: после выбора системы координат в GRASS и нажатия на продолжить, выкидывает ошибку (пустое окно "ошибка" без текста внутри), кнопка "завершить" не жмется. Повторяется при выборе любых СК.
Подскажите, пожалуйста, в чем тут загвоздка и как исправить.

[Xmypblu]

Подскажите, пожалуйста, в чем тут загвоздка и как исправить.

кириллица в путях?

[slimfedya]

кириллица в путях?

Нет, везде исключил, ошибка все еще выскакивает.

[Эдуард Казаков]

Добрый день! Поделитесь, пожалуйста, информацией об операционной системе и версии grass. Ставили отдельно?

[slimfedya]

Поделитесь, пожалуйста, информацией об операционной системе и версии grass. Ставили отдельно?

win 10 x64, Grass 7.2.1, поставлен вместе с QGIS

[Александр Мурый]

Это какой-то очередной глюк на винде. В архиве пустая локация в СК EPSG:32636. Попробуйте запустить GRASS в ней.

test_32636.zip

(2.74 КБ) 2132 скачивания

[slimfedya]

Всем спасибо за ответы, хотя не помогло ничего).

Тем, кто столкнется с той же проблемой - с n-ого раза переустановка Грасса отдельно помогла.

[Qwerty Neo]

Здравствуйте. Спасибо за интересный материал.
Немного непонятен "физический" смысл получившейся карты? У вас написано что изохроны это "линии равных затрат времени на преодоление пространства относительно заданных точек". В этом примере https://www.youtube.com/watch?v=thBKETlQbqY показан расчет изохрон относительно конкретного объекта. Относительно каких точек проходит этот расчет в Вашем примере?

[Эдуард Казаков]

Здравствуйте!
В статье указано: "Для демонстрации поставим точки отсчёта в центры населенных пунктов г. Тосно и г. Любань."
И картинка есть

[Qwerty Neo]

Спасибо, не заметил

[t[0]p]

Здравствуйте! Столкнулся с проблемой скрипта v.isochrones. Похоже в статье ссылка не на тот скрипт?
