Оцифровка геометрических примитивов

[Стас]

Здравствуйте.

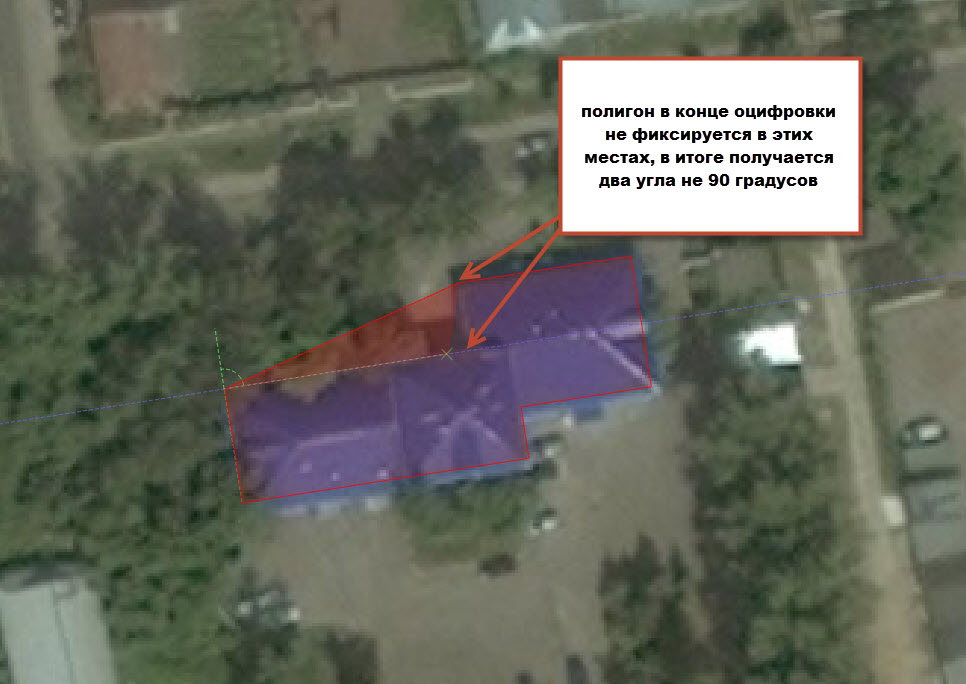

Подскажите пожалуйста по такому вопросу. Нужно оцифровать полигональный многоугольник с множеством прямых углов. С помощью функции "Дополнительные инструменты оцифровки" получается сделать множество прямых углов, но последняя точка не фиксируется под 90 градусов, и получается что у полигона получается два угла не 90 градусов. Проблема возникла при оцифровки строений имеющих множество прямых углов одним полигоном.

[Александр Мурый]

Попробуйте плагины CadTools или CadInput.

[Стас]

Попробуйте плагины CadTools или CadInput.

Александр, спасибо Вам большое за ответ! CadTools, как я понял, работает только с линейными объектами. А задача в оцифровки прямых углов именно у полигонов.

[Аминодов-Борисов]

Только что удалось «приручить» CadTools как раз для рисования полигонов с прямыми углами. Делюсь опытом.
0. Итак, есть слой с полигонами. Он активен, редактирование включено.


1. Выбираю инструмент Capture Orthogonal Lines/Polygons — он в панели инструментов предпоследний, перед кнопкой «Cad Console».


2. Начинаю цифровать полигон, прижимая Ctrl. Все углы полигона будут прямыми. А можно в Cad Console ввести команду ortho on, тогда прижимать Ctrl не понадобится, углы автоматически будут прямыми.


[Аминодов-Борисов]

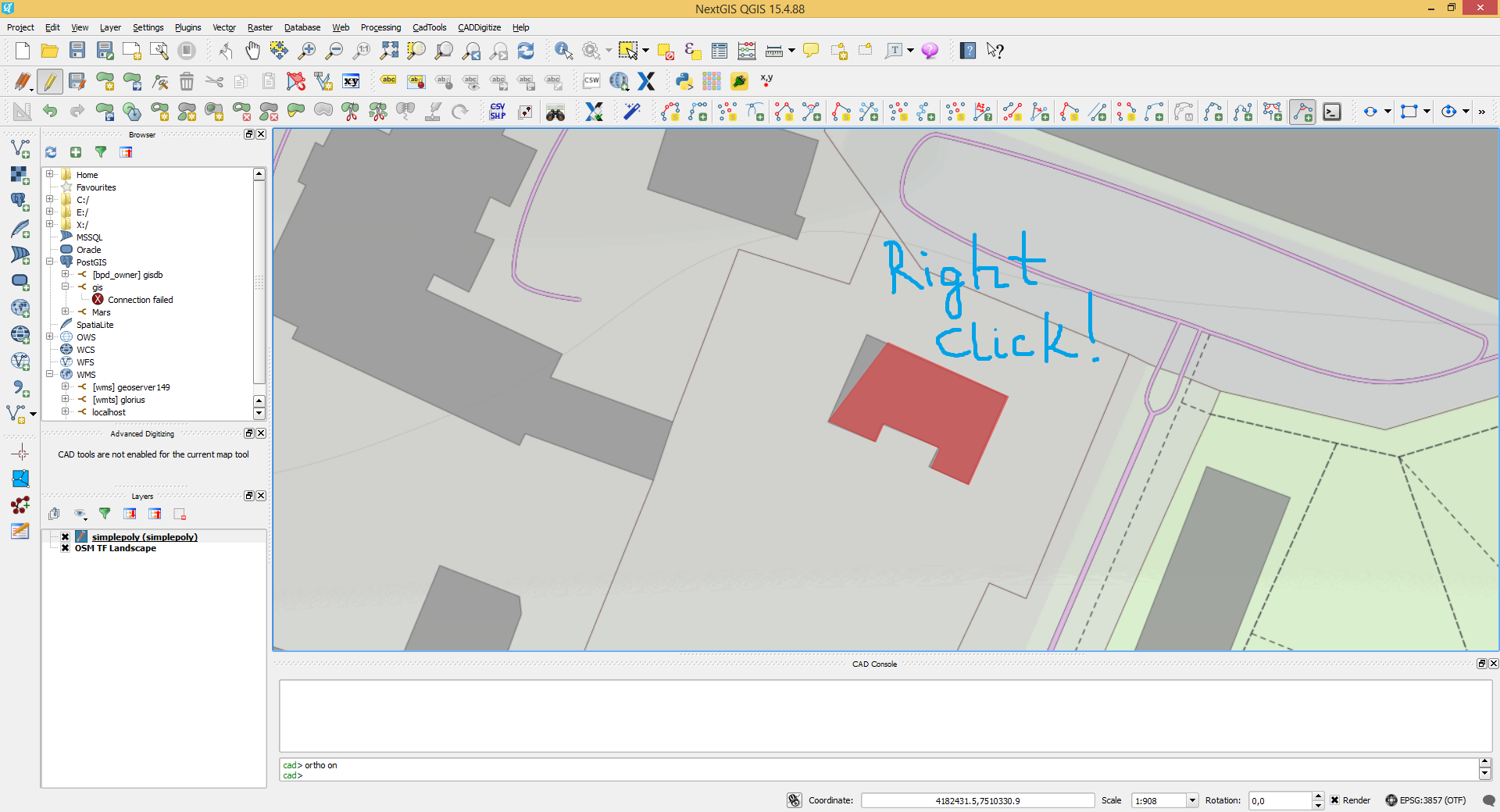

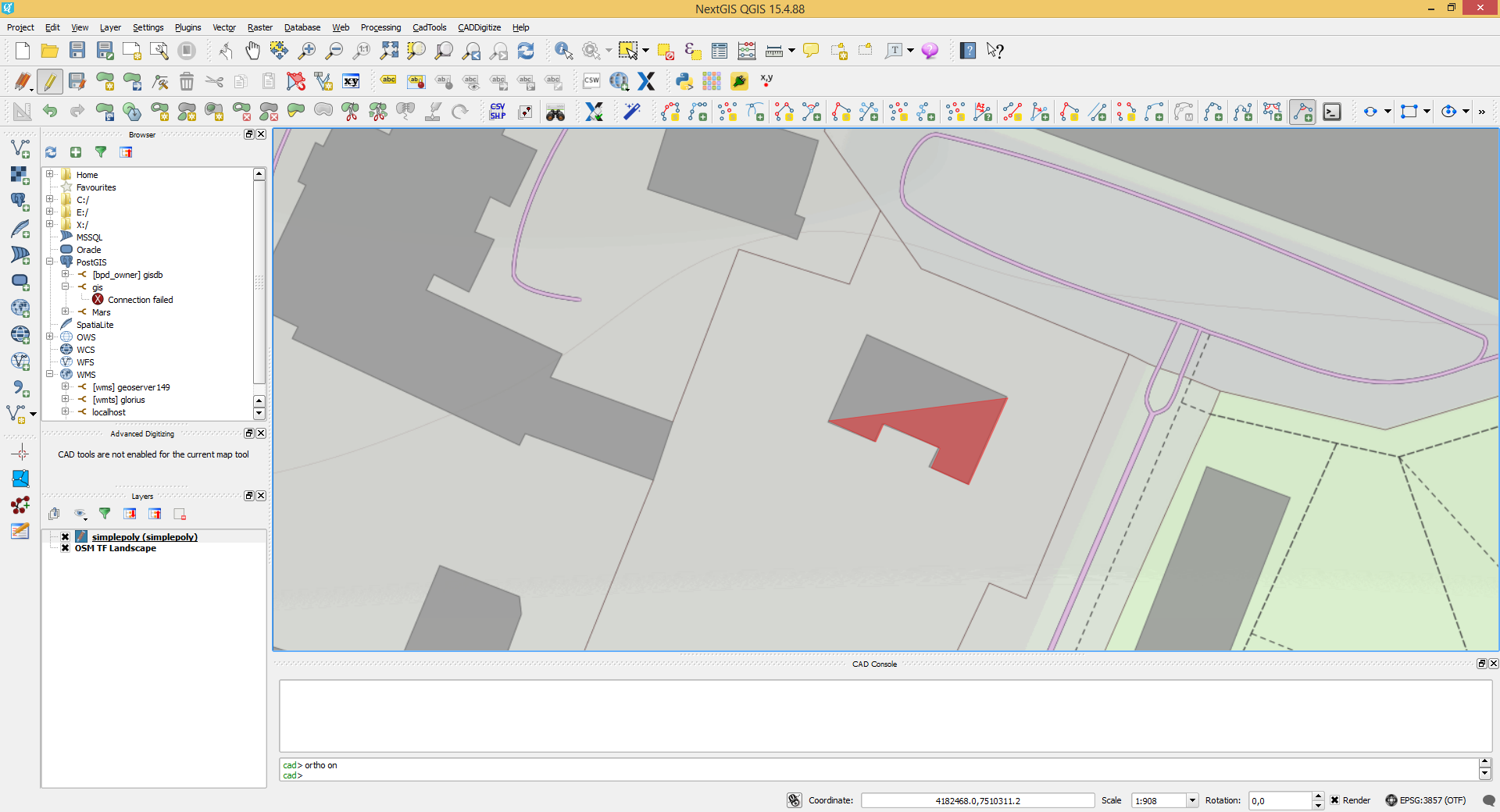

3. Не добавляя последний угол полигона, щёлкаю правой кнопкой мышки.

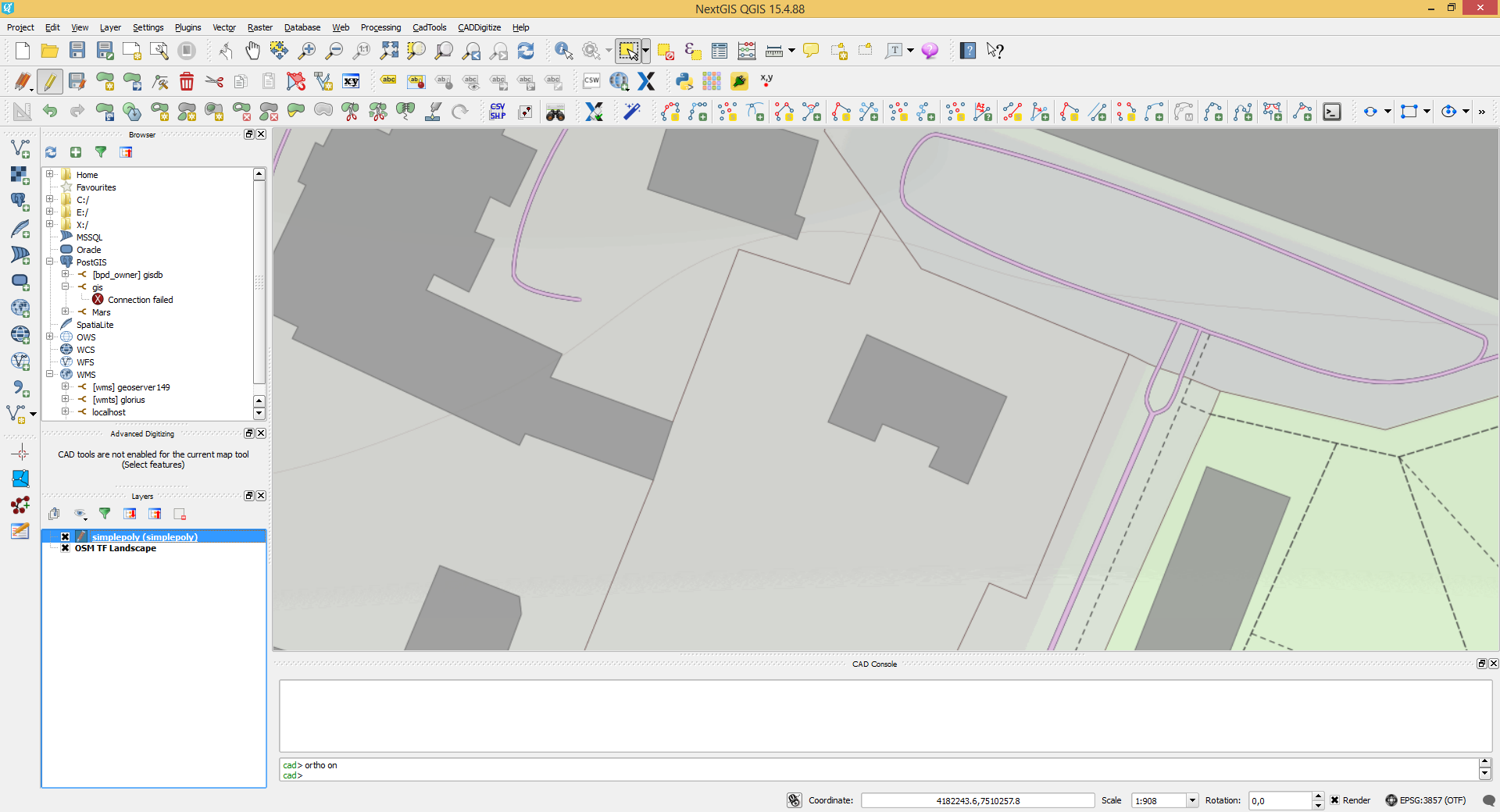

4. Последний угол полигона достраивается автоматически, всё готово.
