bim2010 писал(а):Условные обозначения редких видов растений.

Не потеряется ли оно в недрах форума?

Если SS_Rebelious не против, можно было бы добавить в http://wiki.gis-lab.info/images/5/5c/Symbols_ru.zip

bim2010 писал(а):Если SS_Rebelious не против, можно было бы добавить в http://wiki.gis-lab.info/images/5/5c/Symbols_ru.zip

Лучше не смешивать. Там конкретно условные знаки для топокарт. Лучше создать отдельную страничку в вики и разместить инфу и знаки там.

Что значат @ в значении атрибута name в файле all.xml?

Например, @Берега с укреплёнными откосами(2)_100к@1

Часть условных обозначений по какой-то причине версионно зависимы. Некорректно отображаются в более новых версиях QGIS. Регулярно переделываю болота проходимые / непроходимые, границы национального парка, ЛЭП, термокарстовые воронки.
Большая библиотека SVG есть в GVSIG. Вопрос о возможности использовать эту библиотеку в QGIS. Не противоречит лицензии?

QGIS 3.4 похоже окончательно перешел на стили версии 1 (qgis_style version="1") вместо использовавшейся ранее версии 0. Файлы импорта XML из архива в версии QGIS 3.4 не загружаются. Помог промежуточный импорт-экспорт в QGIS 2.18.

toto писал(а): ↑

07 ноя 2018, 11:41

QGIS 3.4 похоже окончательно перешел на стили версии 1 (qgis_style version="1") вместо использовавшейся ранее версии 0. Файлы импорта XML из архива в версии QGIS 3.4 не загружаются. Помог промежуточный импорт-экспорт в QGIS 2.18.

Часть знаков некорректно импортируется в последнюю вресию qgis (3.4.1) многие значки со знаком вопроса

Renatus писал(а): ↑

07 ноя 2018, 13:10

Часть знаков некорректно импортируется в последнюю вресию qgis (3.4.1) многие значки со знаком вопроса

Устанавливал знаки в соотв. с инструкцией. Сначала делал это в QGIS 2.18: скопировал SVG из архива, затем импортировал all.xml из архива. После того как знаки корректно установились экспортировал их обратно в xml (получившийся файл приложен к предыдущему сообщению). После этого повторил все операции в QGIS 3.4.1: скопировал SVG из архива, импортировал теперь уже новый all_1.xml, в итоге все знаки установились корректно.

toto писал(а): ↑

07 ноя 2018, 14:33

Устанавливал знаки в соотв. с инструкцией.

Спасибо Забыл просто содержимое папки скопировать, так как после обновления до версии 3 ее там не стало. Осталось только подождать, пока кто-то выложить стили в соответствии с ЭБЗ

Добрый день! У кого то имеются условные обозначения для QGIS, для топокарт мпсштаба 1:500-1:2000?

У кого ни будь есть набор типов линий для 10го приказа?

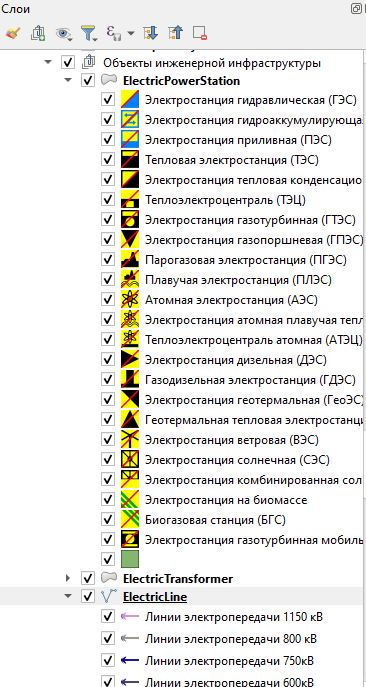

Есть готовый проект QGIS под 10-й приказ. Но библиотеку стилей не формировал, все настройки отображения условные, сохранены в проекте - каждый кирпичик (элемент, символ) стиля включается по условиям выражения (например status=3 (Планируемый к размещению)). И эти настройки стилей заточены под конкретную структуру полей таблиц и значений классификаторов. Большинство маркеров для стилей, в т.ч. линейных, созданы специально под проект, собраны в виде OTF/TTF (в буквенном шрифте). В общем довольно сложно организованный (и затратный по времени) проект. Бесплатно не поделюсь Не жадный, но подгонка проекта под вас, выкусывание нужного, консультирование - тоже потребует труда и времени. Безвозмездно могу подсказать, как настроить единственный, произвольно выбранный Вами слой-объект из 10-го..

Проект мы тоже собрали, так же руки не дошли сделать библиотеку стилей. Условные знаки точечных объектов сделали через svg набор значков. По этому и ищу библиотеку стилей. Как сделаем думаю выложим сюда.

Могу оставить в своем проекте только линейные и площадные объекты (это быстро), но несколько десятков маркеров (для границ) нужно будет либо экспортировать в svg из otf, либо пересоздавать (по вашим настройкам рисунка SVG). И маркеры в стилях перенастраивать с шрифтовых маркеров на svg. Также потребуется переопределять запросы в выражениях (условий визуализации) для ваших слоев/полей. Если хотите - скину прототип такого проекта

zingeroud писал(а): ↑

30 сен 2022, 10:25

Условные знаки точечных объектов сделали через svg набор значков. По этому и ищу библиотеку стилей. Как сделаем думаю выложим сюда.

Были бы очень благодарны готовому набору.
