создание площадных объектов из линий в ArcGiS (ArcScene)

[lam]

инструмент - http://arcscripts.esri.com/details.asp?dbid=15877
добавьте в слой вертикальных линий линии колец (разнесенные по глубине). отпишитесь о результате.

[Shys]

инструмент не скачивается по ссылке, т.е. не открывается на компьютере

[lam]

инструмент не скачивается по ссылке, т.е. не открывается на компьютере

скачивается, вот.

[Shys]

видимо рабочий комп заблочен еще и на внешние ссылки....нельзя установить, попробую это проделать дома отпишусь! спасибо за помощь!

[lam]

1. инструмент - http://arcscripts.esri.com/details.asp?dbid=15877 (достаточно лицензии ArcView)
2. инструмент из арктулбокса - Feature to Polygon (необходима лицензия ArcInfo)

[Shys]

ок, спасибо

[Shys]

инструмент из арктулбокса - Feature to Polygon (необходима лицензия ArcInfo), с помощью него строится поверхность очень угловатая, по смыслу то что надо, но форма далека от той которая нужна

[lam]

инструмент из арктулбокса - Feature to Polygon (необходима лицензия ArcInfo), с помощью него строится поверхность очень угловатая, по смыслу то что надо, но форма далека от той которая нужна

а вертикальные линии тоже угловатые?

[Shys]

нет, вертикальные плавные и горизонтальные плавные

[lam]

нет, вертикальные плавные и горизонтальные плавные

дальше, без фрагмента данных, очень тяжело пытаться вам помочь, даже не знаю что вам посоветовать.

[Shys]

как только не щелкаю не получается нужной фигуры...если по алгоритму: в ArcScene открываю слои с горизонтальными и вертикальными линиями, вкл. feature to polygon- далее:
input feature - нажимаю оба слоя?
XY tolerance и измерения справа...что тут выбрать???
label feature - нужно тут что-нить выббирать????? я олень-олений(((

[Shys]

как только не щелкаю не получается нужной фигуры...если по алгоритму: в ArcScene открываю слои с горизонтальными и вертикальными линиями, вкл. feature to polygon- далее:
input feature - нажимаю оба слоя?
XY tolerance и измерения справа...что тут выбрать???
label feature - нужно тут что-нить выббирать????? я олень-олений(((

[swdartvader]

Полноте, категорически не понимаю причин для таких манипуляций. Цель, не оправдывающая средства.
Если у Вас есть точки XYZ - не проще ли сделать из них, например, натуральным соседом поверхность (с маленькой ячейкой - это же нужно, в первую очередь для визуализации). А затем в ArcScene заставить эту поверхность "летать" над самой собой (Floating on a custom surface). Затем в Raster Resolution выставить максимальные значения. Одноцветность можно задать создав 1 категорию в классификации (от минимального значения, до максимального). Придать результату эффекты тени и сглаживания этих теней в Rendering - Effects Вы получите эффект пущей "трехмерности".

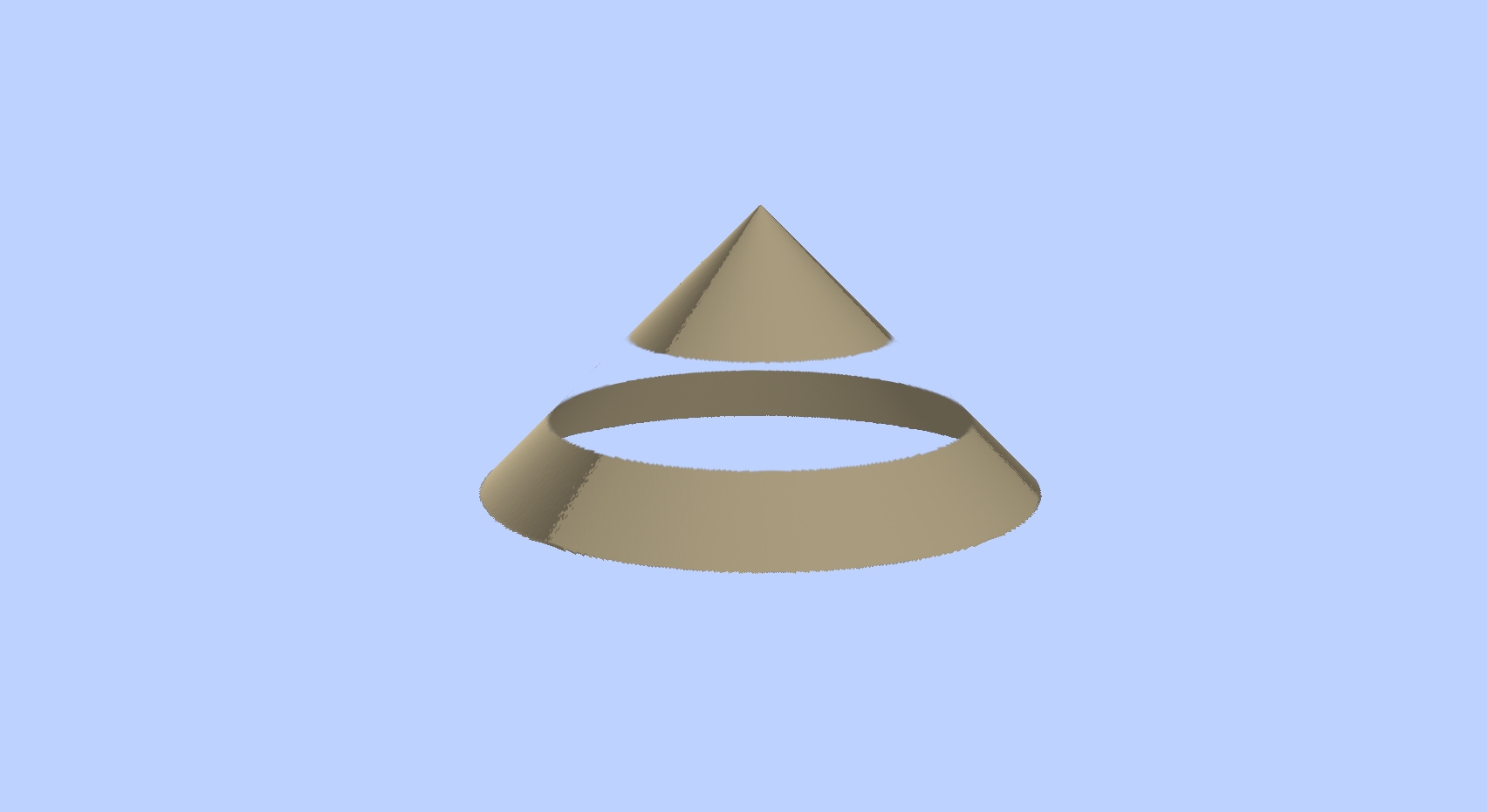

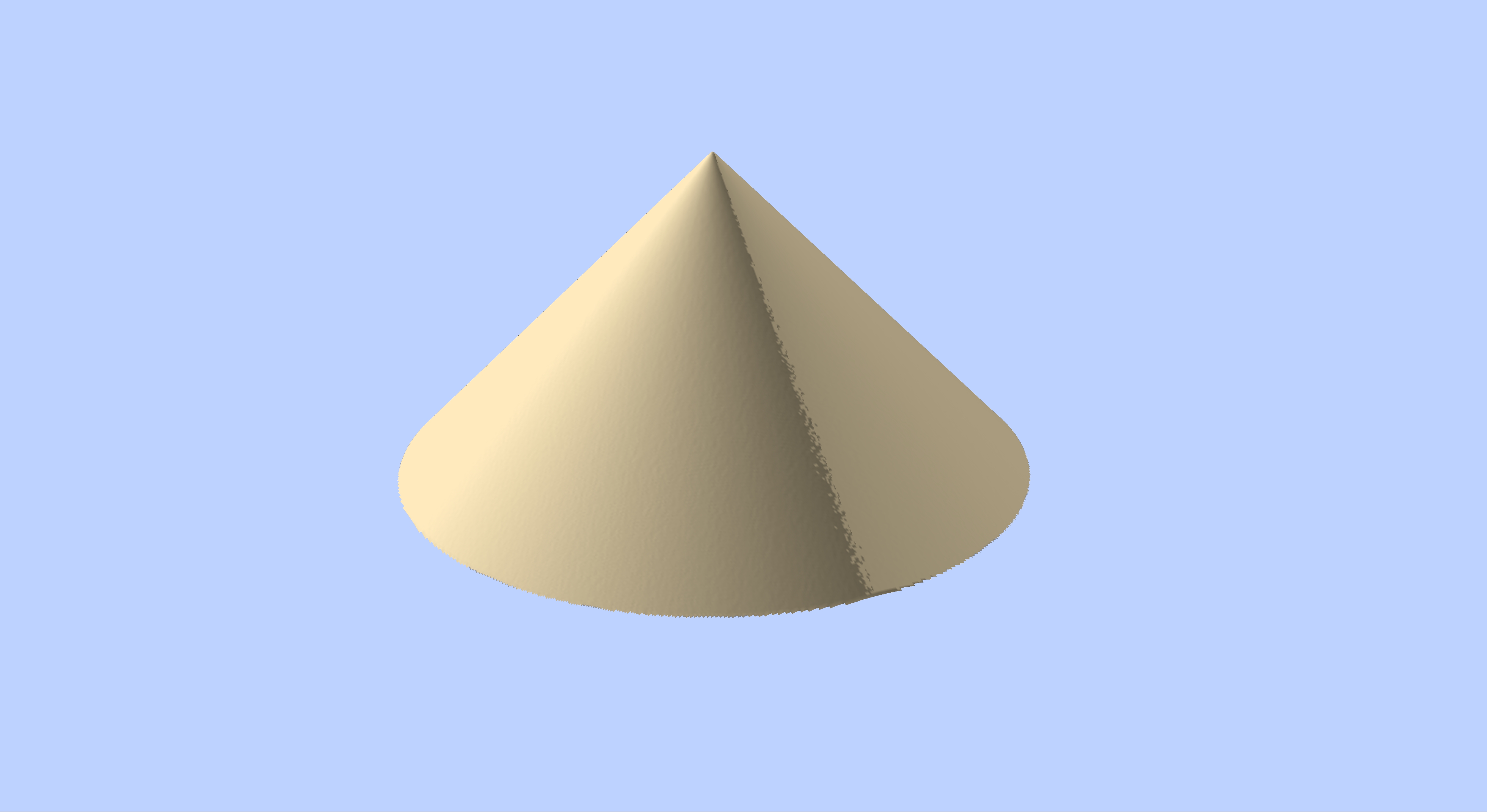

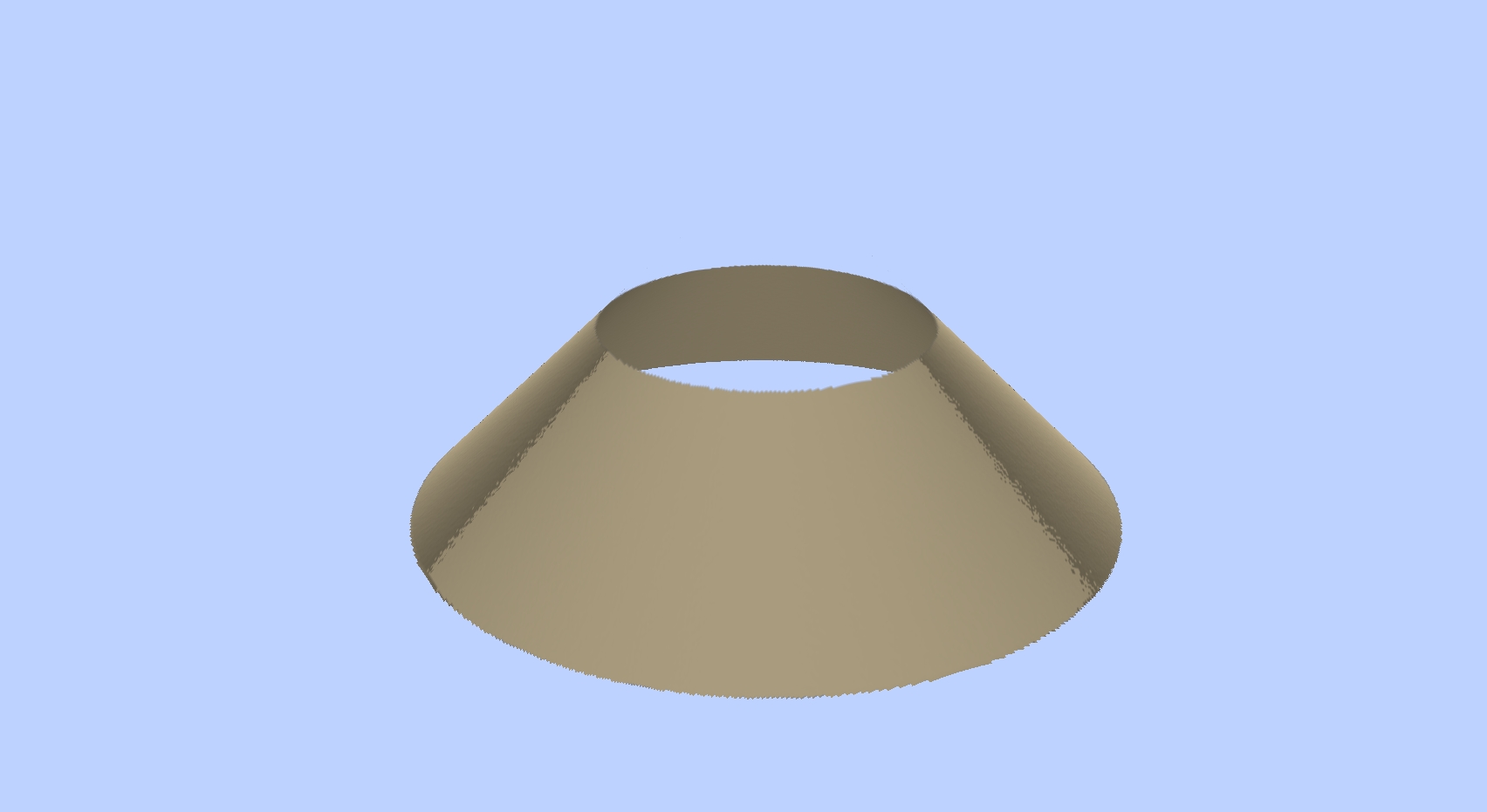

В пример привожу конус, рассчитанный по известной формуле, исходя из объемов песчаного материала, аккумулирующегося в бухте, с условием, что H = D (высота равна диаметру). Придание цвета через классы, также позволила усечь конус на нужной высоте, или вырезать кольцо.
Кстати, никто не знает причин такого паршивого рендеринга картинки в сцене, в области тени? сил уже никаких нету.
