Обрезание

[novia]

Проделал еще раз получилась таблица shp_TableSelect постарался вставить но в таблице почему-то нет данных.

постараемся в третий раз:

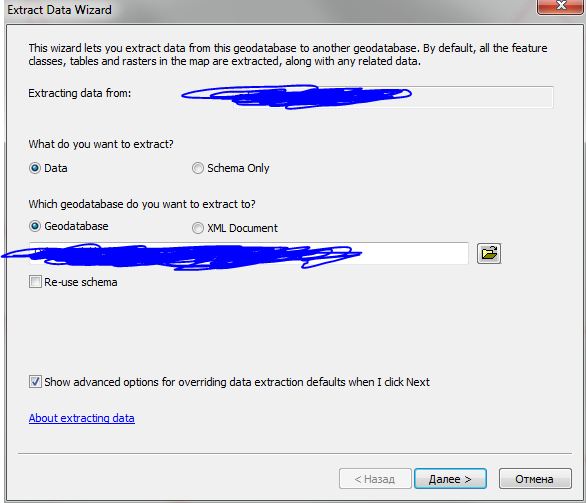

ставим галку показать дополнительные опции "Обрезания"

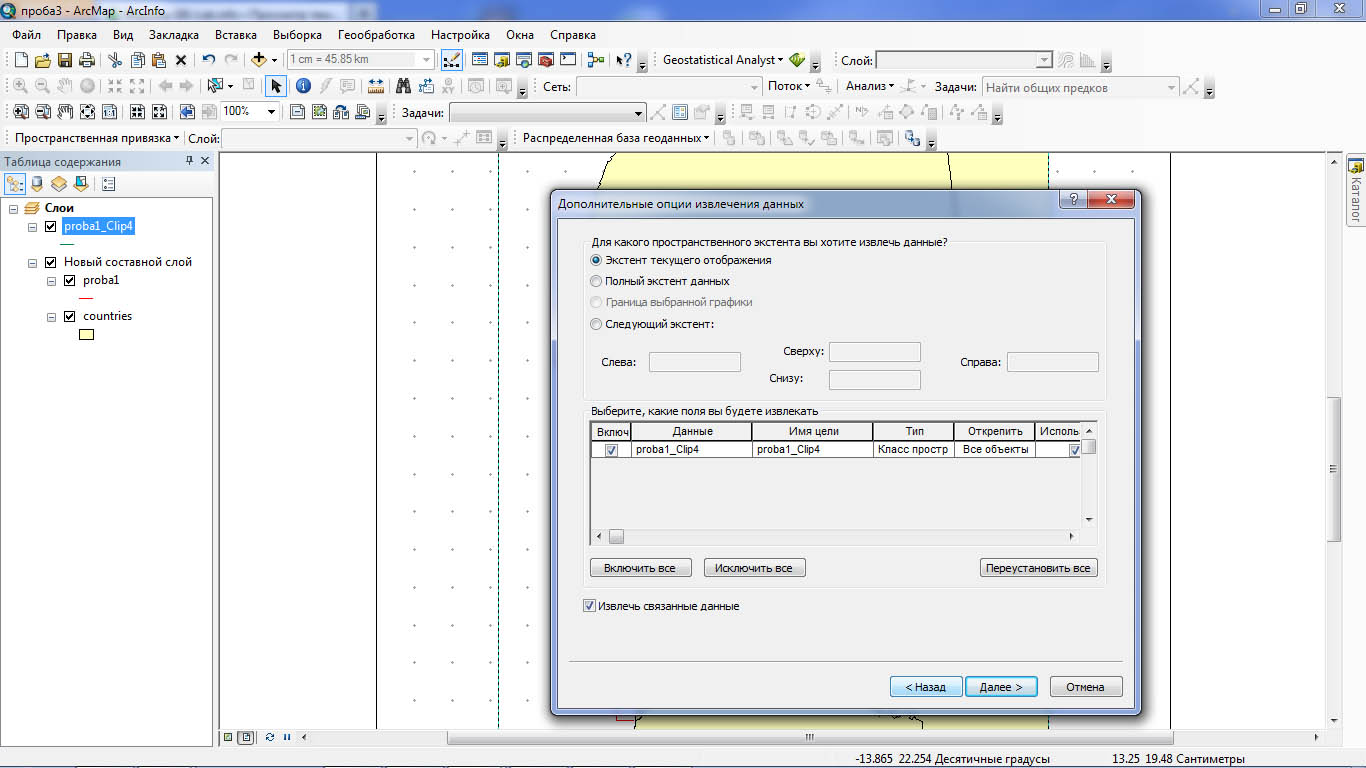

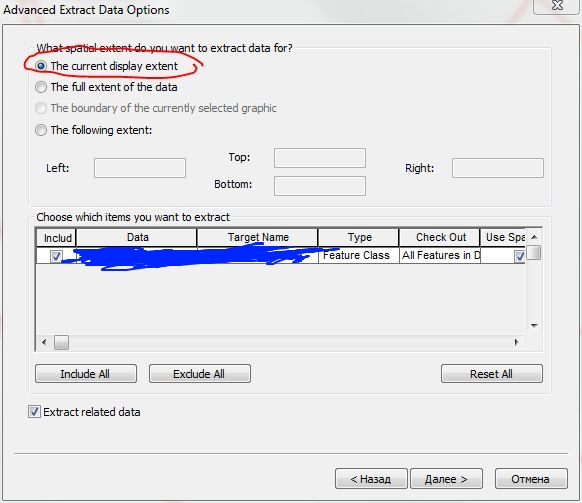

в следующей странице мастера выбираем - текущий экстент.


на синее не обращаем внимание. у вас там будет свой текст.

[Alex_70]

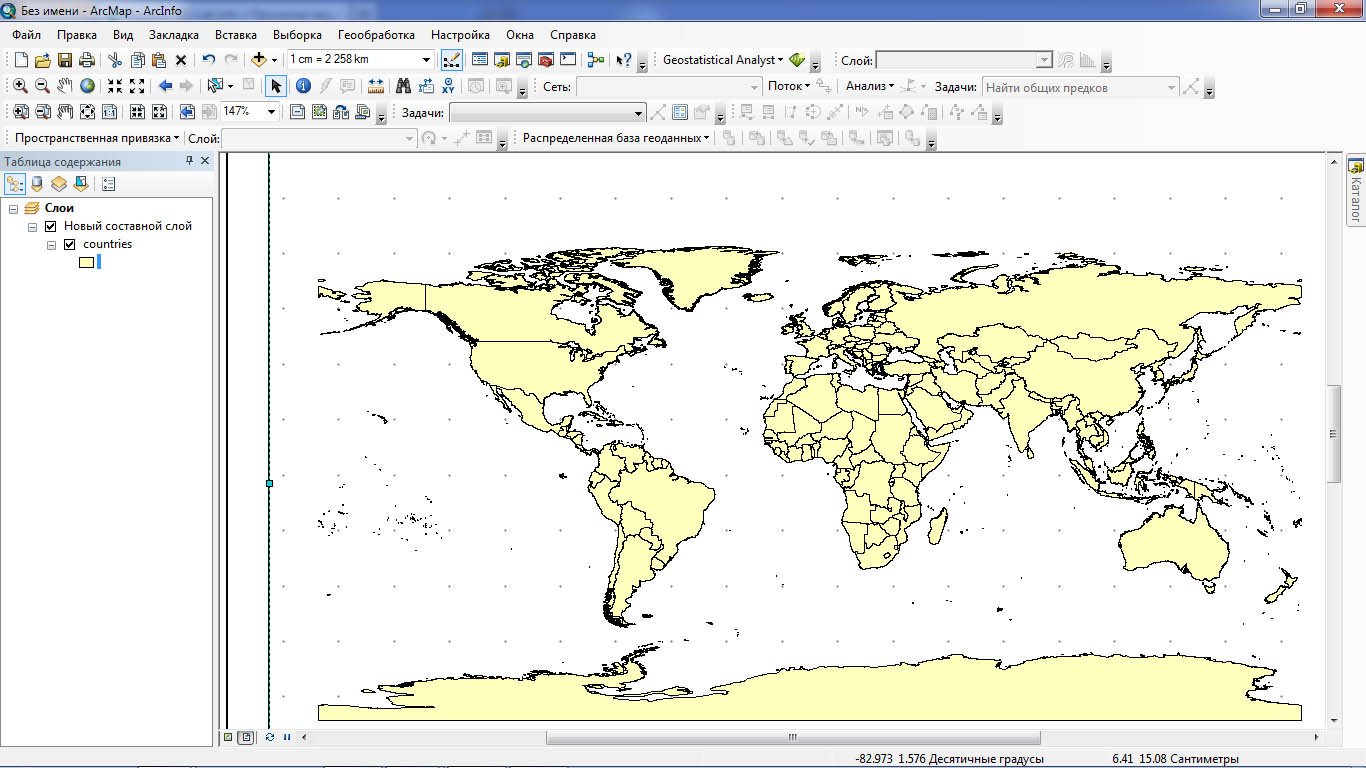

подскажите как с вырезать только Африку и чтобы данные в шейр файле были только о африке, а не о всем континенте.

[novia]

для этого нужен полигон африки + инструмент Clip столько раз, сколько у вас слоев для "обрезания"

з.ы. Африка и есть весь континент. думаю вы имели в виду весь мир

[Alex_70]

да не весь мир, а только африка (континент).

[novia]

Clip

[Alex_70]

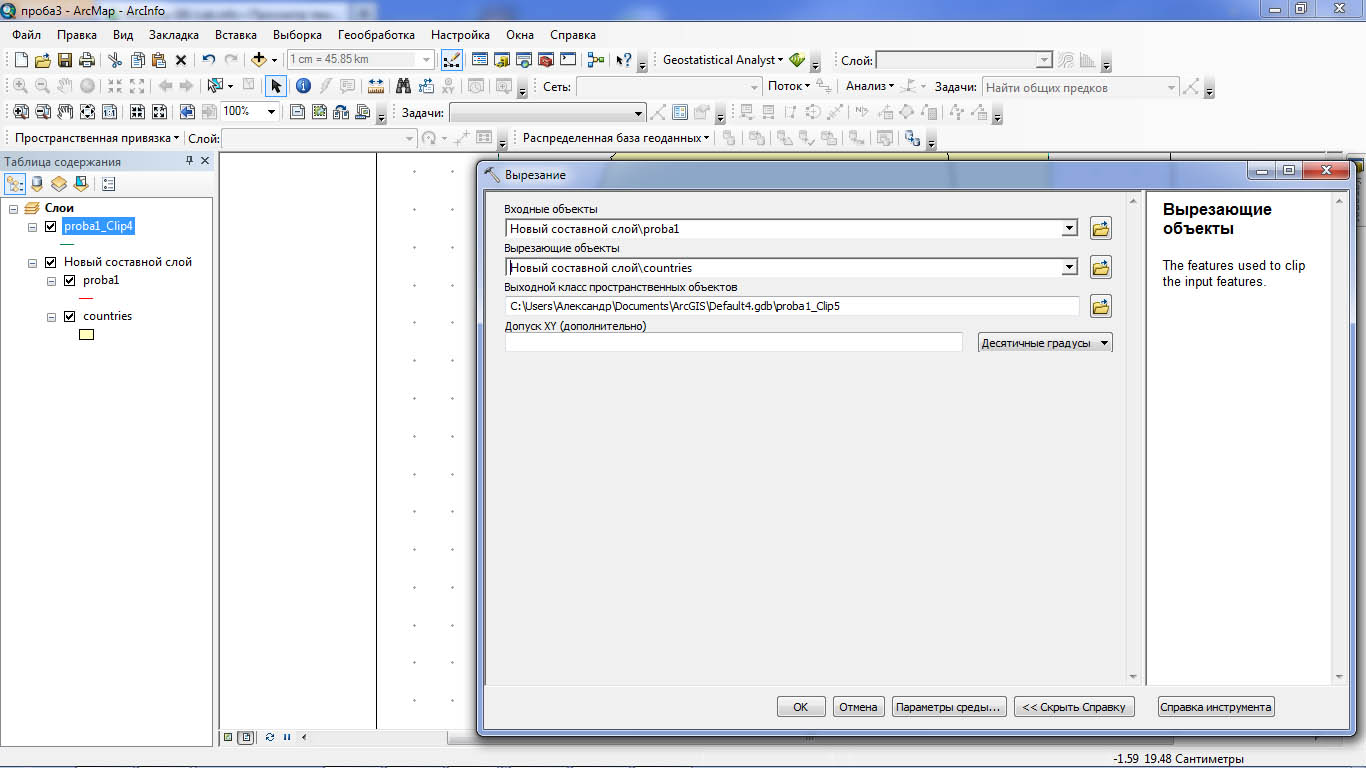

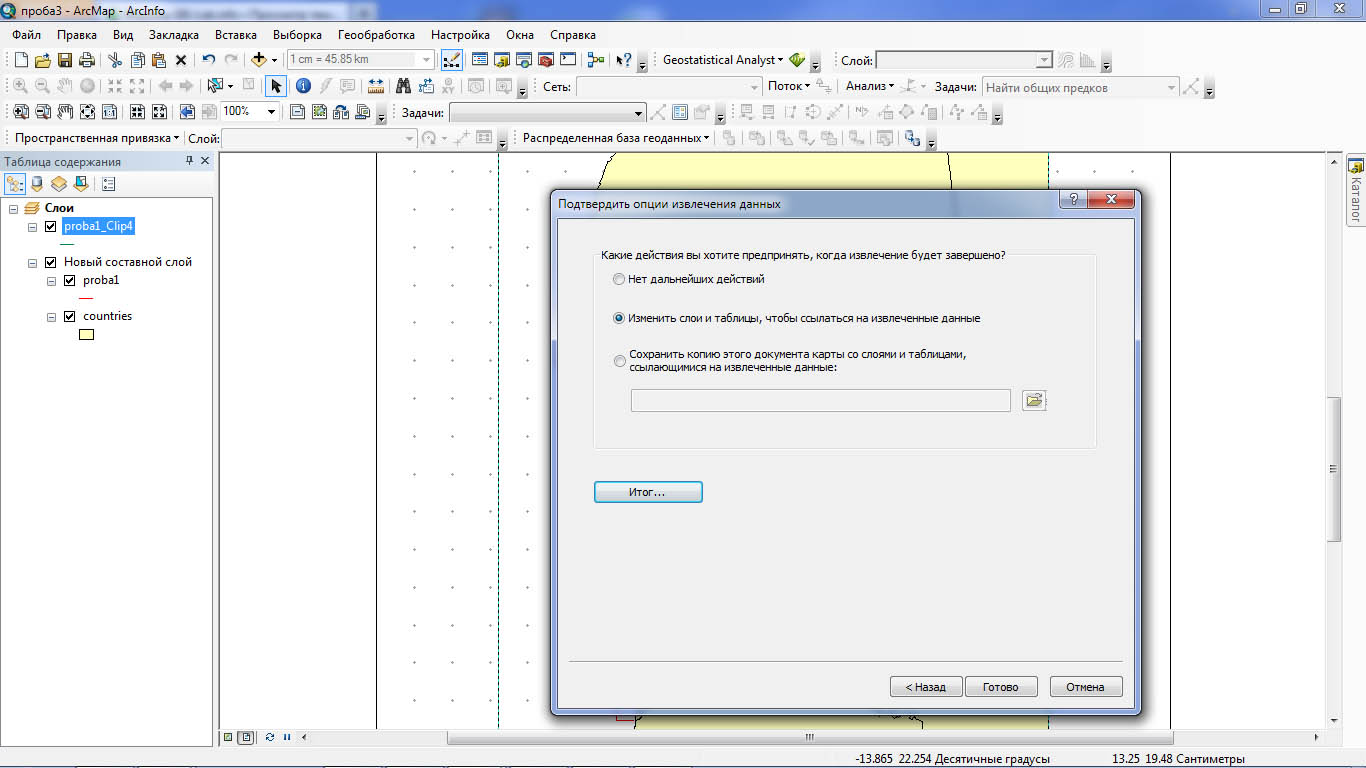

вроде все выполнил как вы рекомендовали ниже скрин как мне потом файл с расширением mdb спроецировать.

[Alex_70]

Clip

после всего с имеющимся Extract_Output_ что надо сделать?

[novia]

ответьте на один вопрос - зачем вы сначала делали вырезание Clip-ом, а потом дополнительно извлекали данные???

[novia]

после всего с имеющимся Extract_Output_ что надо сделать?

ни на одном скриншоте такого слоя я не вижу. так что хз что с этим делать.

[Alex_70]

ответьте на один вопрос - зачем вы сначала делали вырезание Clip-ом, а потом дополнительно извлекали данные???

если не применять clip то вкладка извлечения данных не активна. По прежнему надо вырезать континент и че-то не получается.

[novia]

у вас есть исходные данные:
-проект со слоями для "обрезания"
- эти слои ссылаются на какие-то наборы данных

- нужно запустить Clip для каждого слоя (выходной набор данных указав в нормальном месте, а не в базе дефолт в папке temp)
- а потом из свойств слоев указать новые источники данных
- после этого сохраняете копию проекта и получаете "раскрашенные" "обрезанные" данные

что здесь может не получаться?

[dime1]

Самый активный пользователь))
Еле обрезал растр по маске, а теперь не могу обрезать шейп по шейпу - получаю в итоге пустой шейп с пустой таблицей. Использую инструмент Clip.
Делал Define проекции слоёв, переводил слой обрезки из полилинии в линию.

[novia]

а теперь не могу обрезать шейп по шейпу - получаю в итоге пустой шейп с пустой таблицей.Использую инструмент Clip.

в ArcMap данные накладываются друг на друга?
у обоих файлов есть система координат, которую понимает ArcGIS?

переводил слой обрезки

слой обрезки это то, "что" обрезается, или то, "чем" обрезать?

из полилинии в линию.

а это как?

[dime1]

в ArcMap данные накладываются друг на друга?

ну как бы. Я вижу оба слоя одновременно.

у обоих файлов есть система координат, которую понимает ArcGIS?

Да. Pulkovo_1942

слой обрезки это то, "что" обрезается, или то, "чем" обрезать?

это я так назвал "чем обрезается".

а это как?

это глупо.
P.S. мог бы выложить файлы, но шейп с речками Европы занимает 100 Мб...
P.S.S. на Эсри-форуме подымалась подобная проблема - http://forums.arcgis.com/threads/3445-W ... -as-output

[novia]

это я так назвал "чем обрезается".

если то, чем вы обрезаете сделали линиями, то ничего и не получится.

запихать линии в качестве вырезающих объектов вы, конечно, сможете (ошибки инструмент не выдаст), но получится (и в этом я более чем уверен ) не то, что хотели.

читаем хелп тут, делаем выводы.

если вам нужно вырезать что-то в пределах области, то вам нужна не ее граница, а ее заполненный полигон. (я угадал, что вы хотели сделать? )
