Разрезка полигона на равные кусочки (полигоны)

[arzobispo]

Всем привет!

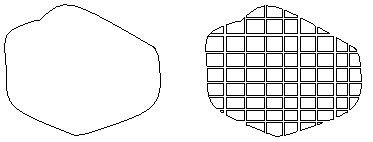

У меня возникла такая проблема: есть полигон и его надо разрезать на много маленьких кусочков (картинка прилагается). В какой программе это можно сделать?

[Максим Дубинин]

именно так, с щелями?

[Boris]

в mapinfo.
PS
чем короче вопрос, тем глобальней ответ.

[arzobispo]

именно так, с щелями?

Да, совершенно верно, с щелями, если без них, то мне придется потом полигоны в ручную двигать друг от друга. Но если это не возможно, то можно без щелей.

[arzobispo]

в mapinfo.
PS
чем короче вопрос, тем глобальней ответ.

Но с другой стороны, краткость сестра - таланта ))
А каким инструментом или командой резать в MapInfo полигон на кусочки?

[Максим Дубинин]

QGIS

1. Вектор\Выборка\Векторная сетка - сделать полигональную сету (по охвату общего полигона)
2. Вектор\Выборка\Векторная сетка - сделать линии (по охвату общего полигона)
3. Вектор\Обработка\Буферные зоны - буферизовать линии 1/2 расстоянием между квадратами
4. Вектор\Обработка\Пересечение - прорезать полигоны буферными зонами, удалить межполигональные пространства.
5. Обрезать результат прорезки общей границей

[arzobispo]

Спасибо!
Дома попробую, а то на работе стоит токо МапИнфо 8.5 и самая первая версия QGIS, скачать новую - меня повешают...

[arzobispo]

в mapinfo.
PS
чем короче вопрос, тем глобальней ответ.

Вот пытаюсь в МапИнфо разрезать полигон на кусочки и что-то нифига не получается, может что то делаю не так? Вот порядок моих действий:
1.Выбрал нужный полигон на слое.
2.Объекты -> Выбрать изменяемый объект.
3.Рядом рисую еще один полигон, токо маленький и затем его выбираю.
4.Объекты -> Разрезать.
5.В окошке Разобщение данных, ввожу значение любое и жму ОК.
В итоге полигон как был так и остался целым и не разрезанным

Также пытаюсь разрезать полигон полилинией (видео прилагается):
1.Выбрал нужный полигон на слое.
2.Объекты -> Выбрать изменяемый объект.
3.Рядом рисую маленький квадрат из полилинии, затем его выбираю.
4.Объекты -> Разрезать полилинией.
5.В окошке Разобщение данных, ввожу значение любое и жму ОК.
В итоге полигон не разрезался

[Elman]

Esli est ArcGIS on prekrasno spravlyaetsya s etim.

[Boris]

начнем с самого простого - сетку построили или нет? в виде чего сетка? сетка имеет толщину?
когда есть что резать и есть чем и все этих объекта полигоны - Mapinfo режет без проблем. Операция называется "Удалить", т.к. она удаляет места перекрытия.

[arzobispo]

Сетку не строил. Все что делал это видно в видеофайле в посте.
Как сетку рисовать из обычных линий с тем шагом что мне в итоге надо разрезать на квадраты/прямоугольники. Да, сетка имеет толщину, чтобы полчилось расстояние между полигонами при разрезке.

[Boris]

Утилита Grid Maker.rar

в файле все по шагам.

(383.58 КБ) 604 скачивания

для полной вставки ответа не хватит места на странице, так что пришлось вложением. самое муторное - набивать координаты границ сетки. все остальное - дольше писать, чем делать.

[arzobispo]

Спасибо Борису, Максу, а также всем кто помогал!
Мануал отличный! Хотя с ним мне пришлось повозиться, п/ч есть некоторые различия как в переводе менюшек, а также в том, что у меня МапИнфо 8.5.
Проблема решена!
