Штриховка в Autocad Map 2009
Доброго времени суток.
Инструмент Autocad Map 2009. Есть файл чертежа, к которому подключён файл .sdf, в котором, в виде полигонов, хранится схема поверхностных отложений. Каждый из этих полигонов должен иметь определённую штриховку.
Штриховки, которой надо заштриховать часть полигонов, не оказалось среди стандартных, её создал и добавил в
Autocad. Но штриховать ей получается только объекты чертежа, а изменять через стиль объекты подключенных данных не получается. Как это можно сделать?
Инструмент Autocad Map 2009. Есть файл чертежа, к которому подключён файл .sdf, в котором, в виде полигонов, хранится схема поверхностных отложений. Каждый из этих полигонов должен иметь определённую штриховку.
Штриховки, которой надо заштриховать часть полигонов, не оказалось среди стандартных, её создал и добавил в
Autocad. Но штриховать ей получается только объекты чертежа, а изменять через стиль объекты подключенных данных не получается. Как это можно сделать?
студент
-
- Интересующийся
- Сообщения: 35
- Зарегистрирован: 21 май 2009, 14:11
- Репутация: 0
Re: Штриховка в Autocad Map 2009
Конвертировал в Автокад и там перештриховал так, как мне надо. С печатью этим тоже решились вопросы, ибо часть штриховок и среди стандартных не печатало чего-то в мапе.
студент
-
- Гуру
- Сообщения: 5298
- Зарегистрирован: 09 апр 2010, 19:30
- Репутация: 1015
- Ваше звание: просто мимо прохожу
- Откуда: Ё-бург
Re: Штриховка в Autocad Map 2009
Для меня эта тема актуальна, а предложенное решение - не достаточное. Так, что если кто знает помогите!
- JEY
- Активный участник
- Сообщения: 228
- Зарегистрирован: 17 июл 2008, 13:42
- Репутация: 1
Re: Штриховка в Autocad Map 2009
Стиль объектов подключенных данных изменяется только через редактор стилей. Штриховать объекты подключенных данных Вы не можете, так как они не являются объектами AutoCAD. Штриховки применимы только к этим объектам.
Я так понимаю, добавить стиль штриховки в редактор стилей объектов Map 3D у Вас получилось? или нет?
Если получилось, то Вы можете воспользоваться тематическим раскрашиванием, которое устанавливается в том же редакторе стилей. В зависимости от значения одного или нескольких свойств объектов подключенных данных, Вы сможете назначать штриховку каждому объекту или целой группе. Также вы можете назначать правила, в зависимости от которых можно изменять стиль отображения объектов на карте.
Я так понимаю, добавить стиль штриховки в редактор стилей объектов Map 3D у Вас получилось? или нет?
Если получилось, то Вы можете воспользоваться тематическим раскрашиванием, которое устанавливается в том же редакторе стилей. В зависимости от значения одного или нескольких свойств объектов подключенных данных, Вы сможете назначать штриховку каждому объекту или целой группе. Также вы можете назначать правила, в зависимости от которых можно изменять стиль отображения объектов на карте.
-
- Гуру
- Сообщения: 5298
- Зарегистрирован: 09 апр 2010, 19:30
- Репутация: 1015
- Ваше звание: просто мимо прохожу
- Откуда: Ё-бург
Re: Штриховка в Autocad Map 2009

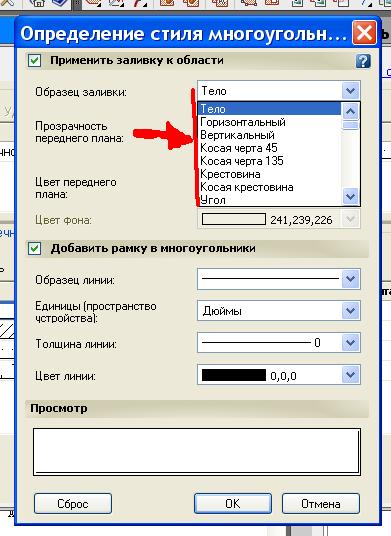

На скриншоте это называется "Образец заливки", как туда добавить новый?
