СК и "Захват координат"

[vveco]

Подниму тему.. ибо, что-то не так или с перепроецированием или с параметрами.. или с головой )

Версия QGIS 2.1.0-Master Ревизия 5f5cd4c
Версия Qt при сборке 4.7.1 Текущая версия Qt 4.7.1
Версия GDAL/OGR при сборке 1.10.1 Текущая версия GDAL/OGR 1.10.1
Версия GEOS при сборке 3.3.8-CAPI-1.7.8 Текущая версия GEOS 3.3.8-CAPI-1.7.8
Версия PostgreSQL 8.3.10 Версия SpatiaLite 4.1.1
Версия QWT 5.2.1 Версия PROJ.4 480
Версия QScintilla2 2.6.2 В этой сборке QGIS включен отладочный режим.

Что делал:
1. привязал топокарту.
2. назначил пользовательскую проекцию MSK-56_Z2. Автоматическое перепроецирование включено.

Код: Выделить всё

+proj=tmerc +lat_0=0 +lon_0=55.03333333333 +k=1 +x_0=2300000 +y_0=-5309414.7 +ellps=krass +towgs84=25,-141,-78.5,0,0.35,0.736,-0.22 +units=m +no_defs

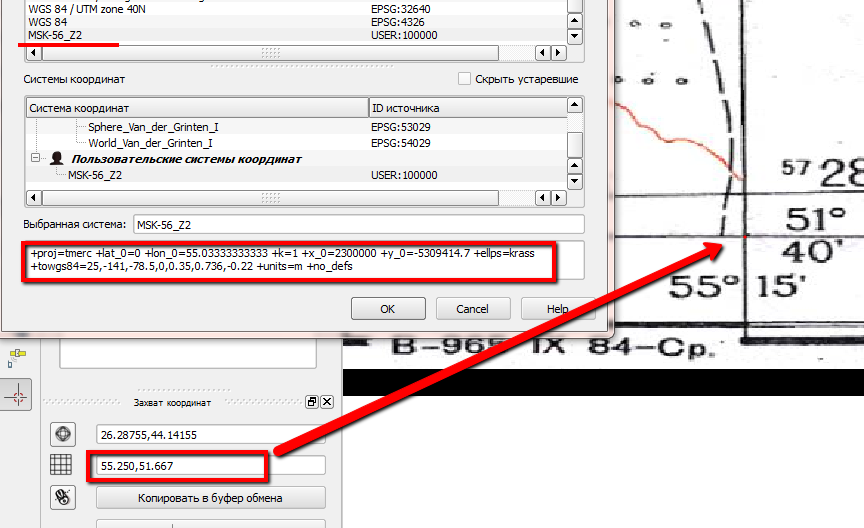

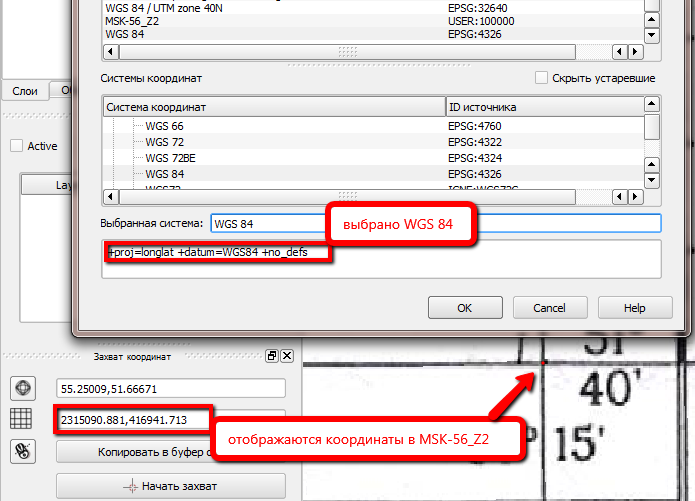

и.. понеслось.. выбираю СК WGS-84, вижу координаты в МСК-56.


Выбираю MSK-56_Z2 - вижу в WGS

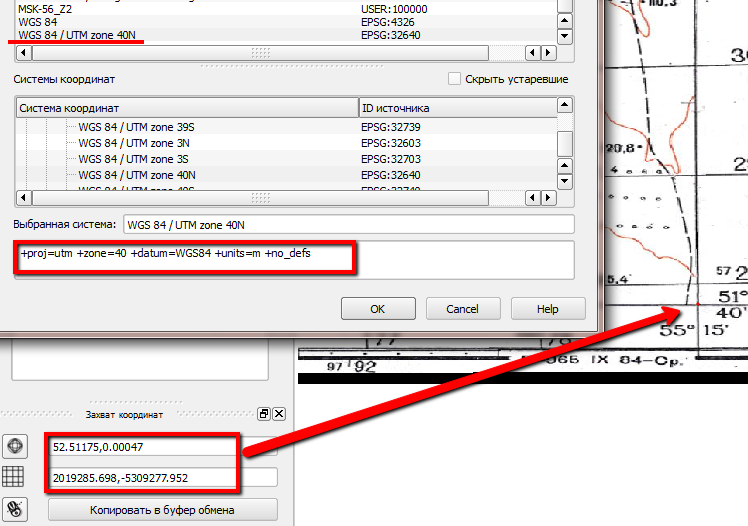

Если выбрать WGS 84 / UTM zone 40N, то как то вовсе беда..


[dab]

...
1. привязал топокарту.
2. назначил пользовательскую проекцию MSK-56_Z2
...

Чего-то мне эти пункты не ясны.
Привязал в какой СК?
Если привязал в МСК56-2, тогда эта СК и так должна быть уже назначена.
Если привязал в СК42, тогда зачем назначать другую СК?? Достаточно включить "автоматическое перепроецирование" для проекта.

[vveco]

Странно, что только у меня такие глюки..
1. я хочу работать в МСК-56. Для этого создал проекцию - см. выше.
2. Загружаю SRTM. Она в WGS 84

Код: Выделить всё

+proj=longlat +datum=WGS84 +no_defs

Выбираю для слоя MSK-56_Z2 - картинка перемещается и меняет геометрию. Рискну предположить, что она перемещается в соответствии с заданной проекцией, но координаты курсора я все равно вижу в WGS-84
Как получить отображение координат слоя в МСК-56??

[darsvid]

Перепроецировать растр SRTM из WGS 84 в МСК-56
Растр=> Проекции=> Перепроецирование

[dab]

Что делал:
1. привязал топокарту.

В какой СК привязал (СК42, МСК56, WGS84)?
Метры или градусы?

[vveco]

Топокарту привязывал по углам в градусах СК-42. Выбирал целевую СК Pulkovo 1942 / Gauss-Kruger CM 57E (Оренбург).
В новом проекте задаю параметры МСК-56. Загружаю растр SRTM. Перепроецирую его в МСК-56, дальше использую его. Вроде, нужный результат получен - работаю в МСК-56, профиль по SRTM модулем qProf строится в метрах.

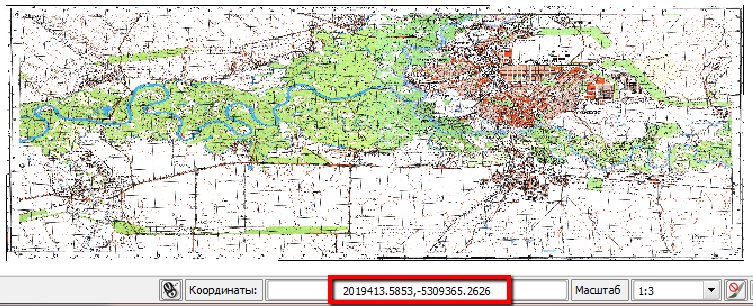

Но, вопросы то, остались не ясные. Например, если для привязанной топокарты (нужна только как подложка) указать СК Pulkovo 1942 / Gauss-Kruger CM 57E, то картинка, понятно, улетает и вижу такие странные координаты:

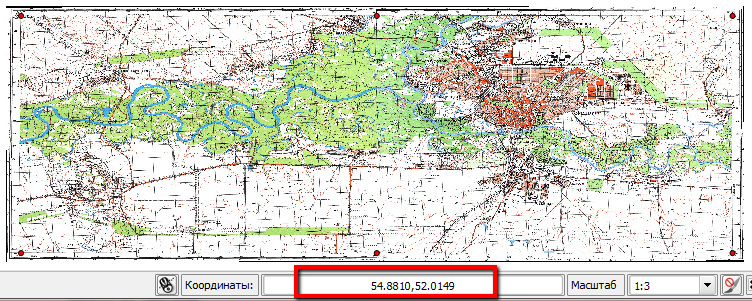

если задать СК MSK-56_Z2, то снова улетает и координаты вижу такие:


а вот в рабочее поле (МСК-56) картинка "прилетает", если ей указать СК WGS 84

Здесь уже как в анекдоте:
Сол, мол и бол пишутся с мягкий знак. А вилька и тарелька - бэз. Запомните это дэти, ибо понять это нэвазможна

[Александр Мурый]

Вопрос: зачем вы назначаете разные СК данным? Если просто ради интереса, то кугис вам тоже ради интереса выдаёт непонятные значения. Для этого есть перепроецирование "на лету", а сами данные держите в СК/проекции, в которой они были привязаны/созданы (ну или при желании перепроецируйте сами данные).
