LIDAR

[andreygeo]

А есть ли описание этих технологий (построение модели рельефа) по этим снимкам? Или какие то примеры, которые могут дать представление. Эти снимки, вероятно, немало стоят, но мне пока для изучения разницы и вообще понимания того, что можно сделать в этой области. Пока всё темный лес для меня, но стараюсь разбираться, исходя из своих задач.

Даже не знаю с чего начать...построение ЦМР и ЦММ по результатам космической стереосъемки занимается фотограмметрия. Что такое космо стереосъемка написано вот тут, принцип стерео наблюдения описан вот тут. Ну а дальше...а дальше начинает работать фотограмметрия, где с использованием нерегулярной сети треугольников и дополнительно встроенных структурных линий представляется рельеф в цифровом виде и уже дальше визуализируется в виде ЦМР или изогипс.
Любая цифровая фотограмметрическая система вам в помощь. В принципе, на современном этапе развития наших технологий, построение ЦМР происходит в автоматическом режиме. Оператор нужен лишь для визуального контроля. Алгоритмы фильтрации позволяют получать ЦМР приличного качетсва. Кроме того, отображение рельефа с помощью изогипс также строится автоматически, ну, это умеют делать даже ГИС.

[Natalia Novoselova]

Всё очень ценно! Спасибо всем за ссылки и объяснения.

[Natalia Novoselova]

Может быть пригодиться кому-то потренироваться или посмотреть..

http://opentopo.sdsc.edu/gridsphere/gri ... d=datasets

The mission of the OpenTopography Facility is to:
Democratize online access to high-resolution (meter to sub-meter scale), Earth science-oriented, topography data acquired with LiDAR and other technologies.

[dime1]

Задам пару вопросов, всё таки тема волнующая:
1. В России уже используют airborne LiDAR и сколько это стоит? Интересует именно для целей физико-географических исследований обширных территорий (<100 000 км кв) вне пределов городов?
2. И насколько там большие объёмы данных, а то многие этим пугают?

[dime1]

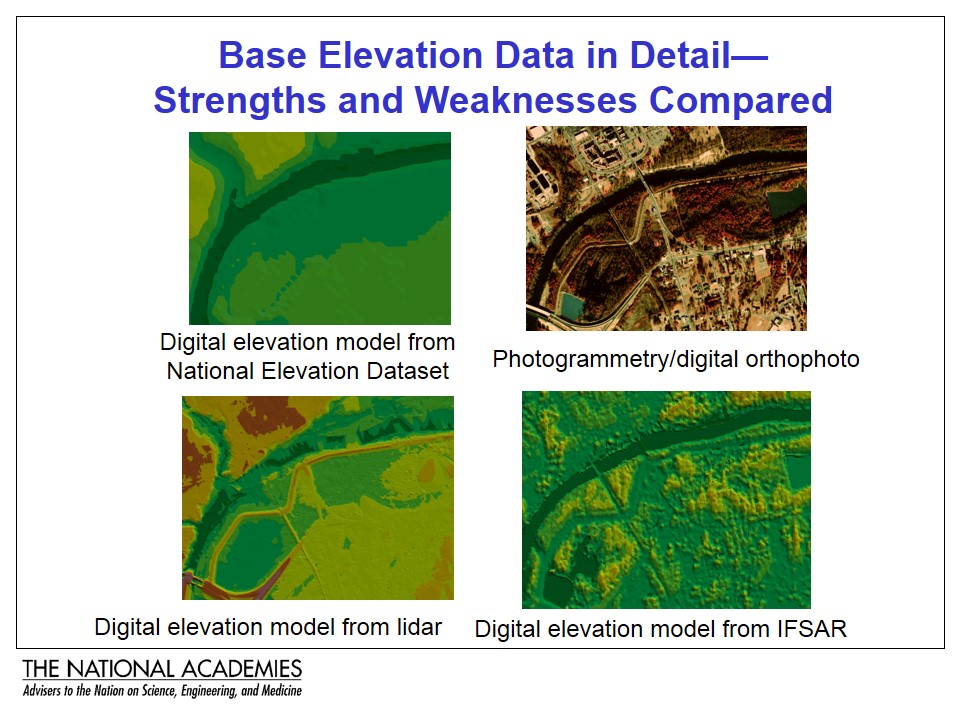

Я почему спрашиваю, просто у американцев в их NED (10-30m) вертикальная ошибка получилась около 4,5м... Предполагаю, что в СРТМ ошибка реальная около 16м (особенно на границе реки и лесистого берега), что делает использование СРТМ в моделировании зон затопления смешным.

[andreygeo]

Задам пару вопросов, всё таки тема волнующая:
1. В России уже используют airborne LiDAR и сколько это стоит? Интересует именно для целей физико-географических исследований обширных территорий (<100 000 км кв) вне пределов городов?
2. И насколько там большие объёмы данных, а то многие этим пугают?

1. Да, используют. Были у нас проекты, где заказчик для ортофото передавал матрицу на основе лазерного сканирования. В открытом доступе цен нет. Исполнители могут быть кто-то из крупных коммерческих аэрофотосъемщиков (Меридиан+, НИПИСтройТЕК, Лимб). Дорого. Есть проекты и у лесников (ЦМР по стерео - ЦММ по лазеру = высота деревьев). Где-то была презентация, завтра поищу.
2. В зависимости от сканера. Вполне себе обрабатываются в лёт.

[Александр Мурый]

Могу ошибаться, но "LiDAR" и "для целей физико-географических исследований обширных территорий (<100 000 км кв)" — понятия, не совместимые друг с другом (дорого, огромные массивы данных и т.д.).
Мне по работе пару раз приходилось иметь дело с достаточно большими облаками точек и ЦМР с разрешением 1 м, полученными на их основе (передавали заказчики). Для геоморфологического анализа всё равно приходилось фильтровать и огрублять, т.к. подробность рельефа была излишней.

[dime1]

Мне просто сейчас нужно понять две вещи: будет ли более оправдана покупка лидара, GPS-оборудования и вертолёта (самолёта) + его содержание или стоит заниматься поиском коммерческих компаний и дёргать их постоянно для довольно масштабных целей.
В США ортофото тоже используют, но только для позиционной составляющей объекта, а Z получают путём интерполяции лидарного массива точек.
Александр Мурый, я бы с радостью отказался от этой идеи, и генерализировал бы требование к пространственному разрешению, но допуски по вертикальной ошибке ЦМР не более 35 см, и к тому же дорого возиться с растительностью, а так получаешь сразу bare earth с последнего возврата импульса. А высоту деревьев можно получить с первого возврата.

[Saimon]

Мне просто сейчас нужно понять две вещи: будет ли более оправдана покупка лидара, GPS-оборудования и вертолёта (самолёта) + его содержание или стоит заниматься поиском коммерческих компаний и дёргать их постоянно для довольно масштабных целей.
В США ортофото тоже используют, но только для позиционной составляющей объекта, а Z получают путём интерполяции лидарного массива точек.
Александр Мурый, я бы с радостью отказался от этой идеи, и генерализировал бы требование к пространственному разрешению, но допуски по вертикальной ошибке ЦМР не более 35 см, и к тому же дорого возиться с растительностью, а так получаешь сразу bare earth с последнего возврата импульса. А высоту деревьев можно получить с первого возврата.

Если большой объем работ и высокая повторяемость, то вполне имеет смысл рассмотреть вариант приобретения. А если разово, то проще дергать коммерсантов.
Таким образом работают не только в США, но и в Ирландии, Англии и многих других странах.
